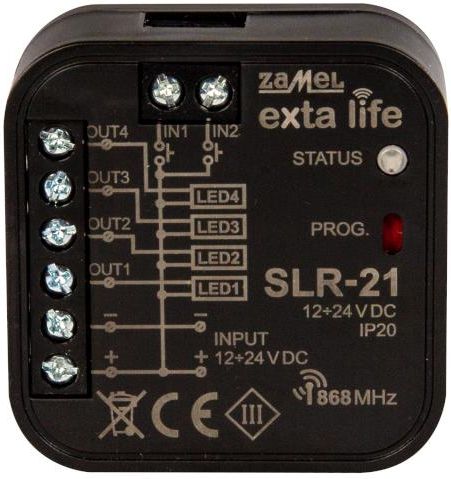

Zamel Sterownik Led 4-Kanałowy 12-24V Dc (SLR21) Pszów

Sterownik SLR-21 to element końcowy systemu exta life, który umożliwia niezależne sterowanie czterema obwodami LED 12-24 VDC. Dedykowany jest do tworzenia aranżacji świetlnych na jednokolorowych taśmach LED. Poza standardową funkcją włącz/wyłącz możliwa jest także płynna regulacja jasności w każdym kanale. Konfigurowalne czasy włączenia, wyłączenia oraz rozjaśniania/ściemniania pozwalają lepiej dopasować zachowanie sterownika do wymagań użytkownika. Komunikacja dwukierunkowa z kontrolerem EFC-01 sprawia, iż w aplikacji mobilnej zawsze wskazywany jest aktualny stan odbiornika, możliwa jest zmiana jego wybranych parametrów oraz zdalne dopisywanie nadajników (bez dostępu do odbiornika). Algorytm kodowania ramek zapewnia bezpieczeństwo sterowania. SLR-21 poza kontrolerem może być równolegle sterowany z poziomu nadajników systemu exta life. Do odbiornika można wpisać większą liczbę nadajników co daje możliwość niezależnego sterowania z kilku miejsc. Urządzenie przeznaczone jest do montażu w puszkach instalacyjnych pod- i natynkowych. Dodatkowe konfigurowalne wejścia przewodowe zwiększają funkcjonalność sterowania. Odbiornik posiada zaimplementowaną funkcję zdalnej aktualizacji oprogramowania z poziomu kontrolera. CECHY znamionowe napięcie zasilania 12-24 VDC, kompatybilność z kontrolerem EFC-01 oraz nadajnikami systemu exta life, 4 kanały wyjściowe (wyjścia tranzystorowe – sterowanie PWM potencjałem „–”), transmisja dwukierunkowa – wskazanie aktualnego stanu wyjścia w aplikacji, programowalny stan wyjść po zaniku napięcia zasilającego, 2 konfigurowalne wejścia zewnętrzne, możliwość podłączenia łączników mono lub bistabilnych, możliwość zdalnej aktualizacji oprogramowania, dedykowany do sterowania obwodami LED 12-24 VDC, montaż w puszcze instalacyjnej Ø60 mm. 1. Sterownik SLR-21 przeznaczony jest do montażu w puszkach instalacyjnych Ø60. Ze względu na wymiary urządzenia, niezbędną ilość okablowania oraz ewentualny montaż przycisku nad sterownikiem zaleca się stosowanie puszek pogłębianych lub kieszeniowych 2. Uwzględniając warunki termiczne oraz możliwość wystąpienia zakłóceń radiowych pomiędzy urządzeniami nie zaleca się montażu więcej niż jednego sterownika w puszce instalacyjnej. Szczególnie należy unikać montażu jednego sterownika nad drugim. 3. Dopuszczalny jest montaż sterowników w przestrzeniach nad sufitami podwieszanymi. Konieczne jest wówczas zagwarantowanie właściwych warunków termicznych poprzez odsunięcie urządzeń od wełny mineralnej i innych materiałów mogących wywoływać nadmierne nagrzewanie oraz zapewnienie właściwej przestrzeni powietrznej. 4. Sterowniki powinny być montowane w miejscach łatwo dostępnych umożliwiających ewentualne prace serwisowe. Zasilacz 12-24 VDC ~230 V 12-24 VDC Taśma LED 1 Taśma LED 2 Taśma LED 3 Taśma LED 4 Opis zacisków przyłączeniowych: OUT1, OUT2, OUT3, OUT4 – wyjścia (potencjał „–” dla podłączanych obciążeń) IN1, IN2 – wejścia do podłączenia łączników (sterowanie przewodowe) +, - – zaciski zasilające 5. W przypadku montażu na zewnątrz pomieszczeń urządzenia należy umieszczać w dodatkowych obudowach (puszkach) zapewniających wymagany stopień ochrony przed wodą. 6. Należy przestrzegać wartości znamionowego napięcia zasilającego tj. 12-24 VDC. 7. Dobierając obciążenie poszczególnych wyjść sterownika należy brać pod uwagę maksymalną obciążalność kanału, która dla SLR-21 wynosi 4 A. Całkowita obciążalność wszystkich kanałów nie może przekraczać 16 A. 8. Tworząc instalacje oświetleniowe oparte na taśmach LED należy przestrzegać kilku zasad: a. Odpowiednio dobierać przekrój przewodów zasilających taśmy LED pod kątem planowanego natężenia prądu. Ma to szczególne znaczenie przy dłuższych odcinkach przewodów zasilających (wyeliminowanie spadku napięcia na przewodach); b. Odpowiednio dobierać przekrój przewodów zasilających sterownik SLR-21 biorąc pod uwagę sumaryczny prąd pobierany przez wszystkie 4 kanały; c. Odpowiednio dobierać moc zasilacza współpracującego ze sterownikiem biorąc pod uwagę jego sumaryczne obciążenie; d. W przypadku dłuższych odcinków taśmy LED w celu wyeliminowania spodków napięcia na samej taśmie należy podzielić ją na krótsze odcinki podłączone do jednego kanału. W razie konieczności zastosować układ z zasilaniem dwustronnym.
