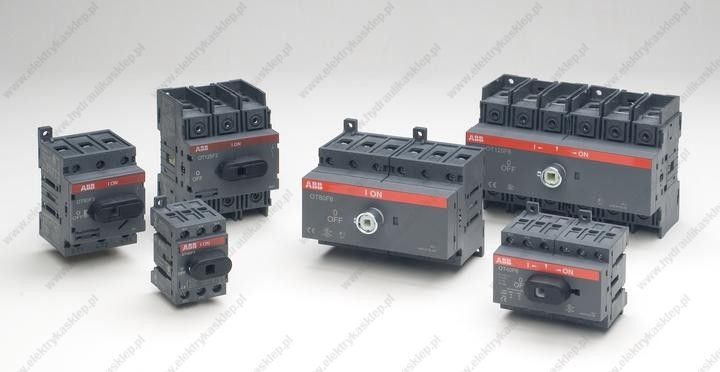

ABB Ot100F3 Rozłącznik Bez Wałka Rączki Abb 1Sca105004R1001 Pszów

Wymiary Szerokość produktu netto: 70 mm Wysokość produktu netto: 100 mm Głębokość produktu netto: 74 mm Waga produktu netto: 0.36 kg Dane techniczne Znamionowy prąd pracy AC-21A (Ie): (380 ... 415 V) 100 A(500 V) 100 A(690 V) 100 A Znamionowy prąd pracy AC-22A (Ie): (380 ... 415 V) 100 A(500 V) 100 A(690 V) 100 A Znamionowy prąd pracy AC-23A (Ie): (380 ... 415 V) 80 A(500 V) 60 A(690 V) 40 A Moc znamionowa AC-23A (Pe): (220 ... 240 V) 22 kW(400 ... 415 V) 37 kW(500 V) 37 kW(690 V) 37 kW Prąd przy chłodzeniu konwencjonalnym (Ith): Θ = 40 °C 115 A Konwencjonalny prąd cieplny (Ithe): Fully Enclosed 115 A Napięcie znamionowe udarowe wytrzymywane (Uimp): 8 kV Znamionowe napięcie izolacji (Ui): wg IEC/EN 60664-1 750 V Znamionowe napięcie pracy: Obwód główny 750 V Znamionowa zdolnosc zalaczania na zwarcie (Icm): (690 V) 3.6 kA Znamionowy prąd zwarciowy wytrzymywalny (Icw): for 1 s 2.5 kA Prąd znamionowy zwarciowy umowny (Inc): (125 A fuse, 415 V) 50 kA(125 A fuse, 690 V) 10 kA(63 A fuse, 690 V) 50 kA Straty mocy: na biegun 4.0 W Stopień zanieczyszczenia: 3 Kolor rączki: Czarny Rodzaj rączki: KnobHandle and shaft not included Mechanizm rozłaczający: Mechanism on Top of the Switch Rozstaw szyn: Standard Położenie zacisków przyłączeniowych: Top In - Bottom OutBottom In - Top Out Rodzaj sterowania: Front operated Normy: IEC 60947-3 / UL 98 / CSA C22.2 NO.4 Funkcje specjalne: No Rodzaj montażu: Base mounting Liczba biegunów: 3 Przekrój przewodu: Cu 10 ... 70 mm² Stopień ochrony: Front IP20 Typ zacisku: Screw Terminals Momenty dokrecajace: zgodnie z 60947-1 6 N·m Wytrzymalosc mechaniczna: 20000 Typ blokady: No Szanowni Państwo Prowadzimy sprzedaż hurtową i detaliczną pełnego spektrum asortymentu branż instalacyjnych od, elektryki, przez hydraulikę, technikę grzewczą, klimatyzację oraz wentylację. Doświadczenie logistyczne pozwala nam realizować na terenie całego kraju duże inwestycje, także, te wymagające ponadgabarytowych transportów - masztów 20 kilka metrowych, rura 12 metrowych czy ciężkich kilku tonowych bębnów z kablami energetycznymi. Nie wszystko oferujemy w stałej sprzedaży w internecie.
