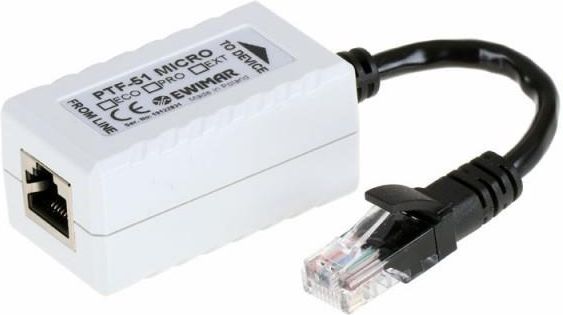

​ Zabezpieczenie przepięciowe LAN do kamer IP, EWIMAR PTF-51-ENG/PoE/Micro Opis PTF-51-ENG/PoE/Micro to nowy miniaturowy ogranicznik przeciwprzepięciowy, wykorzystujący rozwiązanie Extreme No Ground. Przeznaczony jest do ochrony sieci LAN znajdujących się wewnątrz budynków, gdzie występuje problem z doprowadzeniem linii uziemiającej PE do poszczególnych punktów kamerowych lub innych urządzeń końcowych LAN. Współpracuje z sieciami LAN 10-BaseT oraz 100-BaseT, opartymi na przewodach UTP 5 lub 6 kategorii. Małe wymiary oraz wbudowany przewód z wtykiem RJ45, umożliwiają łatwe podłączenie oraz ukrywanie urządzenia w niedużych obudowach. Idealnie nadaje się do ochrony kamer przemysłowych IP, wyposażonych w oryginalne podstawy ukrywające akcesoria i wszelkie połączenia. Ogranicznik chroni przed skutkami przepięć oraz wyładowań atmosferycznych, a także aktami wandalizmu (działanie paralizatorów). Indywidualnie chroni każdą parę transmisyjną, przed przepięciami indukującymi się wewnątrz poszczególnych par oraz w poszczególnych zespołach par, wykorzystywanych do zasilania PoE. Do uzyskania pełnej skuteczności ogranicznika serii ENG, konieczne jest zastosowanie ogranicznika minimum serii PRO po drugiej stronie przewodu (w wersji 1-kanałowej lub wielokanałowej) i zapewnienie mu odpowiedniego uziemienia. Dzięki zastosowaniu technologii MOSFET, zabezpieczenie PTF-51 3-krotnie skuteczniej eliminuje powstające przepięcia wewnątrz linii transmisyjnych i ma mniejszą podatność na uszkodzenia w wyniku długotrwałych prądów udarowych. Specjalny układ połączeń, chroni urządzenia LAN przed wzrostem napięcia na liniach zasilających PoE powyżej 58V, w każdym z możliwych standardów (również przesyłanego na liniach transmisyjnych). Wewnątrz ogranicznika linie 4-5 i 7-8 są ze sobą połączone, ponieważ LAN 100Base-T wykorzystuje je wyłącznie do zasilania PoE. Urządzenie nie zapewnia ciągłości ekranu dla przewodu FTP, jeżeli taka ciągłość jest wymagana, konieczne jest zastosowanie standardowych urządzeń PTF-51 lub PTF-51/DIN. ​ Przykłady prawidłowych instalacji bez stosowania uziemienia po stronie kamer ​ Przykłady prawidłowych niezalecanych konfiguracji dla ogranicznika w wersji ENG Specyfikacja techniczna Specyfikacja techniczna NAZWA PARAMETRU WARTOŚĆ Linia danych Ilość kanałów 1 Zgodność z okablowaniem 100Base-T (100Mbit), skrętka kategorii 5, 5e, i 6 Złącze wejściowe (przewód) Gniazdo RJ-45 Złącze wyjściowe (urządzenie) Przewód z wtykiem RJ-45 Napięcie znamionowe DC (linia-linia) UN 3,3V DC Napięcie maksymalne pracy trwałej (linia-linia) UC 3,5V DC Poziom ochrony 1kV/μs (linia-linia) UP C3 8V (po zadziałaniu MOSFET) Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp 600A Chronione Linie 1-2, 3-6 Pojemność (linia-linia) @1MHz 6-15pF Element odsprzęgający Bezpiecznik MOSFET Rezystancja szeregowa 6Ω / linię Prąd znamionowy IN 300mA / linię Linia PoE Napięcie znamionowe DC (linia-linia) UN 58V DC Napięcie maksymalne pracy trwałej (linia-linia) UC 64V DC Poziom ochrony UP C3 93V Prąd wyładowczy (8/20µS, linia-linia) Iimp C3 600A Chronione pary (1+2)-(3+6), (4+5)-(7+8) Standard pracy PoE zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) Cechy wspólne Wymiary 56 x 31 x 27.5 (mm) - tylko obudowa Zastosowanie Wewnątrz Sposób montażu Wolnostojący Szczelność obudowy IP54 Temperatura pracy -30ºC~60ºC
