Darco Przepustnica Z Cięgnem Do Kanału 200X90mm Pjp200X90Coc Prochowice

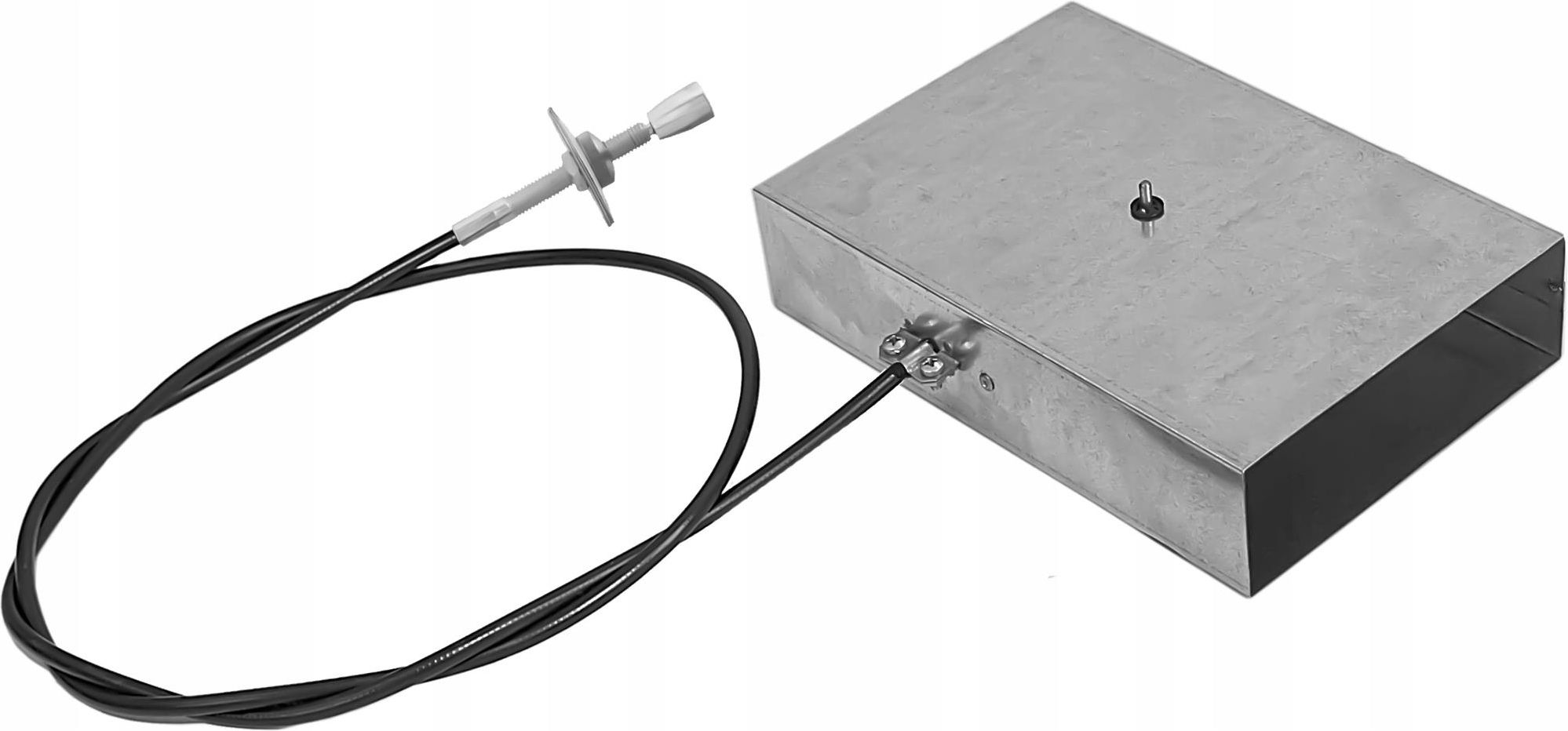

Przepustnica z cięgnem pod kanał 200 x 90 mm o symbolu PJP200x90/C-OC Przepustnica jest wykorzystywana do regulowania przepływu w sieciach dystrybucji gorącego powietrza lub w przewodach doprowadzających powietrze pod wkład kominkowy. Regulacja przepływu powietrza odbywa się za pomocą cięgna. Przepustnica wykonana jest z blachy ocynkowanej co całkowicie chroni ją przed korozją. Zastosowanie: - do budowy systemów dystrybucji gorącego powietrza z kominka - do budowy systemów doprowadzających powietrze do kominka Dane techniczne: Aw = 200 mm, Bw = 90 mm Materiał wykonania: blacha ocynkowana Długość linki: 1200 mm +/- 40 mm Waga: 0.5 kg I. Montaż bez skracania linki: 1. Umieścić przepustnicę na miejscu montażu. 2. Przed zabudową sprawdzić, czy przepustnica domyka się i otwiera całkowicie. W razie konieczności wyregulować. Niedomykanie się przepustnicy może być spowodowane sposobem ułożenia linki (ilość i wielkość zgięć)!!! 3. Przed zabudową dokręcić kluczem imbusowym 2,0 mm wkręt dociskowy blokujący drut linki w przepustnicy. 4. Zamontować przewody powietrza na króćcach przepustnicy i zacisnąć opaskami zaciskowymi. 5. W celu zamontowania linki (bez wymontowania jej z przepustnicy) w przegrodzie (ściance) należy odkręcić uchwyt z trzpienia linki, nakrętkę dekoracyjną z okucia linki. Jako, że jest ona mocno dokręcona na etapie produkcji - najlepiej wykonać to za pomocą kleszczy lub kombinerek, osłaniając przy tym uchwyt kawałkiem np. materiału, gumy. 6. Przełożyć linkę przez otwór w przegrodzie. 7. Zakręcić nakrętkę dekoracyjną i uchwyt. II. Montaż ze skracaniem linki: 1. Umieścić przepustnicę na miejscu montażu i zmierzyć potrzebną długość linki. 2. Poluźnić wkręt dociskowy blokujący drut linki kluczem imbusowym 2,0 mm i wkręty mocujące pancerz linki śrubokrętem krzyżakowym. 3. Wyjąć linkę z przepustnicy. 4. Skrócić linkę i przygotować jej zakończenie jak na poniższym rysunku. 5. Zamontować pancerz linki w przepustnicy dosuwając plastykową koszulkę linki do otworu w przepustnicy (dokręcić wkręty śrubokrętem krzyżakowym). 6. Wsunąć linkę (drut) w otwór w uchwycie blokującym, dokręcić wstępnie wkręt dociskowy kluczem imbusowym 2,0 mm. 7. Postępować jak w punktach od 2 do 7 rozdziału I.
