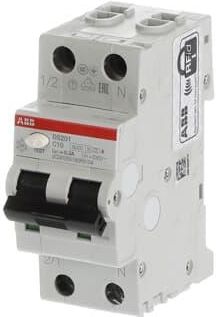

ABB Wyłącznik różnicowo prądowy z blokiem nadmiarowym 2 polowy C 10A DS201 C10 A300 Poręba

Seria DS201 to 1P+N RCBO o szerokości dwóch modułów do ochrony obwodów jednofazowych użytkownika końcowego przed prądami przeciążeniowymi i zwarciowymi; ochrona przed skutkami sinusoidalnych przemiennych i stałych pulsujących prądów ziemnozwarciowych; ochrona przed dotykiem pośrednim oraz dodatkowa ochrona przed dotykiem bezpośrednim (o czułości = 30 mA). Dane techniczne Normy: IEC/EN 61009-1, IEC/EN 61009-2-1 Charakterystyka wyzwalania: C Napięcie znamionowe (Ur): 230 V Znamionowe napięcie pracy: 230 / 240 V AC Znamionowe napięcie izolacji (Ui): 500 V Napięcie obwodu testowego (Ut): 110 ... 264 V Wytrzymałość dielektryczna: 2kV Pierwotne znamionowe napięcie wytrzymywane impulsu: 4kV Rodzaj napęcia zasilania: AC Prąd znamionowy (In): 10 A Znamionowy prąd różnicowy: 300 mA Znamionowa zwarciowa zdolność łączeniowa: 6 kA Prąd znamionowy wyłączalny zwarciowy graniczny (Icu): 10kA Znamionowe napięcie różnicowe (IΔm): EN 61009-1 6000A IEC 61009-1 6000A Prąd znamionowy zwarciowy umowny (Inc): 10kA Prąd znamionowy wyłączalny zwarciowy eksploatacyjny (Ics): 7,5 kA Typ prądu upływu: A Częstotliwość ( f ): 50/60 Hz Częstotliwość znamionowa (f): 50 … 60 Hz Straty mocy: 1.8 W Podłączanie zasilania: Arbitralny Wskaźnik położenia styku: Czerwony włączony / Zielony wyłączony Klasa ograniczania energii: 3 Wytrzymałość łączeniowa: 10000 cykli Trwałość mechaniczna: 20000 cykli Liczba biegunów: 2 Liczba zabezpieczonych biegunów: 1 Szerokość w liczbie modułów: 2 Sygnalizacja zwarcia doziemnego: Niebieska flaga na przełączniku Rodzaj wyzwalania różnicowego: Natychmiastowy Kategoria przepięć: III Położenie biegunu neutralnego: Prawidłowy Momenty dokrecajace: 2,8 N·m Rodzaje akcesoriów: Styk pomocniczy, Styk sygnalizacyjny / styk pomocniczy, Wyzwalacz wzrostowy, Styk pomocniczy do mocowania dolnego, Wyzwalacz przepięciowy, Napęd silnikowy Typ dźwigni: Przełącznik - Grupa izolacji II, Czarny RAL 9005, plombowany w pozycjach ON-OFF Typ obudowy: Grupa izolacji I - II, RAL 7035 Rodzaj montażu: na szynie DIN EN 60715 (35mm) za pomocą uchwytu montażowego Rodzaj zabezpieczenia: C Typ zacisku śrubowego: Bezpieczny dwukierunkowy terminal do podnoszenia cylindrów Pozycja montażu: Każdy Dostępne akcesoria: Tak Liczba baterii: 0 Przekrój zacisku: 25 mm² Przekrój kabli: Busbar 10 ... 10 mm² Skrętka 0.75 ... 25 mm² Elastyczny z tulejką 0.75 ... 16 mm² Elastyczny 0.75 ... 16 mm² Długość odizolowania przewodu: 12 mm Typ zacisku: Zaciski śrubowe Normy środowiskowe Temperatura otoczenia: -25...55°C Temperatura powietrza otoczenia: Eksploatacja -25...55 °C Temperatura powietrza odniesienia: 30°C Stopień ochrony: Zaciski IP20 Obudowa IP40 Stopień zanieczyszczenia: 2 Warunki środowiskowe: 28 cykli z 55 °C / 90-96 % i 25 °C / 95-100 % Odpornosc na wibracje IEC 60068-2-6: 0,1 mm lub 1 g - 20 cykli przy 5…150…5 Hz Odpornosc na wstrzasy IEC 60068-2-27: 25g 2 wstrząsy 13 ms Informacje środowiskowe: 2CSC422002K2701 Wymiary Szerokość w liczbie modułów: 2 Szerokość produktu netto: 0,035m _ Wysokość produktu netto: 0,085m _ Głębokość produktu netto: 0,069m _ Waga produktu netto: 0,200 kg Głębokość zabudowy ( t2 ): 69 mm
