Fnirsi Oscyloskop Cyfrowy 4W1 Dpos350P (Multimetrcyfrowymiernikfnirsidpos350P) Płoty

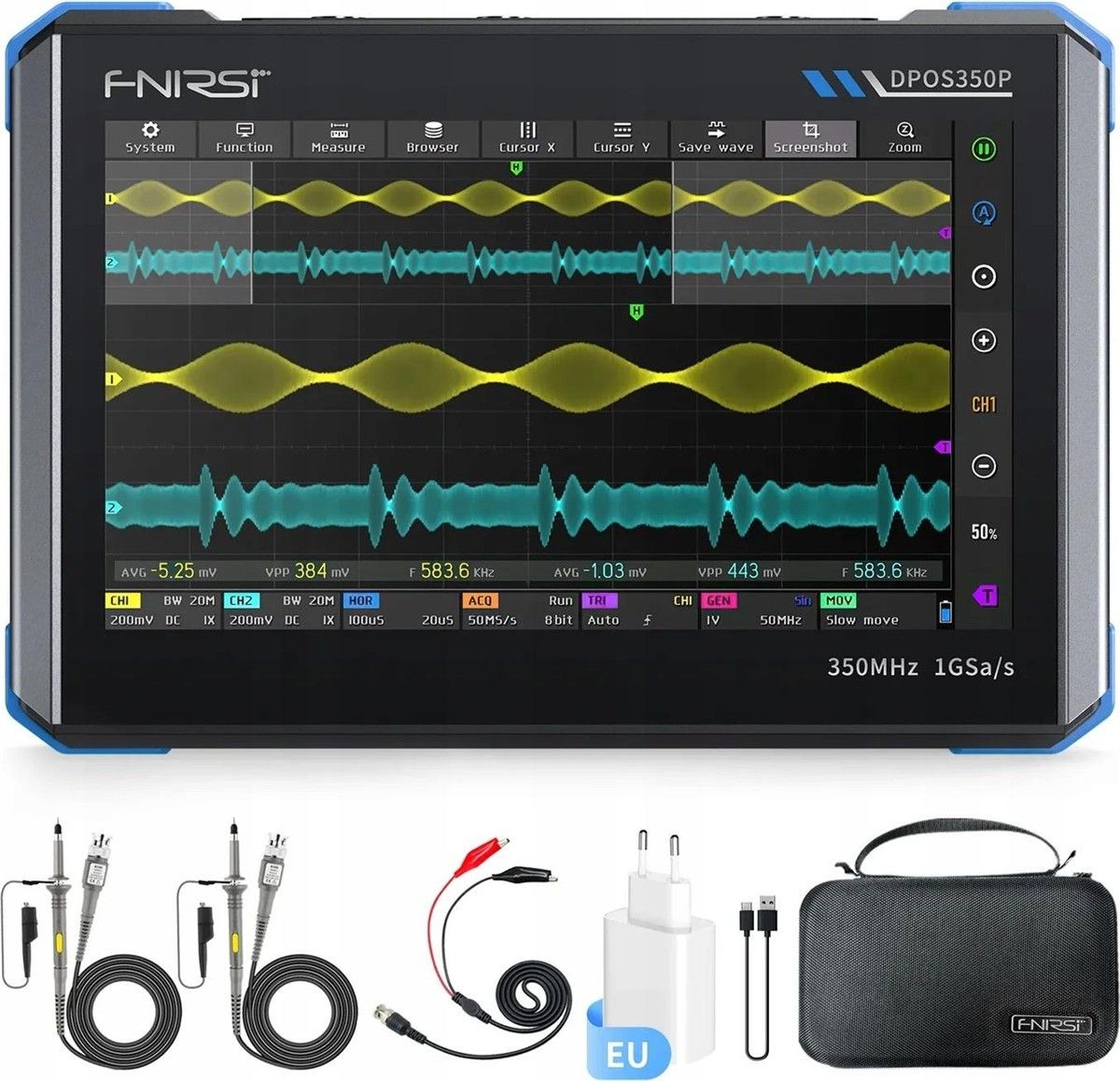

FNIRSI DPOS350P Oscyloskop 4W1 350MHz 1GSa/s IPS 7Cali Dotykowy FFT32K 4K FNIRSI DPOS350P to wszechstronny oscyloskop cyfrowy zaprojektowany z myślą o wygodnej i intuicyjnej pracy. Oferuje duży, 7-calowy ekran dotykowy zapewniający czytelny podgląd sygnałów oraz szybki dostęp do kluczowych funkcji. Łączy cechy oscyloskopa, generatora sygnału, analizatora widma i analizatora charakterystyki częstotliwościowej, dzięki czemu sprawdza się w szerokim zakresie zastosowań pomiarowych. Wysokie pasmo, szybkie próbkowanie i duża pamięć umożliwiają precyzyjną analizę sygnałów, a zaawansowane tryby wizualizacji poprawiają czytelność pomiarów. Skrócona specyfikacja (pełna specyfikacja na końcu aukcji) Producent: FNIRSI Model: DPOS350P Ekran: 7" IPS, 1024 × 600 px, dotykowy Liczba kanałów: 2 Pasmo oscyloskopu: 350 MHz Maks. próbkowanie: 1 GSa/s Głębokość pamięci: 60 kpts Czas narastania: 1 ns Impedancja wejściowa: 1 MΩ / 14 pF Zakres podstawy czasu: 5 ns ~ 50 s Czułość pionowa: 2 mV ~ 20 V Dokładność DC: ±2% Ochrona nadnapięciowa: do 400 V Tryby wyzwalania: Auto / Single / Normal Tłumienie sondy: 1× / 10× / 100× Generator sygnału: 0 ~ 50 MHz, 14 typów przebiegów Amplituda generatora: 0 ~ 5 Vpp Offset generatora: −2,5 V ~ +2,5 V Analizator widma: 200 kHz ~ 350 MHz FFT: 4K ~ 32K Funkcje dodatkowe: FFT, tryb X-Y, ZOOM, cyfrowa fluorescencja, wykres wodospadowy, auto-regulacja Zapis danych: 90 zrzutów ekranu, 500 zestawów przebiegów Akumulator: 3,7 V, 8000 mAh Czas pracy: ok. 3 godziny Czas ładowania: ok. 5 godzin Ładowanie: QC18W, 12 V / 1,5 A Wymiary: 190 × 128 × 37 mm Języki: chiński / angielski / rosyjski / portugalski W zestawie Sonda 350 MHz ×2 Ładowarka QC18W Kabel USB Przewody z krokodylkami Instrukcja obsługi Zalety Wszechstronność 4w1 – Urządzenie zastępuje oscyloskop, generator sygnału, analizator widma oraz analizator charakterystyki częstotliwościowej (wykresy Bodego). To kompletny zestaw narzędzi, który pozwala nie tylko obserwować sygnał, ale też aktywnie pobudzać układy i badać ich odpowiedź w jednym cyklu pracy. Wysokie pasmo i szybkość (350 MHz / 1 GSa/s) – Takie parametry gwarantują, że nawet szybkie przebiegi cyfrowe i sygnały RF będą odwzorowane z najwyższą wiernością. Czas narastania na poziomie 1 ns pozwala na precyzyjną diagnostykę nowoczesnych systemów mikroprocesorowych i szybkich magistral danych. Analiza widma z widokiem 3D Waterfall – Zaawansowane funkcje FFT (do 32K punktów) oraz wykres wodospadowy 3D umożliwiają tropienie ukrytych harmonicznych i zakłóceń EMI, które są niewidoczne w dziedzinie czasu. To nieoceniona pomoc przy projektowaniu układów radiowych i zasilaczy impulsowych. Analiza wykresów Bodego – DPOS350P pozwala na automatyczne zdejmowanie charakterystyk częstotliwościowych filtrów i wzmacniaczy w zakresie do 50 MHz. Możesz błyskawicznie ocenić przesunięcie fazowe i wzmocnienie, co jest kluczowe przy stabilizacji pętli sprzężenia zwrotnego. Pełna kontrola nad sygnałem Duży, 7-calowy ekran dotykowy zapewnia pełny podgląd analizowanego sygnału i precyzyjne sterowanie parametrami. Czytelny interfejs pozwala szybko zrozumieć zachowanie układu, a wysoka jakość obrazu sprawia, że DPOS350P staje się „drugą parą oczu inżyniera” – niezastąpioną podczas diagnostyki i testów. Maksymalna funkcjonalność FNIRSI DPOS350P to zaawansowany oscyloskop 4w1, który oferuje funkcje czterech różnych urządzeń. To oscyloskop (2 kanały, pasmo 350 MHz, próbkowanie 1 GSa/s, rozdzielczość 8 bitów, 50 000 przebiegów na sekundę), generator sygnału (do 50 MHz), analizator widma (zakres 200 kHz – 350 MHz), oraz analizator odpowiedzi częstotliwościowej (100 kHz – 50 MHz). Tak szeroki zestaw funkcji sprawia, że jedno urządzenie zastępuje kilka specjalistycznych narzędzi, oszczędzając miejsce i czas. Wysoka wydajność pomiarowa Model DPOS350P oferuje pasmo 350 MHz, szybkość próbkowania 1 GSa/s oraz głębokość pamięci 60 kpts, co przekłada się na dokładne odwzorowanie sygnałów i stabilne pomiary nawet przy złożonych przebiegach. Co więcej, FNIRSI DPOS350P umożliwia analizę wykresów Bodego w zakresie 100 Hz – 50 MHz, z regulacją częstotliwości, amplitudy pobudzenia oraz offsetu. To idealne narzędzie do badania wzmacniaczy, filtrów oraz pętli zasilania, pozwalające szybko i precyzyjnie ocenić charakterystykę częstotliwościową układu. Zaawansowana analiza widma i EMI Urządzenie obejmuje zakres częstotliwości od 200 kHz do 350 MHz i umożliwia precyzyjną ręczną regulację kluczowych parametrów (częstotliwości start/stop, pasma, poziomu odniesienia, tłumienia oraz długości FFT). Do Twojej dyspozycji są funkcje pomiaru kursorem oraz zaawansowane tryby wizualizacji, w tym efektowny i niezwykle czytelny widok 3D Waterfall. Dzięki temu oscyloskop doskonale sprawdzi się w testach EMI, analizie sygnałów RF oraz wykrywaniu harmonicznych. Sygnał widoczny jak nigdy wcześniej Zastosowana technologia cyfrowej fluorescencji zapewnia wyjątkową klarowność sygnału i precyzyjne odwzorowanie kolorów. Dodatkowo zaawansowane filtrowanie szumów poprawia detekcję i prezentację szczegółów przebiegu, umożliwiając dokładniejszą analizę charakterystyki sygnału. Wsparcie technologii 8–16-bitowej wynosi czytelność obrazu na wyższy poziom. Tabletowa konstrukcja, która ułatwia pracę Smukła obudowa w eleganckim, czarnym wykończeniu z niebieskimi akcentami łączy modernistyczny design z ergonomią. Tabletowa forma urządzenia pozwala na komfortową obsługę jedną ręką, a interfejs dotykowy sprawia, że wszystkie funkcje są dostępne natychmiast – bez zbędnych menu i skomplikowanej nawigacji. To sprzęt, który naturalnie dopasowuje się do rytmu pracy użytkownika. Oscyloskop obsługuje wiele języków, w tym angielski, chiński, rosyjski i portugalski, dzięki czemu doskonale sprawdzi się w środowisku międzynarodowym. Pełna specyfikacja Producent: Fnirsi Model: DPOS350P Konfiguracja przy uruchomieniu: 5 presetów Języki: chiński / angielski / rosyjski / portugalski Przekątna ekranu: 7 cali Rozdzielczość ekranu: 1024 × 600 pikseli Technologia ekranu: IPS, pełny kąt widzenia Tryb interakcji: pojemnościowy ekran dotykowy Interfejs rozszerzeń: pojemnościowy ekran dotykowy Automatyczne wyłączanie: 15 minut ~ 1 godzina / wyłączone Aktualizacja: obsługa aktualizacji obrazu .iso Wymagania ładowania: QC18W – 12 V / 1,5 A Akumulator: litowy 3,7 V, 8000 mAh Czas pracy: ok. 3 godziny Czas ładowania: ok. 5 godzin Całkowity pobór mocy: 10 W Chłodzenie: pasywne (powietrzne) Wymiary urządzenia: 190 × 128 × 37 mm Analizator odpowiedzi częstotliwościowej (FRA) Częstotliwość sygnału wzbudzającego: 100 Hz ~ 50 MHz Amplituda sygnału wzbudzającego: 0 ~ 5 Vpp Offset sygnału wzbudzającego: −2,5 V ~ +2,5 V Liczba punktów częstotliwości: 20 ~ 500 Pomiar kursorem: częstotliwość / wzmocnienie / faza Tryb pracy: pojedynczy / cykliczny Kalibracja systemu: obsługiwana Analizator widma (SA) Metoda konwersji: FFT Długość FFT: 4K ~ 32K Zakres częstotliwości: 200 kHz ~ 350 MHz Zakres poziomu: −60 dBmV ~ +260 dBmV Pomiar kursorem: częstotliwość / amplituda Parametr oznaczenia: harmoniczna o maksymalnej energii Wykres wodospadowy: obsługiwany Wykres wodospadowy 3D: obsługiwany Automatyczna regulacja: obsługiwana Kalibracja systemu: obsługiwana Oscyloskop Liczba kanałów: 2 Pasmo: 350 MHz Czas narastania: 1 ns Maks. częstotliwość próbkowania: 1 GSa/s Głębokość pamięci: 60 kpts Impedancja wejściowa: 1 MΩ / 14 pF Zakres podstawy czasu: 5 ns ~ 50 s Podstawa czasu (roll): 50 ms ~ 50 s Czułość pionowa: 2 mV ~ 20 V (1×) Zakres pionowy: 16 mV ~ 160 V (1×) Dokładność DC: ±2% Dokładność czasu: ±0,01% Sprzężenie wejścia: DC / AC Siatka tła: wyświetlanie / ukrycie Przesuw przebiegu: regulacja zgrubna / precyzyjna Ochrona nadnapięciowa: do 400 V Jasność przebiegu: regulowana Wyświetlanie FFT: obsługiwane Cyfrowa fluorescencja: obsługiwana Tłumienie sondy: 1× / 10× / 100× Ograniczenie pasma sprzętowego: 150 MHz / 20 MHz Tryb wysokiej rozdzielczości: 8 bit ~ 16 bit Pomiary parametrów: 12 typów Pomiar kursorem: czas, okres, częstotliwość, poziom, napięcie Detekcja wyzwalania: cyfrowa Kanał wyzwalania: CH1 / CH2 Tryb wyzwalania: Auto / Single / Normal Zbocze wyzwalania: narastające / opadające Tłumienie wyzwalania: L1 ~ L3 Poziom wyzwalania: ręczny / automatyczny (10% ~ 90%) Zapis zrzutów ekranu: 90 obrazów Zapis przebiegów: 500 zestawów Wyświetlanie temperatury barwowej: obsługiwane Tryb X-Y: obsługiwany ZOOM podstawy czasu: obsługiwany Automatyczna regulacja jednym klawiszem: obsługiwana Powrót do zera jednym klawiszem: obsługiwany Przeglądarka danych: obsługiwana Generator sygnału (SG) Typy przebiegów: 14 standardowych + przechwycony przebieg Częstotliwość: 0 ~ 50 MHz (sinus), inne przebiegi do 10 M / 5 M / 3 M Amplituda: 0 ~ 5 Vpp Offset: −2,5 V ~ +2,5 V Współczynnik wypełnienia: 0,1% ~ 99,9% Rozdzielczość częstotliwości: 1 Hz Rozdzielczość amplitudy: 1 mV Rozdzielczość offsetu: 1 mV Rozdzielczość wypełnienia: 0,1% Przechowywane przebiegi niestandardowe: 500 zestawów
