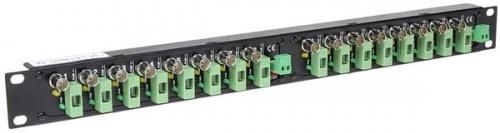

Abcvision Gniazdo Dystrybucyjne (G-16/R19) Płońsk

G-16/R19 jest urządzeniem przeznaczonym do wygodnego połączenia 2x8 przewodów telewizji przemysłowej typu YAP oraz uporządkowanym rozgałęzieniu zasilania z jednego zasilacza większej mocy Gniazdo G-16/R19 rozgałęzia zasilanie do 2x8 wyjść, z których każde zabezpieczone jest bezpiecznikiem i posiada diodę LED informującą o jego przepaleniu (brak świecenia oznacza przepalenie bezpiecznika) G-16/R19 posiada trzy gniazda wejściowe zasilania, które są ze sobą połączone Nie ma znaczenia do którego złącza doprowadzimy zasilanie, co umożliwia połączenie albo za pomocą wtyku DC 2.1/5.5, albo odizolowanymi przewodami Pozwala to również łączyć szeregowo ze sobą łączówki np. zasilanie do gniazda DC IN, z zacisków kablowych DC IN, za pomocą przewodu WT-2.1 do drugiego gniazda G-16/R19 Urządzenie idealnie nadaje się do połączenia zasilacza z wtykiem 2.1/5.5mm z przewodami YAP75 zasilającymi kamery Koniec z wiszącymi przewodami w szafie RACK! Zadbaj o estetykę okablowania Kabel do telewizji przemysłowej YAP75-0.59/3.7+2x0.5 posiada 2 żyły po 0.5mm² Rezystancja teoretyczna to 3.4Ω/100m Producent przewodu podaje 5.5Ω/100m Zasilając kamerę napięciem DC 12V kablem YAP75 i zakładając spadek napięcia do 11V zasilanie można przesłać na odległości podane w poniższej tabelce Standard: CVBS - PAL / NTSC Liczba wyjść wideo: 16 szt. Gniazdo BNC Liczba wejść wideo: 16 szt. zaciski skręcane Liczba wyjść zasilania: 16 szt. Zaciski kablowe Liczba wejść zasilania: 6 szt. Gniazdo 2.1/5.5mm / zaciski kablowe Maksymalny prąd zasilania: 2x10 A Maksymalny prąd pojedynczego wyjścia: 1 A Typ wkładek bezpiecznikowych: 1A/250V, 5/20mm, zwłoczne Zasilanie: 8 ... 30 V DC (typowo 12V) Pobór prądu urządzenia (dla różnych Uz): 12 V = 150 mA / 30 V = 250 mA Przeznaczenie diod LED: czerwona "POWER" - informuje o napięciu zasilania (DC IN) zielone "PWR LED" - informują o przepaleniu bezpiecznika (brak świecenia oznacza przepalenie bezpiecznika) żółte "VIDEO LED" - informują o obecności sygnału wideo Maks. prąd: 150mA kamera - 98 metrów (R=3,4Ohm/100m) 150mA kamera - 60 metrów (R=5,5Ohm/100m) 650mA kamera + termostat - 22 metry (R=3,4Ohm/100m) 650mA kamera + termostat - 14 metrów (R=5,5Ohm/100m) Montaż: Rack 10" Obudowa: Metal Kolor: Czarny Temperatura pracy / wilgotność względna: -50 °C ... 55 °C / < 95 % Waga: 0.6 kg Wymiary: 480 x 48 x 44 mm Producent / Marka: DELTA Gwarancja: 3 lata CE Instrukcja PL
