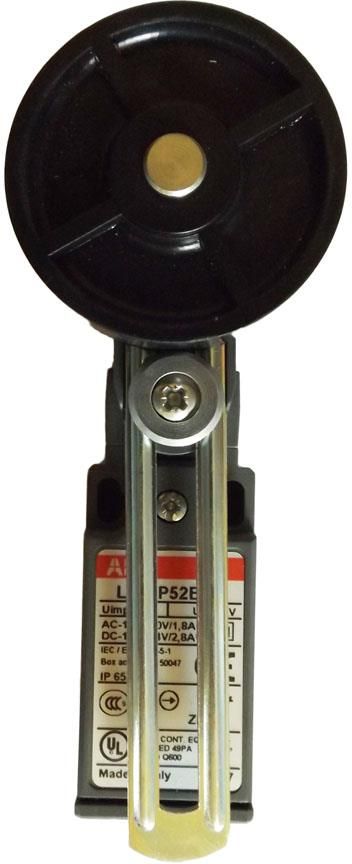

Abb Wyłącznik Krańcowy Ls30P52B11 Piwniczna-Zdrój

ABB LS30P52B11 - Wyłącznik krańcowy 1SBV010252R1211 Wyłącznika krańcowe (potocznie krańcówki) to z reguły niewielkie urządzenia, których styki połączone są z aktywatorem. Krańcówki są powszechnie wykorzystywane w maszynach i innych urządzeniach, w których potrzebna jest informacja dla układu sterującego o położeniu elementu ruchomego. Z racji różnych rodzajów styków, obudów i aktywatorów wyłączniki krańcowe doskonale nadają się do wielu zastosowań w każdych warunkach pracy, począwszy od specjalistycznych maszyn przemysłowych, na przydomowych systemach bram automatycznych kończąc. Wymiary Szerokość produktu netto: 30 mm Waga produktu netto: 0.130 kg Informacje o pakowaniu Jednostka opakowania (poziom 1): 1 sztuka Szerokosc opakowania (poziom 1): 140 mm Wysokosc opakowania (poziom 1): 70 mm Dlugosc opakowania (poziom 1): 45 mm Waga opakowania brutto (poziom 1): 0.13 kg EAN opakowania (poziom 1): 3471522007575 Normy środowiskowe Temperatura powietrza otoczenia: Eksploatacja -25 … +70 °C Przechowywanie -30 … +80 °C Odpornosc na wstrzasy IEC 60068-2-27: Half-sine Pulse for 11 ms, No Change in Contact Position 25 m/s² Odpornosc na wibracje IEC 60068-2-6: 25g (10 to 500 Hz) no change in position of contacts greater than 100 µs Technical UL/CSA Pilot Duty of Contact Elements acc. UL508: A600 Q600 Flammability According to UL94: V0 Dodatkowe informacje Action Type of the Contact Element (acc. to IEC 60947-5-1): snap action contacts Actuation Speed: wg IEC 60947-5-1 max 1.50 m/s wg IEC 60947-5-1 min 0.00 m/s Actuation Torque: wg IEC 60947-5-1 min 0.10 N·m Typ napędu: adjustable Ø 45 mm rubber roller lever Angular Head Adjustment: adjustable head every 90 Angular Lever Adjustment: 10° in 10 Climatic Withstand: according to IEC 68-2-3 and salty mist according to IEC 68-2-11 Connecting Capacity: AWG 20 ... AWG 14 0.5 ... 2.5 mm² Connecting terminals (delivered in open position): M3.5 (+,-) pozidriv 2 screw with cable clamp Consistency (Measured over 1 Million Operations): 0.1 mm Contact Element Form (acc. to IEC 60947-5-1): Zb Prąd przy chłodzeniu konwencjonalnym (Ith): wg IEC 60947-5-1, q=40°C 10.0 A Stopień ochrony obudowy: acc. to IEC 60529 IP65 Electrical Shock Protection acc. to IEC 536: Double insulation - Class II Status publikacji IIT: Level 0 - Information enabled Współczynnik obciążenia: .5 Maksymalna wytrzymalosc elektryczna: 3600 cykli na godzinę Wytrzymalosc mechaniczna: 10 million Mounting by Screws (not supplied): 2 x M4 screws Pozycja montażu: all positions are authorised Movement to be Detected: 30° Cam Translation Movement Number and Type of Bottom Cable Glands: Pg 13,5 Cable Gland Ilość styków pomocniczych NC: 1 Ilość styków pomocniczych NO: 1 Positive Opening Operation of NC Contact(s): Nie Typ produktu: LS30 Nazwa produktu: Limit Switch Częstotliwość znamionowa (f): Obwód zasilania 50 Hz Obwód zasilania 60 Hz Znamionowa wytrzymalosc na impuls napieciowy (Uimp): 6 kV Znamionowe napiecie izolacji (Ui): wg IEC 60947-5-1 i VDE 0110 (Gr. C) 690 V wg UL/CSA 600 V Znamionowy prad pracy AC-15 (Ie): (130 V) 5.5 A (230 V) 3.1 A (240 V) 3 A (24 V) 10 A (400 V) 1.8 A Znamionowy prad pracy DC-13 (Ie): (110 V) 0.6 / 66 A (24 V) 2.8 / 67.2 A (250 V) 0.27 / 67.5 A Resistance Between Contacts: 25 mΩ Standardy: IEC 60947-1, IEC 60947-5-1, EN 60947-1, EN 60947-5-1, UL 508 and CSA C22-2 N°14 Terminal Marking: according to EN 50013
