Se Z84C0006PEC Z80 Cpu mikroprocesor 6MHz Zilog Zx Spectrum TRS-80 DIP40 1777290006 Pilawa

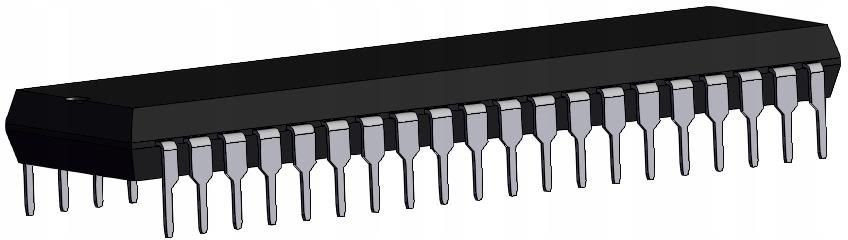

Procesor Z84C0006PEC Układy noszą ślady lutowania, nóżki mają pełną długość. Zdjęcia realne Obudowa DIP40 (w ofercie posiadamy podstawki DIP40) Waga 6.3g Procesor Z84C0006PEC jest wariantem mikroprocesora Z80 taktowanego zegarem o częstotliwości 6 MHz. Jest to klasyczny procesor 8-bitowy, szeroko stosowany w systemach wbudowanych oraz komputerach osobistych w latach 80., a także obecnie w aplikacjach retrocomputingowych i przemysłowych systemach sterowania. Wyróżnia się prostą, ale wydajną architekturą, która była innowacyjna w momencie swojej premiery i nadal jest wykorzystywana ze względu na swoją elastyczność i niskie zapotrzebowanie na moc. Charakterystyka techniczna procesora Z84C0006PEC: Architektura i rejestry Procesor Z80 to 8-bitowa jednostka centralna, która może przetwarzać dane w postaci 8-bitowych słów, ale obsługuje również operacje na danych 16-bitowych. Posiada zestaw 14 rejestrów ogólnego przeznaczenia, które mogą być wykorzystywane do przechowywania danych i adresów. Są to rejestry B, C, D, E, H, L oraz ich pary 16-bitowe, takie jak BC, DE, H Dodatkowo, Z80 posiada dwa zestawy rejestrów: główny i alternatywny. Rejestry te mogą być szybko przełączane między sobą, co przyspiesza obsługę przerwań i złożonych operacji. W skład rejestrów specjalnych wchodzą: akumulator (A), rejestr flag (F), rejestr indeksowy IX i IY, rejestr stosu SP, oraz program counter (PC). Zegar i taktowanie Maksymalna częstotliwość taktowania Z84C0006PEC wynosi 6 MHz, co pozwala procesorowi na wykonywanie do 6 milionów cykli zegarowych na sekundę. Każda instrukcja wymaga od 4 do 13 cykli zegara, co w praktyce przekłada się na wydajność wynoszącą około 0,5–2 MIPS (milionów instrukcji na sekundę), w zależności od złożoności operacji. Zestaw instrukcji Procesor obsługuje rozbudowany zestaw instrukcji CISC, który obejmuje około 158 instrukcji podstawowych, a także dodatkowe rozszerzenia dla operacji na danych 16-bitowych specjalnych trybów pracy. Instrukcje obejmują operacje arytmetyczne, logiczne, przesunięcia bitowe, kontrolę przepływu programu (skoki warunkowe i bezwarunkowe), a także operacje na stosie. W przeciwieństwie do wcześniejszych procesorów, Z80 oferuje bardziej zaawansowane tryby adresowania, takie jak adresowanie pośrednie przez rejestry indeksowe (IX, IY) oraz adresowanie względne. System przerwań Z80 obsługuje trzy tryby przerwań: IM 0, IM 1 i IM 2. IM 0 umożliwia reakcję na przerwania zdefiniowane przez urządzenia zewnętrzne. IM 1 wywołuje przerwanie o ustalonym wektorze (adres 0x0038). IM 2 pozwala na użycie programowalnych wektorów przerwań, co umożliwia bardziej złożone systemy obsługi przerwań. Procesor posiada także dedykowane przerwanie niemaskowalne (NMI), które zawsze jest obsługiwane, niezależnie od stanu flag przerwań. Tryby adresowania Procesor Z80 obsługuje różne tryby adresowania, takie jak: Adresowanie bezpośrednie (natychmiastowe, absolutne), Adresowanie pośrednie przez rejestry (np. HL, IX, IY), Adresowanie indeksowane, Adresowanie względne (w przypadku skoków warunkowych i bezwarunkowych). Obsługa adresowania 16-bitowego pozwala procesorowi na bezpośredni dostęp do 64 KB pamięci adresowalnej. Obsługa pamięci i urządzeń peryferyjnych Z80 posiada wbudowane porty wejścia/wyjścia (I/O), umożliwiające bezpośrednią komunikację z urządzeniami zewnętrznymi. Każdy port I/O jest adresowany za pomocą 8-bitowego adresu, co pozwala na obsługę do 256 urządzeń peryferyjnych. Procesor obsługuje magistralę danych 8-bitową oraz magistralę adresową 16-bitową, co daje możliwość adresowania pełnych 64 KB przestrzeni pamięciowej. Specjalne instrukcje IN i OUT są przeznaczone do komunikacji z urządzeniami peryferyjnymi poprzez magistralę I/O. Wydajność i zastosowania Procesor charakteryzuje się niskim poborem mocy, co czyni go idealnym do zastosowań w systemach wbudowanych, urządzeniach przenośnych oraz aplikacjach wymagających energooszczędności. Dzięki prostocie implementacji i niskim kosztom, Z84C0006PEC znajduje zastosowanie w szerokim spektrum aplikacji, takich jak sterowniki przemysłowe, zabudowane systemy kontroli, a także retrokomputery (np. ZX Spectrum, Amstrad CPC). Obudowa i montaż Procesor Z84C0006PEC jest dostępny w obudowie DIP-40 (Dual In-line Package) z 40 wyprowadzeniami, co ułatwia jego integrację w klasycznych układach PCB oraz w systemach prototypowych.
