Azo Digital Hybrydowy Zestaw Solarny Off-Grid Esb Mppt 10kW Piastów

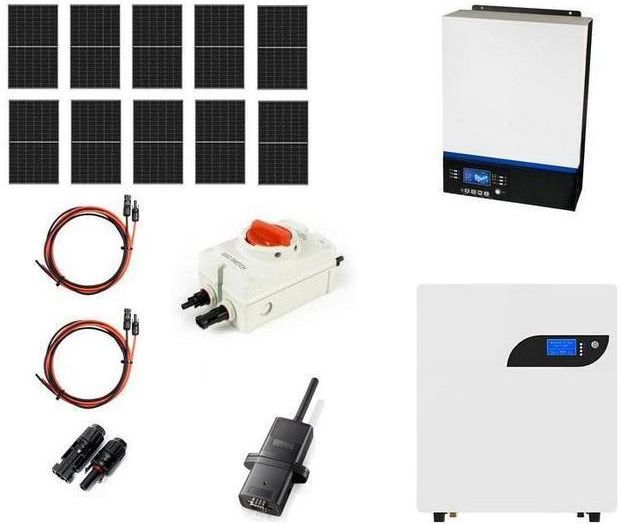

Domowa elektrownia off-grid z magazynem energii 5kWh. Zestaw składa się z 10 paneli monokrystalicznych PV o mocy 430W każdy, inwertera hybrydowego ESB-10kW-48, magazynu energii BS-5000-48 BOX LiFePO4 5kWh 48V BMS PRO, rozłącznika izolacyjnego DC/DC do instalacji PV 32A / 1000VDC, moduł komunikacji WiFi do inwerterów ESB, przewody zasilające pomiędzy falownikiem a magazynem energii, oraz kompletnego okablowania o długości 2 x 25 metrów zakończonego złączami MC4. Instalacja off-grid nie wymaga zgłoszenia i akceptacji zakładu energetycznego. Inwerter solarny ESB-10kW-48 przeznaczony jest do budowy niezależnych systemów zasilania Off-grid 230V opartych o energię pozyskiwaną z paneli PV, sieci energetycznej oraz magazynu energii. Dzięki modułowej konstrukcji i elastycznej konfiguracji inwertery ESB mogą pracować w trybie UPS z ładowaniem akumulatora z paneli PV i/lub sieci energetycznej, mogą również pracować w układach buforowych zasilanych tylko z paneli PV i/lub wspomaganych energią z sieci. Wyjściowe stabilne sinusoidalne napięcie zasilania 230V (220V,240V) doskonale nadaje się do zasilania wszelkich odbiorników energii elektrycznej, a wbudowany układ wspomagania przeciążeń rozruchowych pozwala na zasilanie odbiorników o dużym prądzie rozruchowym takich jak sprężarki w lodówkach i agregatach. Konfigurację inwertera oraz sterowanie nim dostępne jest za pomocą intuicyjnego panelu sterowania, który można zainstalować w dogodnym miejscu w odległości do 20m od inwertera. Nowością w inwerterach serii ESB jest również możliwość sterowania inwerterem za pomocą Smartfona i aplikacji mobilnej zastępującej panel sterowania. Najważniejszą cechą inwerterów jest możliwość budowy hybrydowych systemów zasilania bez zewnętrznego akumulatora, który ma znaczący wpływ na koszt i niezawodność sytemu oraz opłacalność inwestycji. Moduł baterii BS-5000-48 BOX PRO jest uniwersalnym bankiem energii do inwerterów zasilanych napięciem 48V . Bateria wyposażona jest w system BMS PRO (battery management system) komunikujący się z inwerterem oraz odpowiadający za bezpieczeństwo i efektywność użytkowania. Pozwala on na wymianę niezbędnych informacji pomiędzy inwerterem, a modułem BS monitorując pracę poszczególnych cel, ich napięcie, prąd oraz temperaturę. BMS PRO kontroluje zakresy napięć ogniw nie dopuszczając do ich przeładowania jak również zbyt głębokiego rozładowania aby wydłużyć ich cykl życia. Dzięki zastosowaniu ogniw LiFePO4 charakteryzuje się on imponującą żywotnością oraz wysoką obciążalnością dzięki czemu jest w stanie zasilić większość urządzeń gospodarstwa domowego, a nawet niewielkie przedsiębiorstwa lub warsztaty. Wbudowany wyświetlacz LCD na którym prezentowane są nastawy oraz parametry pracy baterii zainstalowany jest na froncie urządzenia. Pozwala na wybór protokołu komunikacji dzięki czemu BS-5000 SLIM jest kompatybilny z wieloma inwerterami pracującymi w standardzie 48 V dostępnymi na rynku. Poszczególne moduły mogą być używane samodzielnie lub łączone równolegle w celu zwiększenia pojemności magazynu energii. Cechy urządzenia: Materiał ogniwa LiFePO4 gwarantujący bezpieczeństwo i długi cykl życia Inteligentne funkcje zabezpieczające BMS PRO: nadmierne rozładowanie, wysoka temperatura, przeładowanie, ochrona przed zbyt wysokim prądem ładowania Elastyczna konfiguracja, możliwość łączenia równoległego (do 16 modułów) Maksymalna obsługiwana moc inwertera 5 kW Montaż: wiszący Cechy urządzenia BS-5000-48 BOX PRO: Materiał ogniwa LiFePO4 gwarantujący bezpieczeństwo i długi cykl życia Inteligentne funkcje zabezpieczające BMS PRO: nadmierne rozładowanie, wysoka temperatura, przeładowanie, ochrona przed zbyt wysokim prądem ładowania Elastyczna konfiguracja, możliwość łączenia równoległego (do 16 modułów) Zakres temperatury pracy 0-50 St. C Zestaw zawiera: 10 monokrystalicznych paneli PV 430W Hybrydowy inwerter solarny ESB-10kW-48 Magazyn energii BS-5000-48 BOX LiFePO4 5kWh 48V 100A LCD BMS PRO Przewody zasilające pomiędzy falownikiem a magazynem energii Transmiter danych Moduł komunikacji WiFi do inwerterów ESB Rozłącznik izolacyjny DC/DC instalacji PV 32A / 1000VDC komplet przewodów 2 x 25 metrów ze złączami MC4 instrukcję instalacji Panel Monokrystaliczny 430W Watt. Powłoka wykonana w specjalnej technologii zabezpieczającej przed osiadaniem brudu, technologia SMBB, wysoka sprawność energetyczna, srebrna ramka. Panele fotowoltaiczne charakteryzują się wysoką skutecznością i wydajnością. Użyte moduły fotowoltaiczne umożliwiają pracę w gorszych warunkach oświetleniowych, np. rano, wieczorem lub przy rozproszonym świetle. Ogromnym atutem tej technologii jest fakt, że źródłem energii jest Słońce – najbardziej dostępne i najłatwiejsze do wykorzystania odnawialne źródło energii, o wciąż niewykorzystanym potencjale. Panel wyposażony jest we wtyczki MC4, które pozwalają łączyć więcej modułów w jedną matrycę. Dzięki temu panel nadaje się zarówno do zastosowań domowych jak i komercyjnych. Panele wykonane w technologii SMBB cechują się zwiększoną liczbą busbarów w module czyli metalowych listew przewodzących prąd łączących ogniwa PV. Dzięki tej technologi zwiększono znacząco trwałość oraz sprawność modułu. Zwiększenie ilości busbarów pozwala na bardziej równomierne rozprowadzanie energii w panelu PV, co zmniejsza ryzyko awarii oraz mikropęknięć spowalniając degradację modułu. Zastosowanie Moduły przeznaczone do zastosowań w budynkach mieszkalnych, komercyjnych i użytkowych, do montażu na dachu lub na gruncie Doładowywanie akumulatorów w dzień i wykorzystywanie energii w nocy na jachtach, kempingach, domach jednorodzinnych jak i zasilanie punktów oświetleniowych LED (domki działkowe) Zasilanie automatyki przemysłowej, pomiarowej lub urządzeń elektronicznych takich jak radio, tv, kamera, pompy ogrodowe oraz hale produkcyjne i magazynowe , niezagospodarowane działki i obiekty komunalne Podstawowe cechy Wysoka sprawność energetyczna Przeznaczone do zastosowań IEC przy prądzie stałym 1000/1500VDC Powłoka samoczyszcząca. Promienie UV rozkładają zanieczyszczenia na szybie (fotokataliza), a deszcz je spłukuje. Dzięki właściwościom hydrofilnym powłoki, woda rozlewa się po szkle i szybko spływa, nie zostawiając śladów w postaci zacieków Wyjątkowa charakterystyka w środowiskach o niskim natężeniu promieniowania świetlnego Doskonała odporność na obciążenia mechaniczne: Certyfikowana wytrzymałość na obciążenia silnym wiatrem (2400 Pa) i śniegiem (5400 Pa) Dodatnia tolerancja mocy: 0/+3 % Dwukrotnie przeprowadzane testy EL dają pewność, że panele są pozbawione wad Moduły sortowane prądowo w celu poprawy wydajności systemu Odporne na degradację wywołaną potencjałem (PID) Parametry techniczne / PANEL 430W Moc nominalna Pmax (W): 430 Tolerancja mocy Pmax Maximum: 0 ~ +5 Maksymalne napięcie Vmp [V]: 32.38 Prąd w mocy nominalnej lmp [A]: 13.28 Napięcie obwodu otwartego VOC [V]: 38.95 Zabezpieczenie zwarciowe [A]: 25 Prąd zwarciowy [A]: 13.73 Wydajność modułu [%]: 21.5 NOTC: 46°C - 50°C Współczynnik temperatury Pmax: -0.29%/C Współczynnik temperatury Voc: -0.25%/C Współczynnik temperatury Isc: +0.045%/C Maksymalne napięcie pracy: 1500VDC Temperatura robocza: -40°C +85°C Maksymalny prąd zwrotny [A]: 25 Maks. obciążenie (śnieg/wiatr): 5400 Pa / 2400 Pa Ogniwa: Mono 60×180 mm N-type Ilość ogniw: 108 (6×18) Wymiary modułu [mm]: 1722×1134×30 Waga [kg]: 21.3 Szkło: powłoka antyrefleksyjna, 3.2mm szyba, szkło hartowane Skrzynka przyłączeniowa: IP68 Przewody: 4mm2, (+)30cm, (-)30cm Konektory: MC4-kompatybilne INWERTER SOLARNY ESB-10kW-48 PARAMETRY WEJŚCIOWE Nominalne napięcie wejściowe 230 VAC Zakres napięcia wejściowego 90-280 VAC Częstotliwość napięcia pracy 50 Hz/60 Hz (automatyczne wykrywanie) PARAMETRY WYJŚCIOWE Napięcie wyjściowe 230 VAC Moc ciągła (zasilanie z sieci) 10000VA Moc ciągła (zasilanie PV / AKU) 5000W Sprawność 93% Czas przełączenia 15 ms Przebieg napięcia na wyjściu Czysta Sinusoida MAGAZYN ENERGII Napięcie akumulatora 48 VDC Napięcie ładowania akumulatora 54 VDC Zabezpieczenie przed przeładowaniem akumulatora 63 VDC ŁADOWANIE Rodzaj ładowania MPPT Maksymalna moc paneli PV 5000W Zakres napięcia pracy MPPT 120-450 VDC Maksymalne napięcie obwodu paneli PV 500 VDC Maksymalny prąd ładowania z paneli PV 80 A Maksymalny prąd ładowania z sieci 60 A Maksymalny prąd ładowania 80 A WYMIARY WAGA Wymiary Gł. x Sz. x Wys. [mm] 115 x 300 x 400 Waga [kg] 10 WARUNKI PRACY Temperatura pracy -10°C ~ +50°C Wilgotność 5%-95% wilgotność względna (bez kondensacji) Stopień ochrony (IP) IP21 Parametry modułu baterii Typ ogniwa: LiFePO4 Nominalne napięcie: 51,2 V (16S) Nominalna pojemność (Ah): 100 Ah Nominalna pojemność (Wh): 5120 Wh Wymiary: 495 x 230 x 570 mm Waga: 48 kg Złącze: 6 mm (wciskane) Materiał obudowy: stal malowana Wbudowany BMS: TAK Sprawność: > 99,5% Samorozładowanie (miesiąc): < 3% Łączenie szeregowe modułów: NIE Żywotność (spadek poj. o 20%) - 0.5C, 25°C@80% DOD: 3000 cykli - 0.5C, 25°C@50% DOD: 6000 cykli Temperatura rozładowania: -20°C ÷ 50°C Temperatura ładowania: 0°C ÷ 50°C Temperatura przechowywania: -20°C ÷ 30°C Stopień IP: IP20 Wyświetlacz: TAK Komunikacja: RS485, RS232, CAN, Dry contact Autoadresowanie: TAK Znamionowy zakres napięcia pracy: 44,8 ÷ 57,6 V Napięcie ładowania: 57,6 V Zalecane napięcie ładowania: 55,2 V Maksymalne napięcie ładowania: 58,4 V Zalecane napięcie rozładowania: 44,8 V Krytyczne napięcie rozładowania: 43,2 V Zalecany prąd ładowania: < 50 A Maksymalny prąd ładowania: 100 A Maksymalny ciągły prąd rozładowania: 100 A Maksymalny prąd rozładowania: 150 A Bezpieczeństwo przesyłki Ze względów bezpieczeństwa zestaw wysyłany jest na specjalnej palecie. W ofercie posiadamy zestawy o różnych mocach, akumulatory, inwertery, przetwornice oraz akcesoria montażowe.
