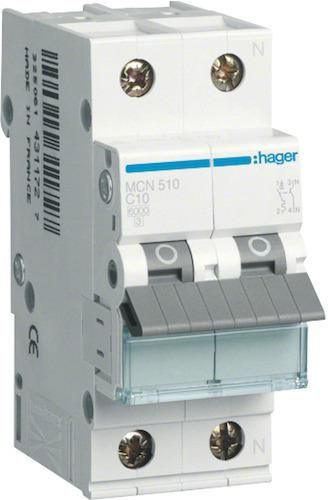

HAGER MCB Wyłącznik nadprądowy 6kA 1P+N C 10A (MCN510E) Piaski

Hager, MCB Wyłącznik nadprądowy Icn=6000A 1P+N C 10A, MCN510E Konstrukcja Liczba biegunów chronionych: 1 Liczba biegunów: 2 P Układ biegunów: 1P+N Charakterystyka wyzwalania: C Funkcje Z rozłączanym biegunem N: Tak Konfiguracja Liczba modułów: 2 Charakterystyka elektryczna Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA Napięcie znamionowe łączeniowe Ue (AC): 230 V Typ napięcia zasilającego: AC Częstotliwość: 50/60 Hz Napięcie Znamionowe napięcie izolacji Ui: 500 V Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V Prąd Prąd znamionowy In: 10 A Prąd znamionowy wyłączalny zwarciowy roboczy Ics: 6 kA Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1.13 / 1.45 In Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 5 / 10 In Min./max. wartość natężenia prądu DC zadziałania zabezpieczenia bezzwłocznego: 7 / 15 In Min./max. wartość natężenia prądu DC zadziałania zabezpieczenia zwłocznego: 1.13 / 1.45 In Zdolność wyłączania 1P przy 400 V (EN 60947-2).: 3 kA Znam. zdolność wyłącz. zwarciowego Icn poniżej 230V AC zgodnie z IEC 60898-1: 6 kA Prąd znamionowy wyłączalny zwarciowy graniczny Icu dla ETIM (PN-EN 60947-2): 10 kA Zdolność wyłączania 240V (NF EN 60947-2): 10 kA Prąd / Temperatura Prąd znamionowy w temperaturze -25°C: 11.1 A Prąd znamionowy w temperaturze -20°C: 11 A Prąd znamionowy w temperaturze -15°C: 10.8 A Prąd znamionowy w temperaturze -10°C: 10.5 A Prąd znamionowy w temperaturze -5°C: 10.5 A Prąd znamionowy w temperaturze 0°C: 10.4 A Prąd znamionowy w temperaturze 30°C: 10 A Prąd znamionowy w temperaturze 35°C: 9.3 A Prąd znamionowy w temperaturze 40°C: 9.2 A Prąd znamionowy w temperaturze 45°C: 9 A Prąd znamionowy w temperaturze 50°C: 8.5 A Prąd znamionowy w temperaturze 55°C: 8.7 A Prąd znamionowy w temperaturze 60°C: 8.6 A Prąd znamionowy w temperaturze 65°C: 8.4 A Prąd znamionowy w temperaturze 70°C: 8.3 A Współczynnik korekcyjny prądu Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie: 1 Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie: 0.95 Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie: 0.9 Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie: 0.85 Współczynnik korekcyjny wyzwalacza bezzwłocznego przy częstotliwości 100 Hz: 1.1 Współczynnik korekcyjny wyzwalacza bezzwłocznego przy częstotliwości 200 Hz: 1.2 Współczynnik korekcyjny wyzwalacza bezzwłocznego przy częstotliwości 400 Hz: 1.5 Współczynnik korekcyjny wyzwalacza bezzwłocznego przy częstotliwości 60 Hz: 1 Wymiary Głębokość produktu: 70 mm Wysokość produktu: 83 mm Szerokość produktu: 35 mm Częstotliwość Częstotliwość (zakres do ETIM): 50 do 60 Hz Moc Całkowite straty mocy dla prądu znamionowego: 3.8 W Straty mocy na biegun dla prądu znamionowego: 1.9 W Wytrzymałość Wytrzymałość elektryczna (liczba cykli): 4000 Wytrzymałość mechaniczna (liczba cykli): 20000 Instalacja / Montaż Moment dokręcający: 2,8 Nm Podłączenie Przekrój przewodu elastycznego (linka) w zacisku: 1 / 25mm² Przekrój przewodu sztywnego (drut) w zacisku: 1 / 35mm² Pojemność zacisku wejściowego/wyjściowego dla przewodu sztywnego (drut): 1 / 35 mm² Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka): 1 / 25 mm² Rodzaj przyłącza: ze śrubą Norma Norma: EN 60898-1 Dyrektywa europejska WEEE: dotyczy Bezpieczeństwo Stopień ochrony: IP20 Warunki użytkowania Temperatura robocza: -25...70 °C Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: 2 Klasa ograniczenia energii I²t.: 3 Temperatura przechowywania/transportu: -25...80 °C
