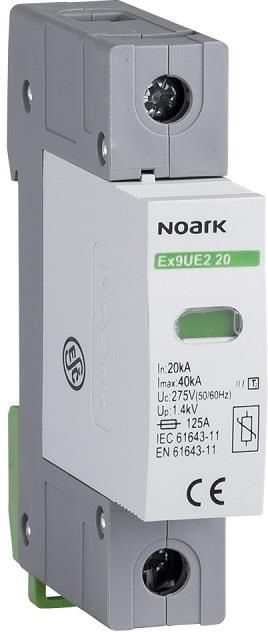

Ogranicznik przepięć Ex9UE2 1P 275VAC 20kA 103347 Ozorków

CHARAKTERYSTYKA OGÓLNA Ograniczniki przepięć Ex9UE służą do ochrony instalacji elektrycznych przed przepięciami atmosferycznymi i łączeniowymi. Testowane są zgodnie z normą EN 61643-11. Optyczny wskaźnik stanu wkładki warystorowej informuje o zużyciu elementu. Wbudowany styk pomocniczy pozwala na sygnalizację elektryczną stanu wkładki. Możliwa bezpieczna wymiana zużytej wkładki warystorowej bez odłączania urządzenia. - Ograniczniki przepięć - Typ 1+2 (Klasa I+II, T1+T2, B+C) Typ 2 (Klasa II, T2, C) - Wykonanie zgodne z EN 61643-11 - Napięcie trwałej pracy od 275 V do 440 V AC - Wersje podłączenia 1+0, 1+1, 2+0, 3+0, 3+1 i 4+0 - Wymienna wkładka warystorowa - Dostępne z i bez styku pomocniczego - Optyczny wskaźnik stanu wkładki warystorowej DANE TECHNICZNE PRODUKTU Typ: Ex9UE2 20 1P 275 Nr artykułu: 103347 Napięcie trwałej pracy Uc: 275 V AC Podłączenie: 1 + 0 Styk pomocniczy: Nie Częstotliwość: 50/60 Hz Szerokość: 17.5 mm (na biegun/moduł) Wysokość: 83 mm (89 mm z uchwytem na listwę) Wysokość czoła: 45 mm Waga (na biegun/moduł) T1+2 / T2: 0.15 / 0.11 kg Montaż: Na szynie standardowej TS 35 mm Stopień ochrony: IP40, IP20 zaciski Zaciski: śruby M5 Przekrój zacisków przyłączeniowych: 2.5 — 35 mm2 Moment dociskowy śrub zaciskowych: 2 — 3.5 Nm Przekrój zacisków styku pomocnicznego: 0.14 — 1.5 mm2 Temperatura otoczenia: -40 - +80 °C Znamionowy prąd wyładowczy In 20 kA (8/20 µs) na fazę / 40 kA (8/20 µs) dla NPE (+1) moduł Maksymalny prąd wyładowczy Imax 40 kA (8/20 µs) Napięcie trwałej pracy Uc 275 V AC do 440 V AC na fazę / 255 V AC dla NPE (+1) moduł
