Adapter SDIP-20-AD0 Otyń

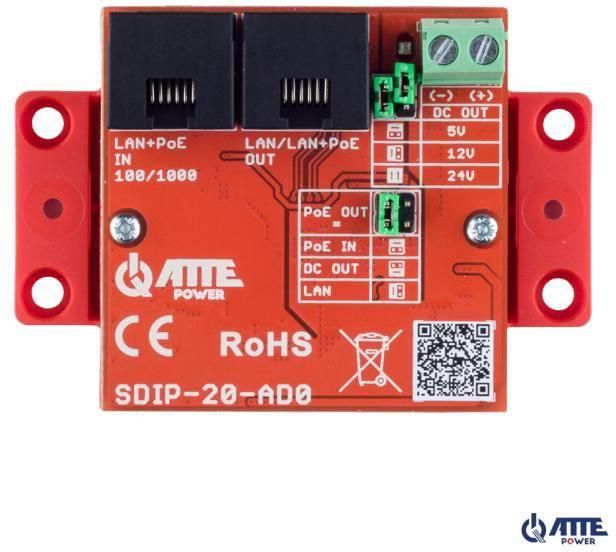

Adapter PoE Gigabit Ethernet obniżający napięcie Vout 5V/12V/24V, Pout max 20W 802.3at/af oraz PASSIVE Adapter SDIP-20-AD0 przeznaczony jest do zasilania dodatkowych urządzeń poprzez linię PoE lub obniżenie napięcia PoE obecnego we wtyku RJ45 przy przepustowości 10/100/1000Mbps. Odpowiednie kombinacje zworek pozwalają na wybór właściwej konfiguracji zasilania POE na wyjściu jak i poziomu napięcia wyjściowego z przetwornicy. Jeden zestaw zworek pozwala wybrać wartość napięcia wyjściowego DC przetwornicy na poziomie 5V, 12V lub 24V. Drugi zestaw zworek odpowiada za konfigurację zasilania dostępnego w porcie wyjściowym LAN. Pozwala na przeniesienie na wyjście zasilania PoE z wejścia, obniżeniu napięcia PoE do ustawionego zworkami w przetwornicy lub wyłączeniu zasilania i pozostawieniu tylko transmisji LAN. Adapter jest przeznaczony do współpracy ze switchem PoE pracującym w standardzie 802.3at/af lub PoE PASSIVE.Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich przestrzeniach. Dodatkowe kołki montażowe lub adapter pozwalają na montaż w obudowach ABOX lub na szynie TH35. NAJWAŻNIEJSZE CECHY: port wejściowy jak i wyjściowy zapewniają transmisję LAN (LAN + PoE) z prędkością 1000 Mbps w jednym urządzeniu łączymy funkcjonalności całej rodziny przetwornic serii ASDC-12-xx-HS Uwagi instalacyjne: Sumaryczna moc pobierana przez podłączone do adaptera odbiorniki nie może przekroczyć budżetu mocy oferowanego przez switch zasilający. Przed podłączeniem odbiornika należy się upewnić jaki jest właściwy poziom napięcia PoE oraz na których parach powinno zostać podane zasilanie. Przed podłączeniem odbiorników PoE PASSIVE (np. anteny WiFi) upewnij się, że wartość napięcia oraz polaryzacja na pinach RJ45 switcha lub adaptera zasilającego są zgodne z wartościami dopuszczanymi przez odbiornik. Podanie niewłaściwego napięcia zasilającego, błędnej polaryzacji lub dobór złych par zasilających może skutkować niestabilną pracą lub w niektórych przypadkach uszkodzeniem urządzenia DANE TECHNICZNE: Obsługiwane zasilacze PoE 802.3 at/af RJ45 Port 10/100/1000MbpsPASSIVE PoE RJ45 Port 10/100/1000Mbps Złącza 2x RJ45 Port 10/100/1000MbpsNapięcie wyjściowe Vout – terminal połączeniowy DC OUT Napięcie wyjściowe DC OUT 5 VDC / 12 VDC / 24 VDC +/-5% ustawiane zworkąPoE OUT brak / 5 VDC / 12 VDC / 24 VDC +/-5% ustawiane zworkąPINY PoE: 4,5 (V+) 7,8 (V-) PassivePoE Moc wyjściowa DC OUT max. 20W Napięcie wejściowe 44 ... 56 VDC (PoE)PINY PoE: 1,2 (V-) 3,6 (V+) 4,5 (V+) 7,8 (V-) Zabezpieczenia Zabezpieczenie przeciążeniowe przetwornicy 2A z auto powrotem Sygnalizacja LED czerwona - obecność napięcia wyjściowego Konstrukcja obudowy Podstawa montażowa uniwersalna, kołki montażowe, szyna TH35 z dodatkowym uchwytem, możliwość przykręcenia do płaskiej powierzchni Stopień ochrony IP20 Zakres temperatur pracy -25°C ... +50°C Wymiary 51 x 51 (73)x 21 mm Waga 0,031 kg PRZYKŁADY ZASTOSOWAŃ: Zasilanie urządzenia Passive PoE 24V z linii PoE 48V Zasilanie punktu dostępowego AP Passive PoE 24V z linii PoE 48V Zasilanie urządzeń dodatkowych napięciem 12V z linii PoE Zastosowanie przetwornicy do zasilania kamery IP bez PoE z 12V Zasilanie z linii PoE kamery IP PoE oraz dodatkowych urządzeń 12V - mikrofon Zasilanie z linii PoE kamery IP oraz dodatkowych urządzeń 12V - stacja bramowa, przekaźnik, sygnalizator
