F&F MeternetPRO licencja urządzenia token LIC-MT-D Orzesze

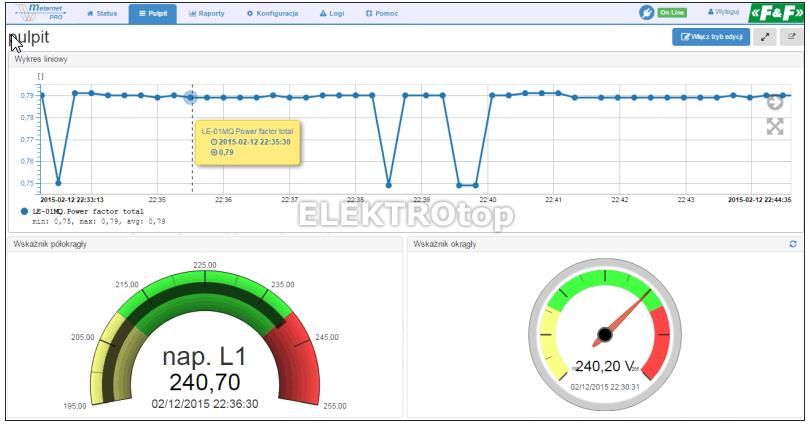

Meternet PRO System zdalnego odczytu, rejestracji i sterowania (internet / ethernet / RS-485) Przeznaczenie Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu jest poprzez dowolną przeglądarkę internetową. W przypadku sieci LAN z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet. Działanie Aplikacja systemowa wraz z serwerem MT-CPU-1 stanowi jednostkę centralna systemu. Spełnia ona rolę Mastera w sieci modbus. Urządzenia systemowe komunikują się poprzez sieć RS-485 zgodnie ze standardem protokołu komunikacyjnego Modbus RTU. Wymiana danych pomiędzy licznikami a aplikacją realizowane jest za pośrednictwem portu RS-485 wbudowanego w serwer MT-CPU-1, standardowego konwertera RS-485<->USB (WE-1800BT) lub konwertera LAN/Ethernet (ATC-1000). W przypadku sieci LAN z routerem z publicznym adresem IP istnieje możliwość odczytu danych poprzez internet. Sieć RS wykonane jest za pomocą dwużyłowego (ekranowanego) przewodu sygnałowego typu "skrętka" (UTP, FTP). Odczytane dane archiwizowane są w pamięci zewnętrznej (HDD/SSD, Flash, hosting) podłączonej do serwera. Dane można dowolnie kształtować zgodnie z funkcjami programowymi. Funkcje * nie wymaga instalacji programów na sprzęcie użytkownika * status - panel podglądu wydajności pracy systemu * pulpit (dashboard) - okno wskaźników i paneli sterowania * widgets - wskaźniki graficzne przypisywane do rejestrowanych wartości (wskazówkowe, słupkowe, trendy) * konfiguracja - proste ustawienia systemu bez umiejętności programowania, definicja nazw urządzeń, nastawy systemowe * łatwa integracja z urządzeniami obcymi, takimi jak liczniki wody, gazu, itp. * raporty - podgląd bieżących i archiwalnych wartości rejestrowanych (tabela wyników, wykresy), filtry raportowe, zakresy czasowe * eksport danych- bezpośredni zapis do pliku csv, transfer po sieci LAN, import danych w postaci pliku csv na komputer użytkownika * nastawy systemowe - czas rejestracji (min. 1 sek), parametry komunikacji Modbus i TCP * moduł programowy "matematyka" - możliwość przekształceń algebraicznych czytanych wartości * moduł programowy "energia" - rozliczanie abonentowe zużycia energii Serwer sprzętowy MT-CPU-1 Komputer zarządzający systemem - odpytuje urządzenia, archiwizuje dane, zarządza komunikacją i dystrybucja danych. Dane techniczne napięcie zasilania 9÷30V DC pamięć systemowa 8GB zegar RTC TAK typ baterii 2032 (litowa) temperatura pracy -25÷50°C przyłącze PWR/RS zaciski śrubowe 1,5mm² wymiary 6 modułów (105mm) montaż na szynie TH-35 Tryby pracy i licencje Aby uzyskać pełną funkcjonalność programu należy zakupić licencję podstawową programu, wybranych modułów programowych oraz licencje (token) za każde urządzenie wchodzące w skład systemu . Liczbę tokenów dla danego urządzenia przedstawia aktualne zestawienie asortymentowo-cenowe dostępne na stronie internetowej. Każde urządzenie dołożone do systemu zabiera odpowiednia liczbę tokenów. W ramach wykupionej liczby tokenów użytkownik może swobodnie zestawiać różne urządzenia w systemie, np. mając licencje na 8 tokenów możemy w systemie zestawić 4 liczniki LE-03M lub tylko jeden Licznik LE-03MP. Program w trybie demo ma odblokowane wszystkie płatne moduły programowe oraz nieograniczona liczbę tokenów. Wyniki odczytu ograniczane są do dwóch ostatnich cyfr. Licencje LIC-MT-D licencja urządzenia - token LIC-MT-B licencja progeamu - wersja podstawowa LIC-MT-P licencja rozszerzenia - moduł "pulpit" LIC-MT-R licencja rozszerzenia - moduł "raporty" LIC-MT-M licencja rozszerzenia - moduł "matematyka" LIC-MT-OC licencja rozszerzenia - moduł "wyjście CSV" LIC-MT-E licencja rozszerzenia - moduł "energia" LIC-MT-I licencja rozszerzenia - implementacja obca Moduł rozliczeń abonentowych zużycia energii elektrycznej LIC-MT-E "energia" Moduł rozliczeń abonentowych zużycia energii elektrycznej (lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp.). Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.
