Optimum Tokarka Th 4210V 3462060 Opole

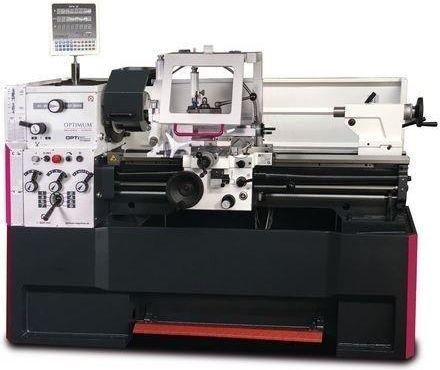

OPTIturn TH 4210V - Tokarka centralna i wrzecionowa z bezstopniowo regulowaną prędkością obrotową za pomocą przemiennika częstotliwości firmy SIEMENS Opis tokarki OPTIturn TH 4210V Optimum : Hartowana i szlifowana prowadnica osi Z Uchwyt wrzeciona Camlock DIN ISO 702-2 nr 6 Precyzyjnie wykonane sanki Pokrętła z regulowaną dokładną skalą 0,04 / 0,02 mm Poczwórny uchwyt narzędziowy Wszystkie prowadnice mogą być regulowane za pomocą listew klinowych Zakres regulacji górnego suportu ± 90° Gwarantowana współosiowość końcówki wrzeciona lepsza niż 0,015 mm Wrzeciono główne pracujące w kąpieli olejowej Koła zębate gładkie, hartowane i szlifowane z 2 nastawnymi precyzyjnymi łożyskami stożkowymi Koła ręczne odsprzężone i przetestowane zgodnie z EN 23125 Przełącznik dwukanałowy prawy-lewy przetestowany zgodnie z EN 23125 Przełącznik z obliczeniem cyklu życia, przetestowany zgodnie z EN ISO 13849 Wszystkie podziałki metryczne w zakresie 0,2 do 14 mm/obr i wszystkie gwinty calowe w zakresie 72 - 2 skoki na cal są regulowane bez zmiany przekładni za pomocą dźwigni w pulpicie sterowania Obroty w prawo / w lewo na wózku łoża poprzez przełączane wrzeciono Centralne smarowanie w prowadnicy łoża Konstrukcja i łoże maszyny wykonane z odlewanego Meehanitu odlewane w jednym kawałku Wrzeciono prowadzące Urządzenie do zatrzymania awaryjnego ze sterowaniem nożnym Kółka ręczne bezpieczeństwa z funkcją zwalniania w osi X i Z Końcówka do toczenia stożków ± 10 mm regulowana Końcówka i kółko ręczne z regulowaną dokładną skalą 0,025 mm Szybka, łatwa i beznarzędziowa regulacja za pomocą dźwigni zaciskowej Mocno użebrowane łoże pryzmatyczne, hartowane indukcyjnie i precyzyjnie szlifowane z żeliwa szarego Urządzenie do chłodzenia z oddzielnym zbiornikiem chłodziwa ze wskaźnikiem poziomu i separatorem oleju; łatwe i kompletne opróżnianie i czyszczenie zgodnie z DIN Lampa maszynowa LED z ochroną chipa Przetwornica częstotliwości Siemens Sinamics / zintegrowane zabezpieczenie Szybkozmienny uchwyt stalowy 5-B Uchwyt stalowy 20 x 100 typ D do dłuta kwadratowego 18 mm Zakres dostawy: TH 4210V Stałe przejście maskownicy Ø 15 - 145 mm Przebieg maskownicy Ø 10 - 145 mm 75 mm Oświetlenie maszynowe LED Tuleja redukcyjna MK 6 / MK 4 Stały punkt centrujący MK 4 Zestaw do zmiany biegów Ogranicznik pozycji z precyzyjną regulacją Wstępne napełnienie maszyny olejem wysokiej jakości Narzędzie do obsługi TH 4210V Uchwyt stalowy szybkowymienny 5-B Uchwyt stalowy 25 x 120 typ D do dłut kwadratowych Nie zapomnij o uchwycie tokarskim! Dane techniczne: Model TH 4210V Moc silnika napędowego 5,5 kW Napięcie zasilania 400 V Częstotliwość sieci 50 Hz System chłodziwa Moc pompy chłodziwa 100 W Standard DIN EN 55011 Klasa EMC C3 Liczba zakresów prędkości 2 Regulacja prędkości Regulowane elektronicznie Zakres prędkości 30 – 3000 min¯¹ Uchwyt wrzeciona Camlock DIN ISO 702-2 nr 6 Otwór wrzeciona/ przejście wrzeciona Średnica 52 mm Stożek wrzeciona MT 6 Uchwyt stalowy Wysokość montażu maks. 25 mm Mocowanie na koncie tylnym MT 4 Suw dudki konikowej 120 mm Średnica dudki ogonowej 50 mm Liczba boisk Metryczna 39 Liczba boisk Cale 45 Liczba skoków Gwint modułu 18 Przesuw górnej zasuwy 140 mm Przesunięcie wózka krzyżowego 230 mm Przesuwanie się zjeżdżalni łóżka 780 mm Całkowite podłączone obciążenie 5,6 kW Wysokość środka 210 mm Najwyższy poziom 1000 mm Przechylanie się nad łożem maszyny 420 mm Średnica huśtawki w moście łóżka 590 mm Przechylanie się nad ślizgiem poprzecznym 250 mm Długość zawracania w moście łóżkowym 260 mm Szerokość łóżka 250 mm Długość (produktu) 2031 mm Szerokość/głębokość (produkt) 915 mm Wysokość (produktu) 1415 mm Waga (netto) 1162 kg
