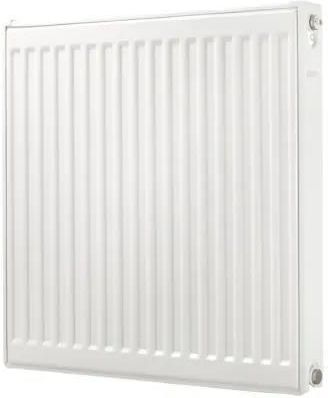

Diamond 21 600x1800 Olszyna

DIAMOND GRZEJNIK STALOWY TYP-21 600X1800,ZASILANIE BOCZNE, Z MOCOWANIEM,21-600X1800 Grzejniki stalowe DIAMOND stosowane są w zamkniętych oraz otwartych układach jedno – dwururowych C.O. Wyprodukowane zostały z wysokogatunkowej blachy stalowej, walcowanej na zimno. Wykończone są za pomocą najnowocześniejszych lini technologicznych. Grzejniki są odtłuszczone, cynkofosforowane, zagruntowane kataforycznym malowaniem wstępnym, a następnie pokryte proszkiem antyelektrostatycznym i wypalane w 200 stopniach. Kolor biały (RAL 9016). Zbudowany jest z jednej płyty i jednego wydajnego konwektora, powierzchnie boczne obudowane osłonami, powierzchnia górna przykryta osłoną typu grill. Podłączenie dolne lub boczne. Grzejnik sprzedawany łącznie z wieszakiem. KOD PRODUKTU Wymiar L (Długość) [mm] Φ( T=30°C) Φ( T=50°C) Φ( T=60°C) Km Współczynnik „n” 21-600X1800 1800 1170 2274 2883 14,0229 1,3008 ΔT 30 – (55/45/20°C) ΔT 50 – (75/65/20°C) ΔT 60 – (90/70/20°C) gdzie: ΔT – średnia różnica temperatur t1 – temperatura wody zasilającej grzejnik t2 – temperatura wody wypływającej z grzejnika t3 – temperatura powietrza w pomieszczeniu SPOSÓB PODŁĄCZENIA GRZEJNIKA : KOD GRZEJNIKA WYSOKOŚĆ H [mm] WAGA [kg/metr bieżący] POJEMNOŚĆ WODNA [litr/metr bieżący] TYP-21 600 28,00 5,70 W tabeli zawarte są wartości dla grzejników o długości 1m. W przypadku, gdy potrzebują państwo wartości dla innych długości należy liczbę z tabeli pomnożyć przez współczynnik długości. Dla przykładu: Dla grzejnika o długości 800 – 0,8 Dla grzejnika o długości 1600 – 1,6 WYSOKOŚĆ GRZEJNIKÓW TYP-21 H [mm] H1 [mm] H2 [mm] H3 [mm] H4 [mm] 600 545 333 355 137,5 H – wysokość całkowita H1 – rozstaw przyłączy H2 – rozstaw otworów montażowych H3 – odległość pomiędzy zawieszkami grzejnika H4 – odległość od krawędzi zawieszki do krawędzi grzejnika (wysokość zawieszki 30mm) DŁUGOŚĆ GRZEJNIKÓW TYP-21 L [mm] L1 [mm] L2 [mm] 400-1400 100 - 1600 100 800 1800 100 900 2000 100 1000 L – długość całkowita L1 – odległość od krawędzi grzejnika do końca zawieszki L2 – odległość od krawędzi grzejnika do środka zawieszki 2 (tylko dla grzejników L≥1600mm)
