F&F Wielofunkcyjny Wskaźnik Parametrów Sieci (Dmm5T2) Olsztyn

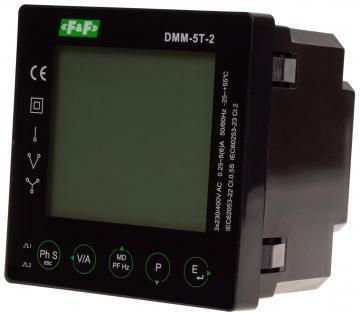

Wskaźnik parametrów sieci DMM-5T-2 Wielofunkcyjny wskaźnik parametrów sieci. Jednofazowy i trójfazowy. Posiada certyfikat zgodności z MID. Przeznaczenie DMM-5T-2 to wielofunkcyjny, uniwersalny wskaźnik tablicowy 96x96 mm. Precyzyjnie monitoruje wszystkie istotne parametry sieci elektrycznej - włącznie z analizą kierunku przepływu energii i rozkładem harmonicznych napięcia i prądu. Pracuje w układach do pomiaru bezpośredniego, półpośredniego oraz pośredniego. Jest wyposażony w interfejs komunikacyjny Modbus RTU, co umożliwia zdalny odczyt mierzonych wartości. Wielofunkcyjny wskaźnik parametrów sieci DMM-5T-2 Charakterystyka produktu Mierzone parametry: napięcia i prądy fazowe, napięcia międzyfazowe, częstotliwość, kolejność faz, moc czynna, bierna, pozorna, zapotrzebowanie na moc i prąd, współczynnik mocy, pełny, czterokwadrantowy pomiar energii (zarówno pobieranej jak i oddawanej do sieci) analiza rozkładu harmonicznych napięcia i prądu do 63-harmonicznej włącznie. Dokładność pomiarów: energia czynna – klasa 0,5S, napięcia, prąd, częstotliwość – 0.2 %, moc czynna – 0,5 %, moc bierna i pozorna – 1 %, energia bierna – 2 %. Konfiguracja mierzonej sieci: 3-fazowa, 4-przewodowa, 3-fazowa, 3-przewodowa, 1-fazowa, 2-przewodowa. Układ pomiarowy: bezpośrednio (do 5 A), półpośredni z wykorzystaniem przekładników prądowych, pośredni z wykorzystaniem przekładników napięciowych i prądowych. Komunikacja: interfejs RS485 i obsługa protokołu Modbus RTU, dwa wyjścia impulsowe. Wyświetlacz LCD: podświetlany wielofunkcyjny wyświetlacz LCD, wskaźnik współczynnika mocy, bargraf do czytelnego zobrazowania poziomu obciążenia. Rozmiar obudowy: 96 x 96 x 62 mm. Dane techniczne Typ analizator parametrów sieci Sieć 1P2W - Jednofazowa, dwuprzewodowa / 3P3W – Trójfazowa, trzyprzewodowa / 3P4W - Trójfazowa, czteroprzewodowa Pomiar prądu - prąd znamionowy In 0.25 -5 (6) A (rzeczywista wartość mierzonego prądu zależeć będzie od wielkości zastosowanych przekładników prądowych) Pomiar prądu - przeciążalność (ciągła) 120% In Pomiar prądu - pobór mocy mniej niż 0.5 VA/fazę Pomiar napięcia - zakres pomiarowy 58 – 276 V AC (napięcie fazowe L-N), 100 – 480 V AC (napięcie międzyfazowe L-L) Pomiar napięcia - częstotliwość 45 - 55 Hz Pomiar napięcia - Przeciążalność (ciągła) 120% Un Całkowity pobór mocy typowy 2 VA, chwilowy 15 VA Temperatura robocza 25°C - 55°C Temperatura przechowywania -40°C - 70°C Wilgotność względna 0 - 95% (bez kondensacji pary i gazów agresywnych) Klasa zanieczyszczeń 2 Palność obudowy UL94 – V0 Stopień ochrony Front – IP54; Tył – IP20 Rozmiar obudowy 96 x 96 x 62 mm Rozmiar otworu montażowego 92 x 92 mm Grubość panelu 1 – 5 mm Wyjścia impulsowe 2 Port RS-485 Port komunikacyjny zgodny z interfejsem Modbus RTU; Prędkość transmisji: 2400/4800/9600/19200/38400 bps; Parzystość: brak, even, odd; Bity stopu: 1, 2 Napięcie 0 - 9999.9 kV; Dokładność 0,2 % Prąd 0 - 9999.9 kAp; Dokładność 0,2 % Współczynnik mocy -1 - +1; Dokładność 1% Częstotliwość 45 - 65 Hz; Dokładność 0,2 % Moc czynna 0 - 3600 MW; Dokładność 0,5 % Moc bierna 0 - 3600 MVAr; Dokładność 1 % Moc pozorna 0 - 3600 MVA; Dokładność 1 % Energia czynna 0 - 9999999.9 kWh; Dokładność Klasa 0.5S (IEC62053-22) Energia bierna 0 - 9999999.9 kVArh; Dokładność 2 % Kąt fazowy Dokładność 2 % Współczynnik zawartości harmonicznych prądu (su-maryczny lub indywidualny od 2 – 63 harmonicznej) 0 - 100%; Dokładność 2 % Współczynnik zawartości harmonicznych napięcia (sumaryczny lub indywidu-alny od 2 – 63 harmonicz-nej) 0 - 100%; Dokładność 2 %
