Magewell Pro Capture Hdmi Oborniki

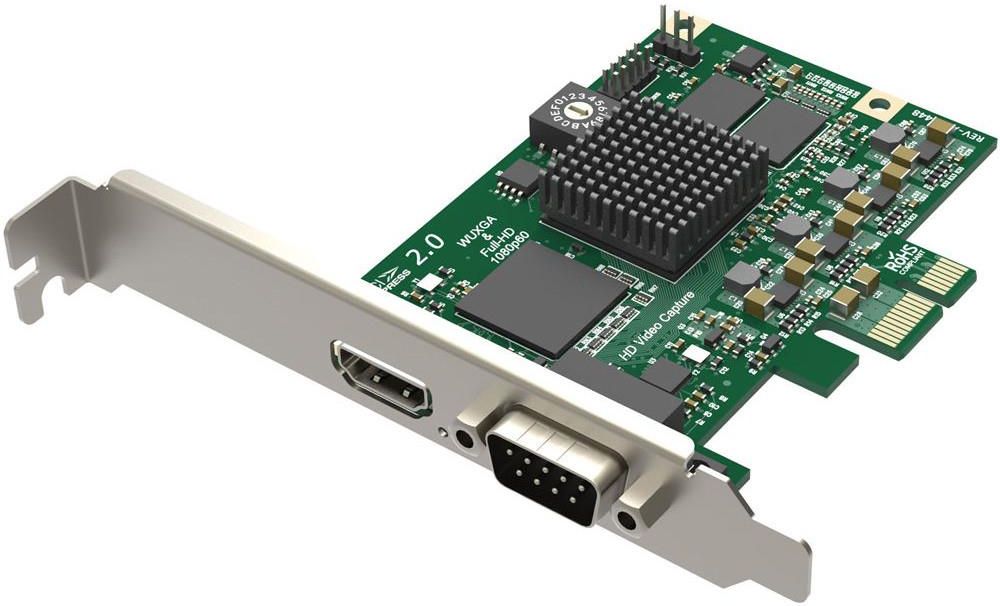

Magewell Pro Capture HDMI (11040) | Wewnętrzna karta przechwytująca PCIe (Gen2 x1), HDMI, Component, Composite, S-Video Magewell Pro Capture HDMI jest profesjonalną kartą przechwytującą wideo ze złączem HDMI oraz D-Sub w standardzie DB9. Dzięki dołączonej przejściówce, poza standardem HDMI, możemy przechwytywać S-Video, Component oraz Composite, wszystkie wraz z sygnałem audio. Karta obsługuje rozdzielczość do 2048x2160 pikseli, współpracując z systemami Windows, Linux i Mac OS. Posiada funkcje takie jak crop, deinterlacing, sprzętowy znacznik czasowy, konwersja przestrzeni kolorów oraz zmiana proporcji obrazu czy skalowanie góra/dół, autodetekcja sygnału z wykryciem formatu czy time code. Urządzenie przeznaczone do ciągłej pracy 24 godziny na dobę, 7 dni w tygodniu z możliwością wpięcia wielu kart do jednego systemu. W zestawie kabel breakout DB9 na YC + Composite + Analog Audio + Component. Cechy Magewell Pro Capture HDMI (11040) Wejście HDMI oraz DB9 Kabel breakout w zestawie Pozwala na obsługę jednego sygnału z protokołów HDMI + umieszczone audio, Component + Audio, Composite + Audio, S-Video + Audio Wsparcie do rozdzielczości 2048x2160 Interfejs PCIe Gen2 x1 Silnik wideo 10-bit Funkcje jak deinterlacing, crop, korekcja kolorów, sprzętowy znacznik czasowy, skalowanie góra/dół czy konwersja proporcji obrazu Autodetekcja formatu sygnału wejściowego Time Code Wsparcie ogromnej ilości oprogramowania Przeznaczona do ciągłej pracy 24 godziny na dobę, 7 dni w tygodniu Niska latencja Możliwość podłączenia wielu kart do jednej stacji Lista sprawdzonego kompatybilnego oprogramowania z serią Magewell Pro Capture: Adobe Connect Adobe Flash Media Live Encoder Amcap BlueJeans Camtasia Studio Cisco Webex Meetings DingCaster Discord Discover Video Multimedia Encoder Discover Video Streamsie DisplayNote Montage ECamm Live Elecard Codec Works Elecard Multistream player Forsite MWCC Google Plus Hangouts Gotomeeting GrandVJ Graphedit Gstreamer Hecoos Hirender iAVCast Kaltura Livestream Livestrom ManyCam Medialooks Direct Take Meridix Broadcast Producer Metus Ingest Microsoft Lync Microsoft Teams mimoLive OBS Classic OBS Studio Panopto Polywall Presentations 2Go Quicktime Player Real Producer Plus Resolume Restream Skype Skype for business Slack Streambox Streamstar UltraGrid VidBlasterX VideoStitch Vidyo VirtualDub VLC vMix Watchout Windows Media Encoder Wirecast XSplit Broadcaster XSplit Gamecaster YCD Multimedia Zoom.us Każde inne oprogramowanie do przechwytywania i streamingu oparte na DirectShow/V4L2/AVCaptureSession W zestawie x1 Magewell Pro Capture HDMI (11040) x1 Uchwyt z niskim profilem (AC01171) x1 DB do YC + Composite + Analog Audio + Component breakout Specyfikacja Magewell Pro Capture HDMI (11040) Wspierane systemy operacyjne Windows: Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 i x64) i nowsze Linux (obsługa architektury x86, x64 i ARM): Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 i x64) i nowsze CentOS 6.5/7 (x86 i x64) i nowsze Fedora 25/26/27 (x86 i x64) i wyżej Red Hat 6.5 (x86 i x64) i nowsze Inne systemy operacyjne Linux z jądrem w wersji 2.6.35 i wyższej Mac: OS X 10.9/10.10/10.11 i nowsze macOS* 10.12/10.13/10.14/10.15/11/12/13 (nie obsługuje jeszcze macOS 14). * Więcej w drodze z nadchodzącym wsparciem dla macOS 14.x. Zalecany system operacyjny (przetestowany) Windows: Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 i x64) Linux: Ubuntu 12.04/14.04/16.04 (x86 i x64) Ubuntu 17.04/17.10/18.04 (x64) CentOS 6.5/7.2 (x86 i x64) Fedora 25/26 (x64) Red Hat 6.5 (x86 i x64) Mac: OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4 macOS 10.12/10.13.2/10.13.3/10.14.3/10.15/11/12/13 Obsługiwane interfejsy API Windows: DirectShow DirectKS Wave API/DirectSound/WASAPI Linux: V4L2 ALSA macOS: AVCaptureSession AudioUnit Interfejsy wejściowe HDMI typ A: DVI 1.0 HDMI 1.4a DB9: YC (S-Video) Kompozytowe wideo Analogowe audio (L+R) Komponentowe wideo Interfejs hosta PCIe Gen2 x1 Funkcje wejścia Automatyczne skanowanie źródeł wejściowych wideo, gdy nie ma sygnału wejściowego do aktualnie wybranego źródła wejściowego Ręczny wybór źródła sygnału wideo Automatyczny wybór połączonego (wbudowanego) źródła wejściowego audio, gdy zmienia się źródło wejściowe wideo Ręczny wybór źródła wejściowego audio Obsługa standardowej poprzeczki w oparciu o wybór źródła wejściowego wideo Obsługa wejściowych rozdzielczości wideo do 2048x2160 pikseli Funkcje specyficzne dla Component 12-bitowy przetwornik ADC Obsługa formatów kolorów RGB i YCbCr (YUV) Obsługa funkcji "Sync-on-green" (SOG), "Sync-on-luminance" (SOY) Obsługa timingów wideo DMT, CEA, CVT, GTF Sygnały wejściowe o częstotliwości pikseli do 165 MHz są digitalizowane z próbkowaniem 1:1 Sygnały wejściowe o częstotliwości pikseli powyżej 165 MHz mogą być digitalizowane z poziomym podpróbkowaniem (co powoduje pewną utratę jakości obrazu - NIE jest oficjalnie obsługiwane). Automatyczne wykrywanie formatów kolorów RGB i YCbCr Automatyczna lub ręczna regulacja fazy próbkowania Automatyczne wyrównanie w poziomie Obsługa niestandardowych taktowań wideo Obsługa niestandardowych rozdzielczości wideo dla taktowania CVT/GTF Funkcje specyficzne dla HDMI Odbiornik HDMI 225 MHz Obsługa adaptacyjnego korektora HDMI dla kabli o długości do 30m Obsługa niestandardowego EDID Obsługa ekstrakcji AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFrames Pełna obsługa kolorymetrii Obsługa 8/10/12-bitowej głębi kolorów Obsługa próbkowania kolorów RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 Obsługa do 8-kanałowych strumieni audio IEC60958/IEC61937 za pośrednictwem SDK Obsługa wyodrębniania informacji o formacji audio i danych o stanie kanału Obsługa wyodrębniania informacji o taktowaniu wideo Obsługa wyodrębniania informacji o formacie 3D Obsługa wyodrębniania kodu czasowego Sony/Canon DSLR Obsługa trybu Side-by-Side Half, Top-and-Bottom, Frame Packing 3D. Specyficzne funkcje YC i Composite 12-bitowy przetwornik ADC Obsługa standardów NTSC, PAL i SECAM Automatyczne wykrywanie standardu wejściowego wideo Formaty przechwytywania wideo Obsługa rozdzielczości przechwytywania obrazu do 2048x2160 pikseli Obsługa szybkości przechwytywania klatek do 144 klatek na sekundę (rzeczywista szybkość przechwytywania klatek może być ograniczona przez przepustowość PCIe, a przy wyższych rozdzielczościach obrazu - powyżej 1280x1024 - przez zegar pikseli wbudowanego sprzętu do przetwarzania wideo. np. maksymalna szybkość klatek przy 1920x1080 = ~ 80 kl. ) Obsługa 8-bitowych formatów przechwytywania 4:2:0: NV12, I420, YV12 Obsługa 8-bitowych formatów przechwytywania 4:2:2: YUY2, YUYV, UYVY Obsługa 8-bitowych formatów przechwytywania 4:4:4: V308, IYU2, V408, BGR24, BGR32 Obsługa 10-bitowych formatów przechwytywania 4:4:4: V410, Y410 Więcej formatów przechwytywania jest obsługiwanych przez Magewell Capture SDK Funkcje przetwarzania wideo Dwa potoki przetwarzania wideo z przepustowością przetwarzania ~180 mln pikseli/s dla każdego z nich Pełne 10-bitowe przetwarzanie wideo Kadrowanie wideo Skalowanie wideo Usuwanie przeplotu wideo: Splot Łączenie górnego i dolnego pola Tylko górne pole Tylko dolne pole Konwersja współczynnika proporcji wideo: Automatyczny lub ręczny wybór wejściowego współczynnika proporcji Automatyczny lub ręczny wybór współczynnika proporcji przechwytywania Trzy tryby konwersji proporcji obrazu: Ignorowanie (Anamorficzny), Przycinanie lub Kadrowanie (Letterbox lub Pillarbox) Konwersja formatu kolorów wideo: Automatyczny lub ręczny wybór wejściowego formatu kolorów i zakresu kwantyzacji Automatyczny lub ręczny wybór formatu przechwytywanych kolorów, zakresu kwantyzacji i zakresu nasycenia Obsługa formatów kolorów RGB, YCbCr 601, YCbCr 709, YCbCr 2020 Obsługa ograniczonego lub pełnego zakresu kwantyzacji Obsługa ograniczonego, pełnego i "rozszerzonego zakresu gamy" nasycenia Konwersja liczby klatek na sekundę wideo Kompozycja menu ekranowego wideo: Obsługa obrazu OSD w formacie PNG (do 2048x2160) Obsługa dynamicznego ładowania obrazu RGBA OSD za pośrednictwem SDK Wiele kart w jednym systemie Obsługa wielu kart podłączonych do jednego systemu Wbudowany przełącznik obrotowy do ustawiania numeru karty, z 16 pozycjami od 0 do F Drzewo urządzeń sprzętowych systemu wyświetli "01: Pro Capture HDMI", gdy przełącznik obrotowy jest ustawiony na 1 itd. Nazwy urządzeń wideo i audio wyświetlane w oprogramowaniu będą zawierać numer karty (ustawiony za pomocą przełącznika obrotowego). Wiele strumieni przechwytywania Nieograniczona liczba strumieni przechwytywania dla dowolnego kanału wejściowego Niezależne ustawienia kadrowania, proporcji obrazu, formatu kolorów, rozdzielczości, liczby klatek na sekundę, usuwania przeplotu i regulacji kolorów dla każdego strumienia. Obsługa bardzo niskiego opóźnienia Opóźnienie 64 linii wideo Tryb częściowego powiadamiania w SDK Znacznik czasu i synchronizacja A/V Sprzętowy zegar o wysokiej rozdzielczości 100ns Ramki audio (192 próbki audio) i ramki wideo są stemplowane zegarem sprzętowym Zegar sprzętowy może być synchronizowany pomiędzy kartami (poprzez SDK) Przechwytywanie wideo SG-DMA ~400 MB/s na kanał przepustowości DMA w systemie PCIe 2.0 ~200 MB/s na kanał przepustowości DMA w systemie PCIe 1.0 Obsługa automatycznego wykrywania kafelkowej powierzchni GPU Intel Obsługa DirectGMA dla chipsetów kart graficznych AMD Obsługa GPUDirect dla chipsetów kart graficznych Nvidia SDK Magewell Capture SDK dla łatwej integracji, maksymalnej elastyczności i wydajności Ulepszenia sterowników Windows Wszystkie opcje mogą być kontrolowane przez trzy poziomy klucza rejestru: poziom globalny, poziom produktu i poziom urządzenia. Nazwy filtrów wideo, audio i Crossbar można dostosować za pomocą kluczy rejestru Aktualizacja oprogramowania sprzętowego Wiele kart w jednym systemie może być aktualizowanych jednocześnie Karty mogą być aktualizowane bez wyłączania systemu (w większości przypadków, nawet restart nie jest potrzebny) Bezpieczna aktualizacja. W przypadku wyłączenia zasilania lub awarii systemu podczas aktualizacji oprogramowania układowego, zostanie ono automatycznie przywrócone do wersji początkowej. Ta funkcja jest dostępna tylko dla oprogramowania sprzętowego w wersji 1.21 i nowszych. Wskaźnik LED Diody LED stanu wskazują stan pracy każdego kanału: Wolne pulsowanie: sygnał wejściowy odblokowany Świeci: sygnał wejściowy zablokowany Podwójne mignięcie: błąd pamięci lub konfiguracji FPGA Wyłączona: nieprawidłowe oprogramowanie układowe lub zasilanie Wymiary Niskoprofilowa karta rozszerzeń PCIe x1: 92,76 mm x 68,88 mm (bez wspornika PCI) Pobór mocy Maksymalny prąd przy 12 V: ~ 0,34 A Maksymalny prąd przy 3,3 V: ~ 0,16 A Maksymalny pobór mocy: ~ 4.59 W Środowisko pracy Temperatura pracy: 0 do 60 stopni C Temperatura przechowywania: -20 do 70 stopni C Wilgotność względna: od 5% do 90% bez kondensacji
