Uni-T Miernik Rezystancji Izolacji UT-502A Nowy Dwór Mazowiecki

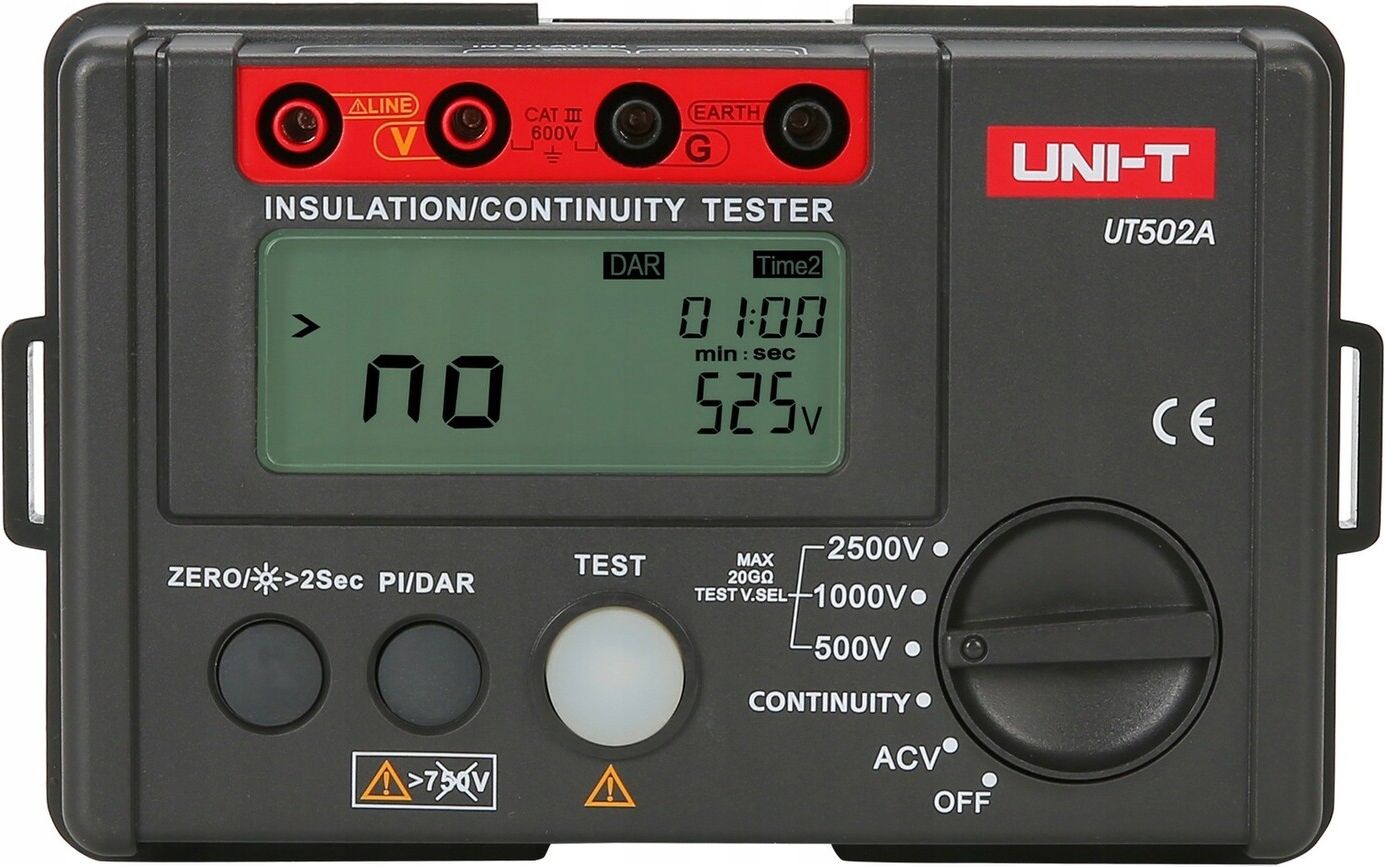

Miernik rezystancji izolacji Uni-T UT502A do 20 GΩ Uni-T UT502A służy do pomiaru rezystancji izolacji przy napięciach probierczych 500 V, 1000 V i 2500 V. Dla 500 V i 1000 V zakres wynosi do 5 GΩ, a dla 2500 V — do 20 GΩ. Przyrząd mierzy także małe rezystancje oraz napięcie przemienne AC. Jest przeznaczony dla profesjonalistów wykonujących testy izolacji w różnych warunkach, którzy potrzebują kilku napięć probierczych i dokładnie określonych zakresów pomiarowych. Najważniejsze możliwości UT502A Trzy napięcia probiercze: 500 V, 1000 V i 2500 V pozwalają dobrać tryb do wymagań wykonywanego testu. Pomiar rezystancji izolacji do 20 GΩ: najwyższy zakres jest dostępny przy napięciu probierczym 2500 V. Automatyczna zmiana zakresów: ogranicza potrzebę ręcznego przełączania przedziałów pomiarowych. Pomiar małych rezystancji: zakres 0–200 Ω z dokładnością ±(2%+3). Pomiar napięcia AC: zakres 30–750 V z dokładnością ±(2%+3). Absorpcja dielektryczna: pomiary w przedziałach 60 s/15 s oraz 60 s/30 s. Maksymalny odczyt 2000: wynik prezentowany jest na ekranie o wymiarach 70,6 × 34 mm. Zakresy i dokładność pomiaru izolacji Przy napięciu probierczym 500 V lub 1000 V miernik pracuje w zakresie 0–5 GΩ. Dokładność wynosi ±(3%+5) dla 0–99,9 MΩ oraz ±(5%+5) dla 100 MΩ–5 GΩ. Dla napięcia 2500 V zakres rozszerza się do 20 GΩ. Dokładność wynosi ±(3%+5) dla 0–99,9 MΩ, ±(5%+5) dla 100 MΩ–9,9 GΩ oraz ±(10%+5) dla 10–20 GΩ. Prąd testujący mieści się w zakresie 1–1,1 mA, natomiast prąd zwarcia jest niższy niż 1,8 mA. Parametry te określają warunki wykonywania testu i wspierają stabilny przebieg pomiaru. Obsługa i ostrzeganie o wysokim napięciu Ostrzeżenie o wysokim napięciu informuje o warunkach wymagających szczególnej uwagi operatora. Podświetlany ekran LCD ułatwia odczyt w różnych warunkach oświetleniowych. Wyświetlacz pomocniczy prezentuje dodatkowe informacje podczas pracy. Buzzer zapewnia sygnalizację dźwiękową. Wskaźnik niskiego poziomu baterii informuje o konieczności przygotowania nowego kompletu ogniw. Zastosowanie i dobór miernika UT502A jest przeznaczony przede wszystkim do testowania rezystancji izolacji. Dodatkowe zakresy pozwalają użyć go również do pomiaru małych rezystancji i napięcia przemiennego AC w granicach podanych dla urządzenia. Przed zakupem należy sprawdzić wymagane napięcie probiercze, maksymalny zakres rezystancji oraz oczekiwaną dokładność. Napięcie 500 V, 1000 V albo 2500 V powinno zostać dobrane do procedury pomiarowej i wymagań badanego obiektu. Inne dostępne przyrządy można znaleźć w kategorii mierniki i testery elektryczne. Zasilanie, wymiary i wyposażenie Miernik jest zasilany sześcioma bateriami 1,5 V typu LR6. Obudowa ma wymiary 150 × 100 × 71 mm, a urządzenie waży 500 g, co ułatwia jego przenoszenie i przechowywanie. W zestawie znajdują się: baterie, przewody pomiarowe, krokodylki pomiarowe, etui oraz pasek. Komplet podstawowych akcesoriów umożliwia przygotowanie miernika do pracy bez ich oddzielnego dobierania. Najczęstsze pytania Czy UT502A obsługuje wszystkie trzy napięcia probiercze? Tak. Pokrętło pozwala wybrać 500 V, 1000 V lub 2500 V. Właściwą wartość należy dopasować do wymagań wykonywanego testu. Czy miernik służy wyłącznie do badania izolacji? Nie. Oprócz rezystancji izolacji mierzy małe rezystancje w zakresie 0–200 Ω oraz napięcie AC od 30 do 750 V. Czy podstawowe akcesoria są dołączone? Tak. Zestaw obejmuje baterie, przewody pomiarowe, krokodylki, etui i pasek.
