Avt Spv Cyfrowy obrotomierz stroboskopowy Led, AVT5924 C (AVT5924C) Nowy Dwór Mazowiecki

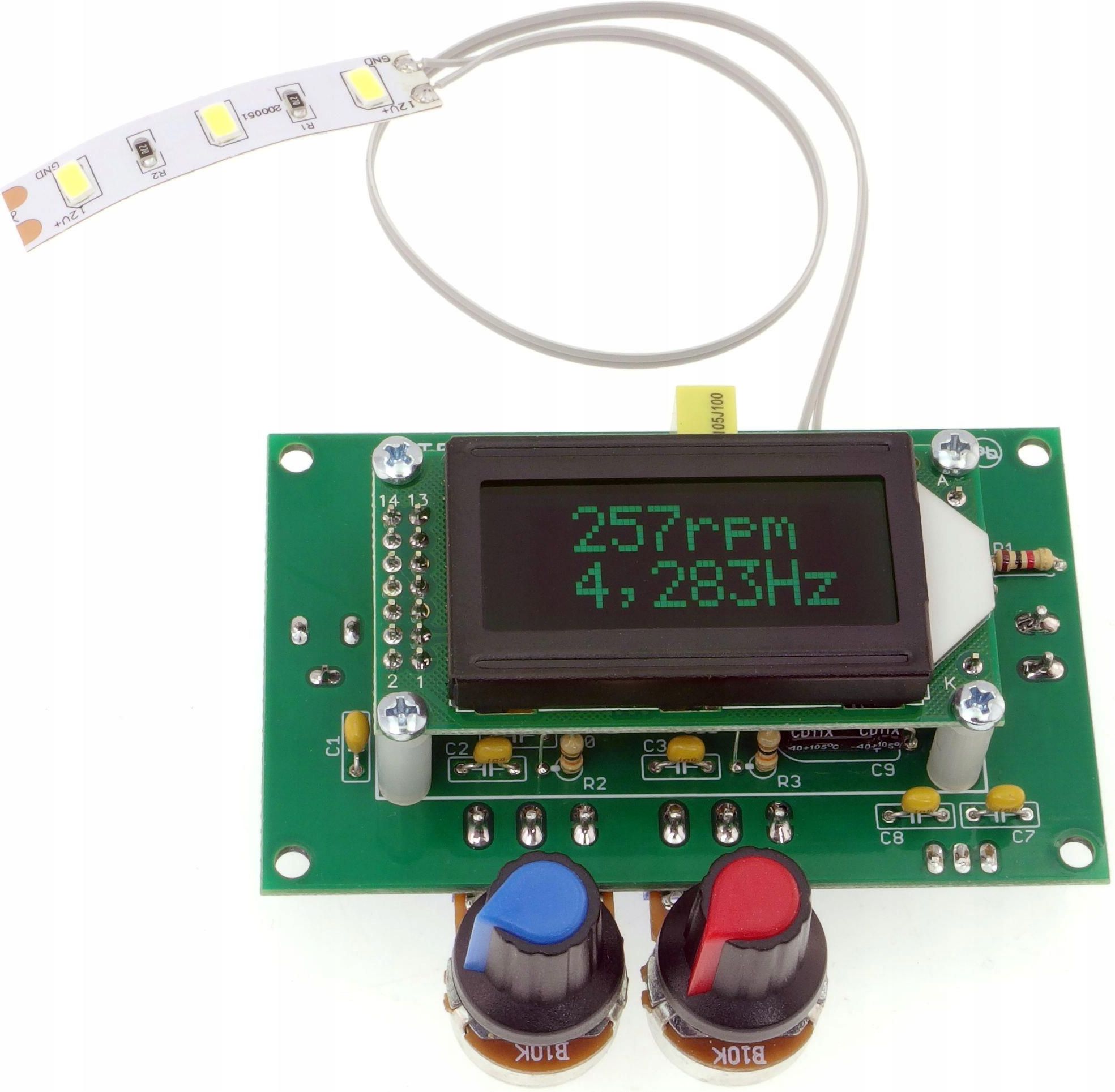

Cyfrowy obrotomierz stroboskopowy LED, KIT AVT5924 - zestaw zlutowany i uruchomiony Producent: AVT Zdjęcia poglądowe, przedstawiające zestaw zlutowany. Wybrane parametry: cykliczne pulsowanie dołączoną do układu taśmą LED 12V zakres regulacji częstotliwości: od 4,166 Hz (250 rpm) do 25 Hz (2400 rpm) jednoczesne wyświetlanie częstotliwości w hercach [Hz] i obrotach na minutę [rpm] rozdzielczość regulacji 1 rpm wypełnienie błysków 1% regulacja zgrubna i dokładna przy użyciu dwóch potencjometrów zasilanie 9…16 V, typowo 12 V wymiary płytki: 80x50 mm zestaw zlutowany i uruchomiony Stroboskopy to układy elektroniczne, które w regularnych odstępach czasu generują krótkie błyski światła. Większość z nich odmierza zadane interwały niezbyt precyzyjnie, ponieważ bazują na prostych generatorach RC. Zaprezentowany układ pozwala na bardzo dokładne ustalenie częstotliwości błysków oraz umożliwia odczyt zadanej wartości. Do czego taki układ może się przydać? Załóżmy, że mamy w urządzeniu wał napędowy, którego szybkość obrotowa wynosi około 1000 rpm. Musimy poznać dokładną wartość tego parametru, ale nie ma miejsca na zamontowanie jakichkolwiek enkoderów czy innych przetworników umożliwiających pomiar wprost. Jeżeli naniesiemy na nim zwykłą, białą kreskę i będziemy oświetlać go cyklicznie powtarzającymi się impulsami światła, to w momencie zrównania się obu tych częstotliwości uzyskamy wrażenie zatrzymania się kreski w miejscu – tak zwany efekt stroboskopowy. Ze skali przyrządu możemy wtedy odczytać szybkość obrotową. Przed zakupem obowiązkowo zapoznaj się z dokumentacją! Dokumentacja dostępna pod adresem (skopiuj link do nowego okna przeglądarki) http://serwis.avt.pl/manuals/AVT5924.pdf
