Roger Racs 5 Ekspander 2 Przejść Mcx2D Nowe Miasteczko

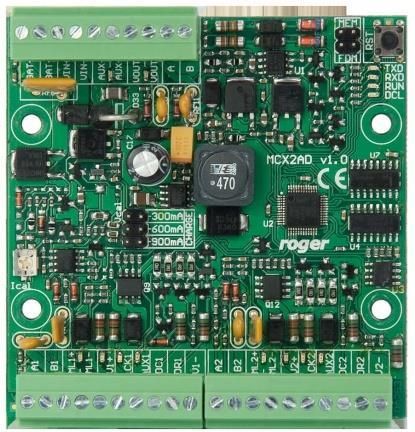

Ekspander 2 przejść MCX2D Roger Kod towaru: MCX2D MCX2D jest ekspanderem we/wy dedykowanym do obsługi 2 przejść w systemie RACS 5. Oprócz funkcji ekspandera, moduł pełni rolę dystrybutora zasilania i komunikacji, oraz obsługuje rezerwowy akumulator. Dla każdego z obsługiwanych przejść ekspander oferuje 2 wejścia, 2 wyjścia, interfejs komunikacyjny do czytników oraz dwa wyjścia zasilające. Obwody elektryczne dedykowane do obsługi każdego z przejść są między sobą separowane elektrycznie, co powoduje, że wystąpienie awarii lub sabotażu na jednym z przejść nie ma wpływu na działanie pozostałych przejść. Ekspander MCX2D jest zasilany z zewnętrznego zasilacza 13,8 VDC, który jest jednocześnie źródłem zasilania zamków, czytników i innych elementów przejścia. Połączenia elektryczne z modułem są realizowane za pośrednictwem wyjmowanych zacisków śrubowych, które ułatwiają wykonanie połączeń elektrycznych w czasie instalacji jak i w przypadku konieczności wymiany modułu. Wybrane cechy Dystrybucja zasilania do 2 przejść Dystrybucja magistrali komunikacyjnej 4 wejścia EOL/2EOL 4 wyjścia 12 V/1 A 2 wyjścia zasilania 12 V/1 A 2 wyjścia zasilania 12 V/0,2 A Interfejs komunikacyjny RS485 do kontrolera dostępu Zabezpieczenie przed głębokim rozładowaniem akumulatora Raportowanie stanów zasilania do kontrolera dostępu Ładowanie akumulatora prądem 0,3 A, 0,6 A lub 0,9 A Zasilanie z zewnętrznego zasilacza 13,8 VDC/3 A Dane techniczne Napięcie zasilania 13,8V DC +/- 100mA (z obsługą akumulatora) 11-15V DC (bez obsługi akumulatora) Pobór prądu (średni) MCX2D: 50 mA (bez obciążenia) MCX2D: maks. 3,5A (przy maksymalnym dopuszczalnym obciążeniu wyjść zasilających oraz maks. prądzie ładowania akumulatora) Prąd ładowania akumulatora Konfigurowalny: 0,3A / 0,6A / 0,9A Wejścia Cztery (DCx, DRx) parametryczne linie wejściowe Wyjścia tranzystorowe Cztery (LCKx, BELLx) linie wyjściowe, każda o obciążalności 15V DC /1A Wyjścia zasilające Dwa wyjścia 13.8V/0,2A (VOUT, AUX) Dwa wyjścia 13.8V/0,2A (TML) Dwa wyjścia 13.8V/1A (VDR) Odległości Do 1200m długości magistrali RS485 pomiędzy kontrolerem MC16 a ekspanderem MCX Do 1200m długości magistrali RS485 pomiędzy ekspanderem MCX a terminalami MCT Sumaryczna długość magistrali pomiędzy kontrolerem a dowolnym terminalem nie może przekroczyć 1200m Wybrane cechy Zalecane użycie zasialczy serii PSxD marki Roger W przypadku użycia źródła zasilania 12VDC podtrzymanie zasilania należy zapewnić osobno (np. UPS). Stopień ochrony IP20 Klasa środowiskowa (wg EN 50133-1) Klasa I Temperatura pracy +5°C - +40°C Wilgotność 10...95% (bez kondensacji) Wymiary W x S x G 80 x 80 x 20mm Waga ~65g Uwaga: zastosowany ekspander nie ma wpływu na licencje kontrolera MC16-PAC.
