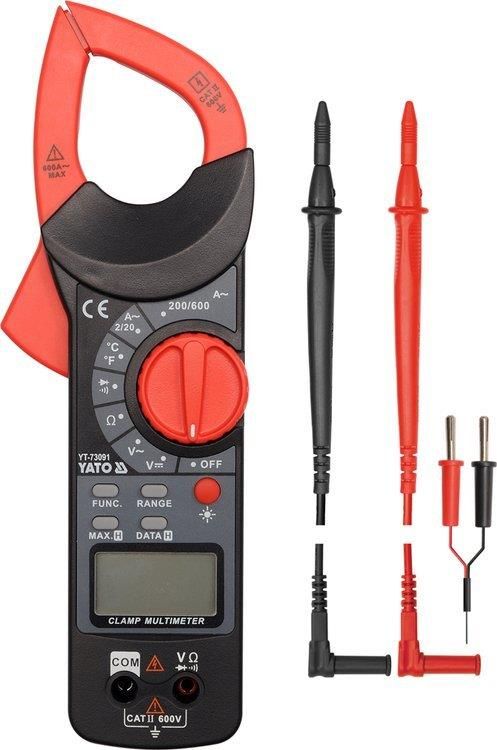

Yato Miernik cęgowy 600v YT-73091 Niepołomice

MIERNIK CĘGOWY, 600V Miernik cęgowy uniwersalny YT-73091 z automatycznym zakresem dla większości wskazań umożliwia wykonanie podstawowych pomiarów elektrycznych. Miernik został wyposażony w cęgi pomiarowe, które pozwalają na pomiar natężenia prądu przemiennego w pojedynczym przewodzie metodą indukcyjną. Pomiar odbywa się bez konieczności rozłączania obwodu czy odłączania go od źródła zasilania i umożliwia zmierzenie znacznie wyższego natężenia prądu niż w przypadku konwencjonalnych mierników elektrycznych. Podstawowe pomiary pomiar napięcia przemiennego: A.C. 0-600 V pomiar napięcia stałego: D.C. 0-600 V pomiar natężenia prądu przemiennego: A.C. 0-600 A pomiar rezystancji: 0-20 MΩ test diody: IF 1mA, UR 1.48 V test ciągłości obwodu: 0-120 Ω Dodatkowe pomiary pomiar temperatury: -20 do 1000 °C Dokładności pomiaru Przykład wyznaczania dokładności dla pomiaru natężenia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 30 A dokładność pomiaru miernika YT-73091 dla tego zakresu to : ±(2,5% + 5), rozdzielczość 0.1 A obliczenia błędu pomiaru wzór: (wynik pomiaru x 2.5%) + 5 x rozdzielczość obliczenia: (30 x 2.5%) + 5 x 0.1 = 0,75 + 0,5 = 1,25 A Wynik z uwzględnieniem błędu pomiarowego dla wskazania 30 A = 30 ± 1,25 A* wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia przemiennego: 235 V = 235 ± 8,525 V* wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,106 V Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi. *Miernik YT-73091 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia i natężenia AC tylko dla prawidłowego przebiegu sinusoidalnego. Wbudowane funkcje AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO RANGE - ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. seria rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu FUNC. - zmiana trybu pomiaru np. z pomiaru temperatury z °C na °F, przełączanie testu diody na test ciągłości obwodu DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości MAX HOLD - zachowanie na wyświetlaczu maksymalnej wartości pomiaru Dodatkowe informacje wyświetlacz LCD, maksymalny wyświetlany wynik: 1999 podświetlenie ekranu sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 50 Ω możliwość włączenia testów diody i ciągłości obwodu osobno cęgi rozwierają się do 37 mm i umożliwiają pomiar pojedynczego przewodu o max średnicy do 37 mm w zestawie sondy pomiarowe oraz pokrowiec konstrukcja z zabezpieczeniami przeciążeniowymi automatyczne wyłączenie się miernika wskaźnik niskiego poziomu baterii zasilanie: dwie baterie 1,5 V (AAA) Uwaga! Pomiar natężenia prądu za pomocą mierników cęgowych wykonuje się tylko i wyłącznie na pojedynczej żyle, pojedynczym przewodzie. Zapięcie cęgów na kablu wielożyłowym bez wyodrębnienia pojedynczej żyły pokaże nieprawidłowy wynik lub zerowy przepływ prądu. Parametry Wymiary: 230x77x32 mm Materiał: ABS Zastosowanie: elektryczne Zakres temperatury pracy: 0~40 ˚C Temperatura przechowywania: -10 ~ +50 ˚C Zasilanie: bateryjne Rodzaj baterii: 2x1.5V; AAA Masa: 0.22 kg Rodzaj wyświetlacza: LCD Data Hold: tak Test ciągłości obwodu: 0-120 Ω Test przewodzenia: tak Podświetlenie LED: TAK Pomiar napięcia przemiennego: 0-600 V a.c. Pomiar napięcia stałego: 0-600 V d.c. Pomiar rezystancji: 0-200 MΩ Test diody: TAK Prąd przemienny: 0-600 A Pomiar temperatury: -20 ~ +1000 ˚C Częstotliwość próbkowania: 3 razy na sekundę Automatyczny zakres pomiaru: tak Wartość maksymalna: tak Maks. rozwarcie cęgów: 37 mm Maks. średnica przewodu do pomiaru za pomocą cęgów: 37 mm Sygnał dźwiękowy: tak Zakres wyświetlacza: 1999 Wyłączanie automatyczne: tak AR9GWEYT-73091MK3S
