Optimum Tokarka Th 4210 3462050 Niemodlin

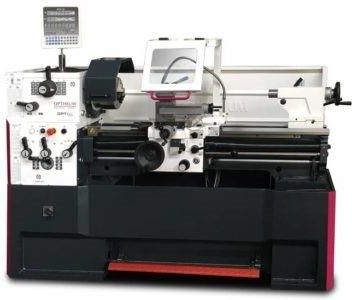

OPTIturn TH 4210 Tokarka centralna i wrzecionowa - precyzyjna maszyna, zaawansowana technologia, kompletne wyposażenie, łatwa obsługa Opis tokarki OPTIturn TH 4210 Optimum Hartowana i szlifowana prowadnica osi Z Uchwyt wrzeciona Camlock DIN ISO 702-2 nr 6 Precyzyjnie wykonane sanki Pokrętła z regulowaną dokładną skalą 0,04 / 0,02 mm Poczwórny uchwyt narzędziowy Wszystkie prowadnice mogą być regulowane za pomocą listew klinowych Zakres regulacji górnego suportu ± 90° Gwarantowana współosiowość końcówki wrzeciona lepsza niż 0,015 mm Wrzeciono główne pracujące w kąpieli olejowej Koła zębate gładkie, hartowane i szlifowane z 2 nastawnymi precyzyjnymi łożyskami stożkowymi Koła ręczne odsprzężone i przetestowane zgodnie z EN 23125 Przełącznik dwukanałowy prawy-lewy przetestowany zgodnie z EN 23125 Przełącznik z obliczeniem cyklu życia, przetestowany zgodnie z EN ISO 13849 Wszystkie podziałki metryczne w zakresie 0,2 do 14 mm/obr i wszystkie gwinty calowe w zakresie 72 - 2 skoki na cal są regulowane bez zmian. 2 skoki na cal są regulowane bez zmiany przekładni za pomocą dźwigni w pulpicie sterowania Obroty w prawo / w lewo na wózku łoża poprzez przełączane wrzeciono Centralne smarowanie w prowadnicy łoża Konstrukcja i łoże maszyny wykonane z odlewanego Meehanitu odlewane w jednym kawałku Wrzeciono prowadzące Urządzenie do zatrzymania awaryjnego ze sterowaniem nożnym Kółka ręczne bezpieczeństwa z funkcją zwalniania w osi X i Z Końcówka do toczenia stożków ± 10 mm regulowana Końcówka i kółko ręczne z regulowaną dokładną skalą 0,025 mm Szybka, łatwa i beznarzędziowa regulacja za pomocą dźwigni zaciskowej Mocno użebrowane łoże pryzmatyczne, hartowane indukcyjnie i precyzyjnie szlifowane z żeliwa szarego Urządzenie do chłodzenia z oddzielnym zbiornikiem chłodziwa ze wskaźnikiem poziomu i separatorem oleju; łatwe i kompletne opróżnianie i czyszczenie zgodnie z DIN Lampa maszynowa LED w ochronie przed wiórami Zakres dostawy TH 4210 Stałe przejście maskownicy Ø 15 - 145 mm Przebieg maskownicy Ø 10 - 145 mm 75 mm Oświetlenie maszynowe LED Tuleja redukcyjna MK 6 / MK 4 Stały punkt centrujący MK 4 Zestaw do zmiany biegów Ogranicznik pozycji z precyzyjną regulacją Wstępne napełnienie maszyny olejem wysokiej jakości Narzędzie do obsługi TH 4210 / TH 4210D / TH 4215D Poczwórny uchwyt stalowy maks. 20 mm Nie zapomnij o uchwycie tokarskim!. *Zdjęcie przedstawia TH 4210D z opcjonalnym uchwytem tokarskim Dane techniczne: Model TH 4210 Obszary pracy Wysokość środka 210 mm Najwyższy poziom 1000 mm Przechylanie się nad łożem maszyny 420 mm Średnica huśtawki w moście łóżka 590 mm Przechylanie się nad ślizgiem poprzecznym 250 mm Długość zawracania w moście łóżkowym 260 mm Szerokość łóżka 250 mm Zakres prędkości Liczba zakresów prędkości 16 Zakres prędkości 45 – 1800 min-1 Dane elektryczne Moc silnika napędowego 4,5 kW Napięcie zasilania 400 V Częstotliwość sieci 50 Hz System środków chłodząco-smarujących System chłodziwa Moc pompy chłodziwa 100 W Wrzeciono Uchwyt wrzeciona Camlock DIN ISO 702-2 nr 6 Otwór wrzeciona/ przejście wrzeciona Średnica 52 mm Uchwyt stalowy Wysokość montażu maks. 20 mm Stożek wrzeciona MT6 Konik Mocowanie na koncie tylnym MT 4 Suw dudki konikowej 120 mm Średnica dudki ogonowej 50 mm Pochylenia Metryka nachylenia 0,2 – 14 mm/U Liczba boisk Metryczna 39 Skok calowy 72 – 2 Gg/1" Liczba boisk Cale 45 Skok Diametralny Skok 8-44 Liczba podziałek Podziałka śr. 21 Skok modułu gwintu 0,3 – 3,5 mm/U Liczba skoków Gwint modułu 18 Ścieżka poprzeczna Przesuw górnej zasuwy 140 mm Przesunięcie wózka krzyżowego 230 mm Przesuwanie się zjeżdżalni łóżka 780 mm Posuw Zakres posuwu wzdłużnego 0,05 – 1,7 mm/U Liczba posuwów wzdłużnych 17 Zakres posuwu planarny 0,025 – 0,85 mm/U Liczba planów żywieniowych 17 Podłączenie elektryczne Całkowite podłączone obciążenie 4,6 kW Wymiary i wagi Długość (produktu) ok. 1940 mm Szerokość/głębokość (produkt) ok. 915 mm Wysokość (produktu) ok. 1375 mm Waga (netto) ok. 1160 kg
