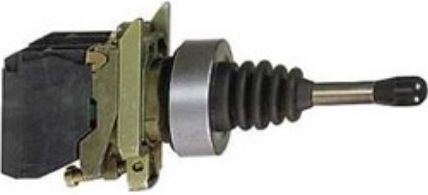

Schneider Manipulator Dwukierunkowy Harmony Xd4 22Mm 1No 6Kv Ip66 Okrągły Zaciski Śrubowe Xd4Pa12 Mysłowice

Manipulator dwukierunkowy 22mm 2Z (XD4PA12) Parametry podstawowe Gama produktów Harmony XDA Typ produktu lub komponentu Kompletny manipulator skrócona nazwa urządzenia XD4 Materiał maskownicy Metal chromowany Materiał kołnierza mocującego Zamak Średnica montażowa 22 mm Sprzedaż zgodnie z niepodzielną liczbą 1 Typ elementu napędowego Stabilny, long operating shaft 54 mm długość Położenie elementu napędowego 3 położenia Informacja o kierunku przestawienia elementu napędowego 2 kierunki typ i konfiguracja styków 1 NO Działanie styków Działanie wolne przyłącza - zaciski Zaciski śrubowe : = 1 x 0,22 mm² bez końcówki kablowej zgodnie z EN 60947-1 Parametry uzupełniające Masa produktu 0.116 kg Odporność na myjkę wysokociśnieniową 7000000 Pa w 55 °C,odległość: 0.1 m Kształt główki elementu sygnalizacyjnego Okrągły naciencie kierunkowe 1 przeznaczenie styków Standardowe Skuteczne otwarcie Bez trwałość mechaniczna 1000000 cykl moment dokręcania 0.8...1.2 N.m zgodnie z EN 60947-1 Kształt łba śruby Krzyżak główka zgodny z Philips nr 1 śrubokrętKrzyżak główka zgodny z Pozidriv No 1 śrubokrętPerforowany główka zgodny z płaska Ø 4 mm śrubokrętPerforowany główka zgodny z płaska Ø 5.5 mm śrubokręt Materiał styków Stop srebra (Ag/Ni) Zabezpieczenie przeciwzwarciowe 10 A kaseta bezpiecznika typ gG zgodnie z EN/IEC 60947-5-1 znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] 10 A zgodnie z EN/IEC 60947-5-1 Znamionowe napięcie izolacji [Ui] 600 V (stopień zabrudzenia: 3) zgodnie z EN 60947-1 Znamionowe napięcie udarowe wytrzymywane [Uimp] 6 kV zgodnie z EN 60947-1 Znamionowy prąd łączeniowy [Ie] 0.1 A w 250 V, DC-13, R300 zgodnie z EN/IEC 60947-5-10.22 A w 125 V, DC-13, R300 zgodnie z EN/IEC 60947-5-1 trwałość elektryczna 1000000 cykl, AC-15, 2 A w 230 V, prędkość robocza: 3600 cykl/h, współczynnik obciążenia: 0.5 zgodnie z EN/IEC 60947-5-1 załącznik C1000000 cykl, AC-15, 3 A w 120 V, prędkość robocza: 3600 cykl/h, współczynnik obciążenia: 0.5 zgodnie z EN/IEC 60947-5-1 załącznik C1000000 cykl, AC-15, 4 A w 24 V, prędkość robocza: 3600 cykl/h, współczynnik obciążenia: 0.5 zgodnie z EN/IEC 60947-5-1 załącznik C1000000 cykl, DC-13, 0.2 A w 110 V, prędkość robocza: 3600 cykl/h, współczynnik obciążenia: 0.5 zgodnie z EN/IEC 60947-5-1 załącznik C1000000 cykl, DC-13, 0.5 A w 24 V, prędkość robocza: 3600 cykl/h, współczynnik obciążenia: 0.5 zgodnie z EN/IEC 60947-5-1 załącznik C Niezawodność elektryczna wg IEC 60947-5-4 Λ < 10exp(-6) w 5 V, 1 mA w czystym otoczeniu zgodnie z EN/IEC 60947-5-4Λ < 10exp(-8) w 17 V, 5 mA w czystym otoczeniu zgodnie z EN/IEC 60947-5-4 Środowisko pracy Pokrycie ochronne TH Temepratura otoczenia dla przechowywania -40...70 °C temperatura otoczenia dla pracy urządzenia -25...70 °C Klasa ochrony przez porażeniem prądem elektryczny Klasa I zgodnie z IEC 60536 stopień ochrony IP IP66 zgodnie z IEC 60529 Stopień ochrony NEMA NEMA 13NEMA 4X stopień ochrony IK IK03 zgodnie z IEC 50102 Normy EN/IEC 60947-5-4CSA C22.2 Nr 14JIS C 4520EN/IEC 60947-1EN/IEC 60947-5-1EN/IEC 60947-5-5UL 508 certyfikaty produktu BVCSALROS (Lloyds register of shipping)RINAGLDNVUL w spisie Odporność na wibracje 5 gn (f = 2...500 Hz) zgodnie z IEC 60068-2-6 Odporność na wstrząsy 30 gn (czas trwania = 18 ms) dla przyspieszenie półfali sinusoidy zgodnie z IEC 60068-2-2750 gn (czas trwania = 11 ms) dla przyspieszenie półfali sinusoidy zgodnie z IEC 60068-2-27 Rodzaj: Przeczniki sterownicze
