El Home Czujka Ac 230V Do Sterowania Oświetleniem MD14B7 Mysłowice

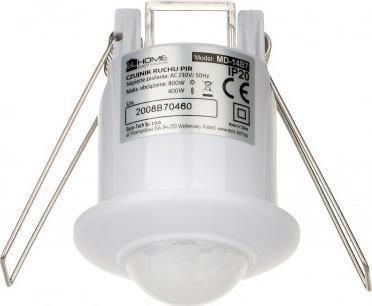

Czujnik ruchu MD-14B7 przeznaczony jest do automatycznego sterowania oświetleniem budynku (lub innych urządzeń elektrycznych) po wykryciu ruchu w pobliżu miejsca jego instalacji. Sercem urządzenia jest pasywny czujnik podczerwieni o kącie detekcji ruchu wynoszącym 360 stopni. Detekcja ruchu odbywa się na zasadzie pomiaru zmiany temperatury otoczenia w zadanym sektorze widzialności czujnika, w wyniku ruchu znajdującej się tam osoby. USTAWIENIE CZASU ZWŁOKI (TIME) Potencjometrem czasu zwłoki ustawiamy czas, po którym oświetlenie ma się wyłączyć od momentu wykrycia ostatniego ruchu przez czujnik. Aby zwiększyć czas zwłoki należy potencjometr przekręcić zgodnie z ruchem wskazówek zegara. Maksymalna zwłoka czasowa wynosi około 15 minut. Aby zmniejszyć czas zwłoki należy potencjometr przekręcić w kierunku przeciwnym do ruchu wskazówek zegara. Minimalna zwłoka czasowa wynosi około 10 sekund. USTAWIENIE PROGU NATĘŻENIA ŚWIATŁA (LUX) Potencjometrem progu natężenia światła ustawiamy minimalny próg zewnętrznego (naturalnego) oświetlenia przy jakim czujnik ruchu ma zadziałać. Po ustawieniu potencjometru w skrajnym prawym położeniu, czujnik ruchu powinien załączać oświetlenie przy bardzo niskim natężeniu światła zewnętrznego, czyli praktycznie po zmroku. Pozycję przełącznika należy ustalić doświadczalnie, zgodnie z preferencjami użytkownika. Rozwiązanie takie pozwala na oszczędzanie energii poprzez wyeliminowanie automatycznego włączania oświetlenia np. podczas dnia. SPECYFIKACJA TECHNICZNA Napięcie zasilania: 230 V AC / 50 Hz Współczynnik ochrony: IP20 Materiał obudowy: Tworzywo sztuczne Rodzaj czujnika: PIR Zalecane miejsce instalacji: sufity, wewnątrz pomieszczeń Zalecana wysokość instalacji: 2.2 - 4 m Kąt wykrywania ruchu: 360° Zasięg wykrywania ruchu: Ø6 m Zakres regulacji zwłoki czasowej: min. 10 s ± 3 s maks. 15 min ± 2 min Zakres regulacji progu światła zewn.: Maks. obciążenie rezystancyjne: 500 W Maks. obciążenie indukcyjne: 200 W Regulacja parametrów czujnika: Tak Regulacja czasu podtrzymania oświetlenia: Tak Regulacja oświetlenie zawnętrznego: Tak Temperaturowy zakres pracy czujnika: -20ºC ~ +40ºC Wymiary czujnika (W x SZ x G): ø50 x 66,5 mm Waga netto czujnika: 55 g DANE LOGISTYCZNE: Wymiary opakowania (W x SZ x G): 78 x 61 x 71mm Waga brutto: 110 g Typ opakowania: Karton SCHEMAT PODŁĄCENIOWY GALERIA PRODUKTU
