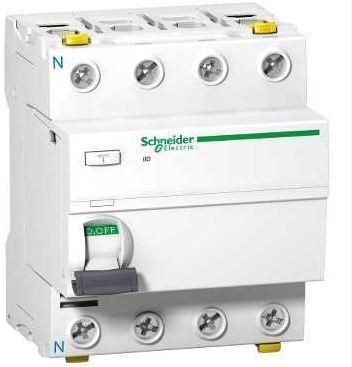

Schneider Iid 4P 25A 30Ma A-Wyłączn.Różn-Prąd. A9Z21425 Mogielnica

Schneider Electric, Wyłącznik różnicowoprądowy Acti9 iID-25-4-30-A 25A 4-biegunowy 30mA typ A, A9Z21425 Parametry podstawowe Gama produktów: Acti 9 Nazwa produktu: Acti 9 iID Typ produktu lub komponentu: Wyłącznik różnicowoprądowy (RCCB) Skrócona nazwa urządzenia: IID Opis biegunów: 4P Położenie neutralne: LEFT [In] prąd znamionowy: 25 A Rodzaj sieci: Prąd przemienny (AC) Czułość na prąd upływu: 30 mA Zwłoka zabezpieczenia różnicowoprądowego: Bezzwłoczny Typ zabezpieczenia różnicowoprądowego: Typ A Parametry uzupełniające: Częstotliwość sieci: 50/60 Hz [Ue] znamionowe napięcie łączeniowe: 380...415 V AC 50/60 Hz Znamionowa zdolność załączania i wyłączania: Idm 1500 A / Im 1500 A Znamionowy warunkowy prąd zwarciowy: 10 kA Znamionowe napięcie izolacji [Ui]: 500 V AC 50/60 Hz Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV Prąd udarowy: 250 A Wskazanie położenia styku: Tak Typ sterowania: Dźwignia Sposób montażu: Zatrzaskowy Podstawa montażowa: Szyna DIN Szerokość w modułach 9 mm: 8 Wysokość: 91 mm Szerokość: 72 mm Głębokość: 73 mm Kolor: Biały Trwałość mechaniczna: 20000 cykl Trwałość elektryczna: AC-1: 15000 cycles Opis opcji blokowania: Urządzenie do blokowania kłódką Długość odizolowanego odcinka: 14 mm dla góra lub dół połączenie Moment dokręcania: 3,5 N.m góra lub dół Środowisko pracy Normy: EN/IEC 61008-1 Stopień ochrony IP: IP20 zgodnie z IEC 60529 / IP40 (obudowa modułowa) zgodnie z IEC 60529 Stopień zanieczyszczenia: 3 Kompatybilność elektromagnetyczna: 8/20 µs impulse withstand, 250 A conforming to EN/IEC 61008-1 Temperatura otoczenia dla pracy: -5…60 °C Temepratura otoczenia dla przechowywania: -40…85 °C Seria Acti9 Mieszkania, biurowce, zakłady przemysłowe. Czy wszędzie można stosować tę samą aparaturę modułową? Podobnie jak w przypadku innych urządzeń, tak i dla aparatury modułowej dostępne są serie zaprojektowane z myślą o zastosowaniach do użytku domowego albo przemysłowego i komercyjnego. Przykład dwóch serii aparatury modułowej Schneider Electric: K60 przeznaczonej przede wszystkim do instalacji mieszkaniowych oraz Acti 9 polecanej do zastosowania w obiektach przemysłowych i komercyjnych. 1) Jakie normy obowiązują dla wyłączników nadprądowych? Dla wyłączników nadprądowych obowiązują dwie normy, zgodnie z którymi mogą być one wykonane. Norma EN 60898-1 definiuje wymagania dla wyłączników stosowanych w instalacjach domowych i podobnych. Aparaty wykonane zgodnie z tą normą są przewidziane do obsługi przez osoby niewykwalifikowane (np. załączenie wyłącznika przez osobę przebywającą w domu po wyłączeniu zwarcia przez wyłącznik). Norma EN 60947-2 definiuje wymagania dla wyłączników, które można zdefiniować ogólnie jako przeznaczone do zastosowań przemysłowych. Te aparaty powinny być obsługiwane wyłącznie przez osoby wykwalifikowane. Przykład tabliczki znamionowej wyłącznika z parametrami określonymi zgodnie z wymogami normy przemysłowej EN 60947-2 oraz normy dotyczącej zabezpieczeń do instalacji domowych: EN 60898-1. Wyłączniki nadprądowe serii iC60N są w pełni zgodne z dwiema normami, z tego powodu mogą byś stosowane zarówno w instalacjach obsługiwanych tylko przez wykwalifikowany personel jak i w instalacjach mieszkaniowych i podobnych. 2) Jakie są różnice w zakresie wytrzymałości dla aparatury przemysłowej i mieszkaniowej? Przykładem różnych wymogów dla aparatury w zależności od ich przeznaczenia jest wytrzymałość zwarciowa. W obiektach przemysłowych, zwłaszcza w pobliżu transformatora czy w przypadku zastosowania szynoprzewodów do dystrybucji zasilania, od zastosowanych wyłączników nadprądowych czy różnicowoprądowych może być wymagana wytrzymałość zwarciowa na poziomie nawet kilkudziesięciu kA. Dla aparatury serii Acti9 dostępne są tabele kaskadowości. Dzięki skoordynowaniu zabezpieczenia typu np. wyłącznik kompaktowy serii NSX z wyłącznikiem nadprądowym iC60 (np. rozbudowanym o moduł różnicowoprądowy Vigi iC60), te ostatnie mogą być użyte przy spodziewanych prądach zwarciowych do 80 kA w pełnym zakresie prądowym tj. do 63 A. Samodzielnie, wyłączniki nadprądowe serii iC60 charakteryzują się wytrzymałością zwarciową na poziomie Icu = 10/ 15 / 25 kA w zależności od wersji wykonania. Wytrzymałosć zwarciowa na poziomie 6 kA z reguły jest wystarczająca dla aparatury w mieszkaniach i domach Przykład tabeli kaskadowości dla wyłączników nadprądowych iC60 oraz kompaktowych NSX W środowiskach przemysłowych urządzenia ochronne narażone są również na oddziaływanie większych udarów napięciowych związanych np. z przełączaniem odbiorów o dużej mocy czy powstawaniem przepięć łączeniowych. Wyłączniki nadprądowe Acti 9 charakteryzują się wartością napięcia udarowego wytrzymywanego Uimp = 6 kV. W przypadku aparatury do instalacji mieszkaniowych, wytrzymałości na poziomie 4 kV z reguły jest wystarczająca. Specyfika pracy oraz narażenia jakim może być poddana aparatura zabezpieczającą instalacje przemysłowe i domowe są zupełnie inne. Stąd różne wymagania stawiane aparatom do instalacji mieszkaniowych oraz przemysłowych.
