Axon Urządzenie zabezpieczające Data Protector V24 W0016 Młynary

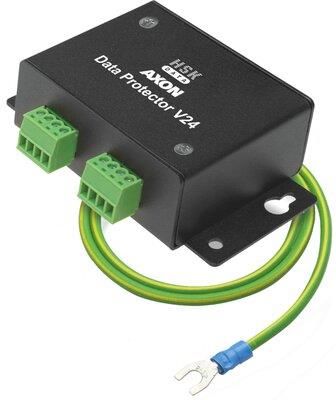

AXON Data Protector V24 przeznaczony jest do ochrony przeciwprzepięciowej linii transmisyjnych urządzeń elektronicznych pracujących w systemach alarmowych, przeciwpożarowych i różnego rodzajach układach automatyki przemysłowej. Urządzenie ochrania 4 linie danych, wykorzystujące do komunikacji napięcie nie większe niż 24V. AXON Data Protector V24 zawiera ochronniki gazowe, które ograniczają przepięcia pojawiające się pomiędzy liniami transmisyjnymi a potencjałem PE i jednocześnie odprowadzają do ziemi prądy udarowe o znacznej wartości. W urządzeniu zastosowano także szybkie elementy półprzewodnikowe, które ograniczają niebezpieczne napięcie mogące wystąpić pomiędzy liniami transmisyjnymi. Dzięki tak rozbudowanej protekcji AXON Data Protector V24 wszechstronnie zabezpiecza dołączone do niego urządzenia. AXON Data Protector V24 posiada metalową, ekranującą obudowę. Jako elementy łączeniowe zastosowano poczwórne, odłączane złącza zaciskowe o rozstawie 3,5mm i przekroju przyłącza 1,5mm2. Przewód uziemiający zakończony końcówką widełkową wyprowadzony jest na zewnątrz i połączony bezpośrednio z obudową. Urządzenie jest symetryczne. Sposób podłączenia chronionego odbiornika i linii sygnałowej do wejścia i wyjścia (1-1, 2-2, 3-3, 4-4) urządzenia jest dowolne i nie ma wpływu na jego działanie.
