Mikrokontroler Se NCS2553DG (N2553) Mińsk Mazowiecki

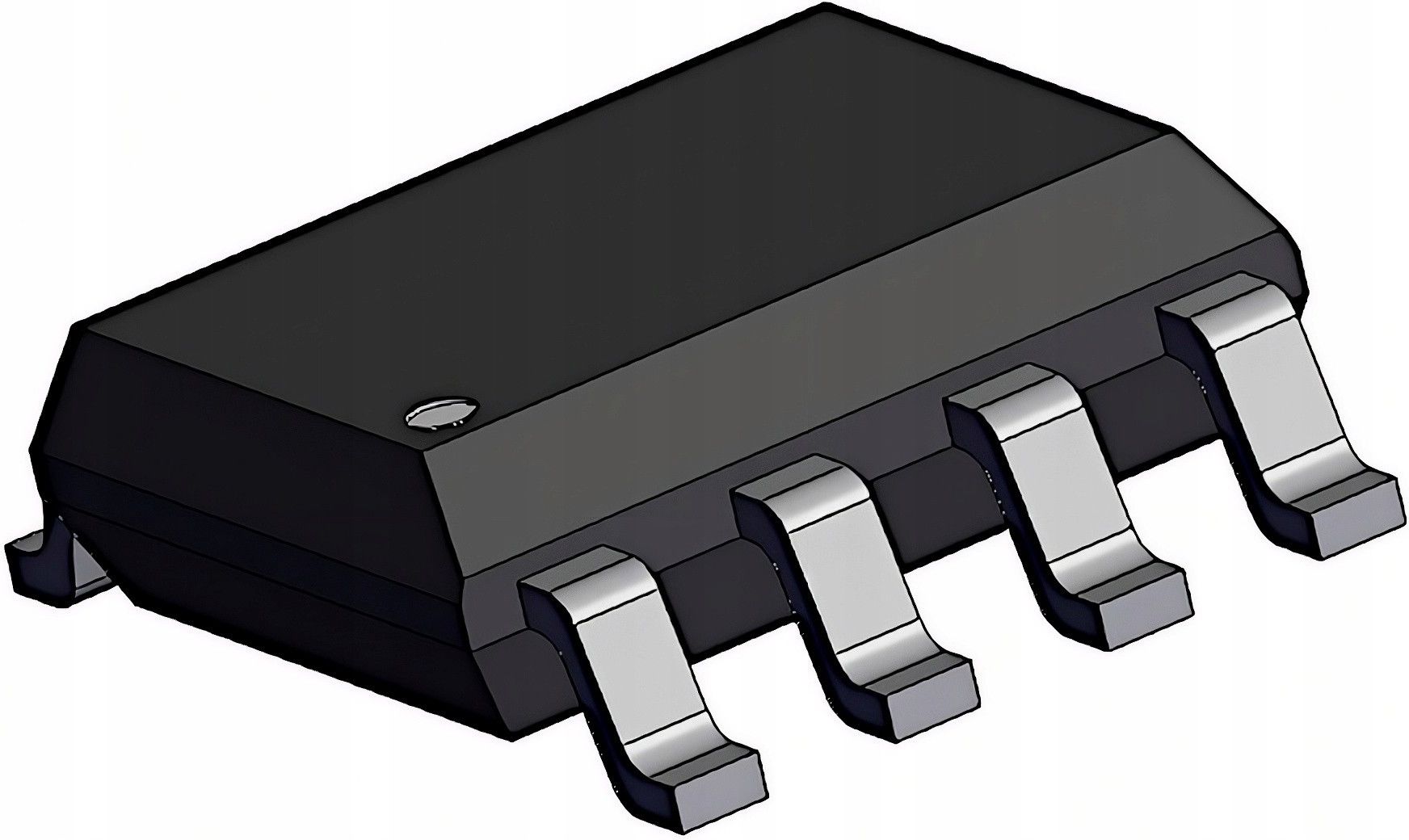

NCS2553 3-kanałowy wzmacniacz wideo z filtrami rekonstrukcyjnymi Standard Definition (SD) Model NCS2553DG Oznaczenie N2553 Obudowa SOP8 Montaż SMD powierzchniowy Produkcja Onsemi Ilość 1 sztuka NCS2553 to trójkanałowy, wysokoprędkościowy wzmacniacz wideo z wbudowanym filtrem Butterwortha 6. rzędu o paśmie Standard Definition (SD). Układ jest przeznaczony do przetwarzania sygnałów wideo: komponentowych (Y, Pb, Pr) lub RGB, kompozytowych (CVBS) lub S-Video. Każdy kanał akceptuje sygnały DC-coupled lub AC-coupled (w trybie AC wewnętrzne zaciski transparentne stabilizują poziom). Wyjścia mogą sterować zarówno obciążeniem AC-coupled, jak i DC-coupled 150 Ω. Wbudowany przesuwnik poziomu (level shifter ≈ +280 mV) zapobiega obcinaniu impulsu synchronizacji i umożliwia bezpośrednie DC-coupling na wyjściu. Układ jest w pełni kompatybilny z DAC-ami wideo w procesorach multimedialnych. Główne cechy Trzy identyczne filtry 6. rzędu Butterwortha 8 MHz (–3 dB ≈ 9,0 MHz) Wewnętrzne wzmocnienie stałe: +6 dB (AV = 2) Wejścia i wyjścia: AC- lub DC-coupled Wbudowane transparentne zaciski (clamp) na wejściach Wbudowany level shifter (+280 mV) Napięcie zasilania: +5 V Niski pobór prądu: typ. 23 mA (bez obciążenia) Obudowa: SOIC-8 (Pb-Free) Wysoka izolacja kanał-kanał: –60 dB @ 1 MHz Bardzo dobra charakterystyka video: – różnicowy gain (dG) ≤ 0,3 % – różnicowa faza (dΦ) ≤ 0,6° – THD ≤ 0,4 % @ 1,8 Vpp / 1 MHz Zastosowania Dekodery satelitarne / kablówki (Set-Top Box) Odtwarzacze DVD / Blu-ray i rejestratory Telewizja SD (480i/576i) Video On Demand (VOD) Systemy monitoringu i rejestracji wideo Parametr maksymalne Napięcie zasilania VCC –0,3 V … +5,5 V Napięcie na wejściu –0,3 V … VCC Prąd wyjścia (IO) 50 mA Temperatura złącza (TJ) +150 °C (maks.) Zakres temperatur pracy –40 °C … +85 °C Termiczna rezystancja RθJA 112,7 °C/W Charakterystyki elektryczne DC (VCC = 5,0 V, TA = 25 °C) Zakres zasilania: 4,75 V – 5,25 V Pobór prądu (no load): typ. 23 mA (max 30 mA) Zakres napięcia wspólnego na wejściu (DC-coupled): 0 V – 1,4 V Tłumienie zasilania (PSRR): –50 dB (DC) Charakterystyki elektryczne AC Wzmocnienie (AVOL) 6,0 dB VIN = 1 V Pasmo –1 dB 7,2 MHz Pasmo –3 dB 9,0 MHz Tłumienie pasma zaporowego 45 dB @ 27 MHz Różnicowy gain (dG) 0,3 % NTSC Różnicowa faza (dΦ) 0,6° NTSC THD 0,4 % 1,8 Vpp @ 1 MHz Przesłuch kanał-kanał –60 dB 1,8 Vpp @ 1 MHz SNR 75 dB NTSC-7 (100 kHz–4,2 MHz) Opóźnienie propagacji 60 ns @ 4,5 MHz Zmiana opóźnienia grupowego 27 ns 100 kHz – 8 MHz Typowe charakterystyki Płaska charakterystyka amplitudowa do ~7 MHz Bardzo dobra liniowość fazy (mała zmiana opóźnienia grupowego) Wysokie tłumienie aliasów powyżej 27 MHz Dobra odporność na zakłócenia zasilania (PSRR) Informacje aplikacyjne Układ pracuje w czterech głównych konfiguracjach AC-coupled wejścia + AC-coupled wyjścia (najczęściej) DC-coupled wejścia + DC-coupled wyjścia (najmniej komponentów) AC-coupled wejścia + DC-coupled wyjścia DC-coupled wejścia + AC-coupled wyjścia Wbudowany clamp aktywuje się automatycznie poniżej 0 V (tryb AC). Zalecane pojemności wejścia: 0,1 µF wyjścia: 220 µF (lub większa przy długich liniach) Typowy układ aplikacyjny: DAC video → NCS2553 → 75 Ω kable wideo (z obciążeniem 75 Ω na końcu). NCS2553DR2G To dokładnie ten sam układ co NCS2553. Różnica jest tylko w pakowaniu: Zdjęcie realne
