Mikrokontroler Jk BMS JK LCD 7.0 (BMSJKLCD70) Mińsk Mazowiecki

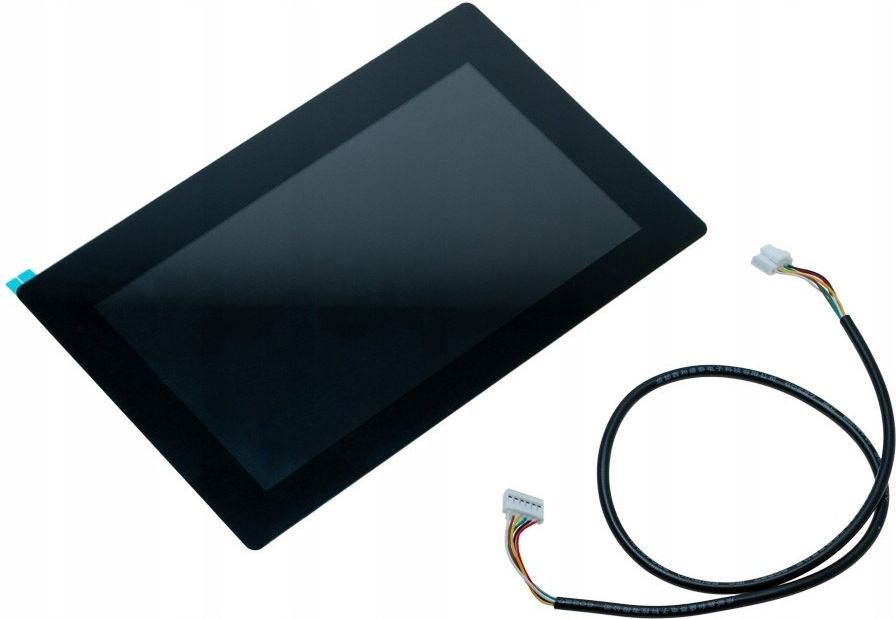

Ekran dotykowy LCD 7" do BMS SMART JK z serii "Inverter" Duży ekran przeznaczony wyłącznie do BMS JK Inverter z gniazdem UART (od wersji V19) umożliwia monitoring aktualnego stanu parametrów pakietu. UWAGA: ze względu na rozmiar ekran nie pasuje do gotowych obudów magazynów 16S firm Onvolt i JKESS. Do nich wymagany jest ekran 4,3". Ekran nie współpracuje z innymi BMS JK. Ekran podłączony jest do osobnego gniazda UART i nie jest wyposazony w swój wyłącznik. Do wyłączania BMS stosuje się wyłącznik z kompletu BMS, który może byc podłączony do standardowego gniazda w BMS lub dodatkowego gniazda w ekranie. Ekran mocowany jest za pomocą taśmy samoprzylepnej. Duży rozmiar ekranu umożliwia łatwe monitorowanie parametrów. jest to szczególnie wygodne w przypadku wielu magazynów połaczonych równolegle. W kolejnych zakładkach można obserwować ogólne parametry pakietu: Ekran 1 -stan naładowania, napięcie, prąd ładowania lub rozładowania, stan balansera Ekran 2 -napięcia poszczególnych ogniw i wybór kolejnych magazynów. Ekran 3 -ustawienie protokołów komunikacyjnych -z możliwością zmiany. Ekran 4 - informacja o alarmach. W przypadku zastosowania ekranu do kilku magazynów połączonych równolegle i skomunikowanych po łączu RS485 istnieje możliwość wyświetlania parametrów (napięcie, prąd, stan naładowania, napięcie na ogniwach) dla każdego magazynu na jednym monitorze. Ekran musi być podłączony do BMS Master, a w szystkie magazyny muszą mieć BMS JK Inverter w wersji V19. Ekran dostarczany jest wraz z przewodem połączeniowym. Przy tym ekranie istnieje możliwość ustawienia BMS, by ekran pozostawał cały czas włączony - np. przy obsłudze dużych magazynów energii.
