Mikrokontroler Dfrobot ESP32-S3-U (DFR23329) Mikstat

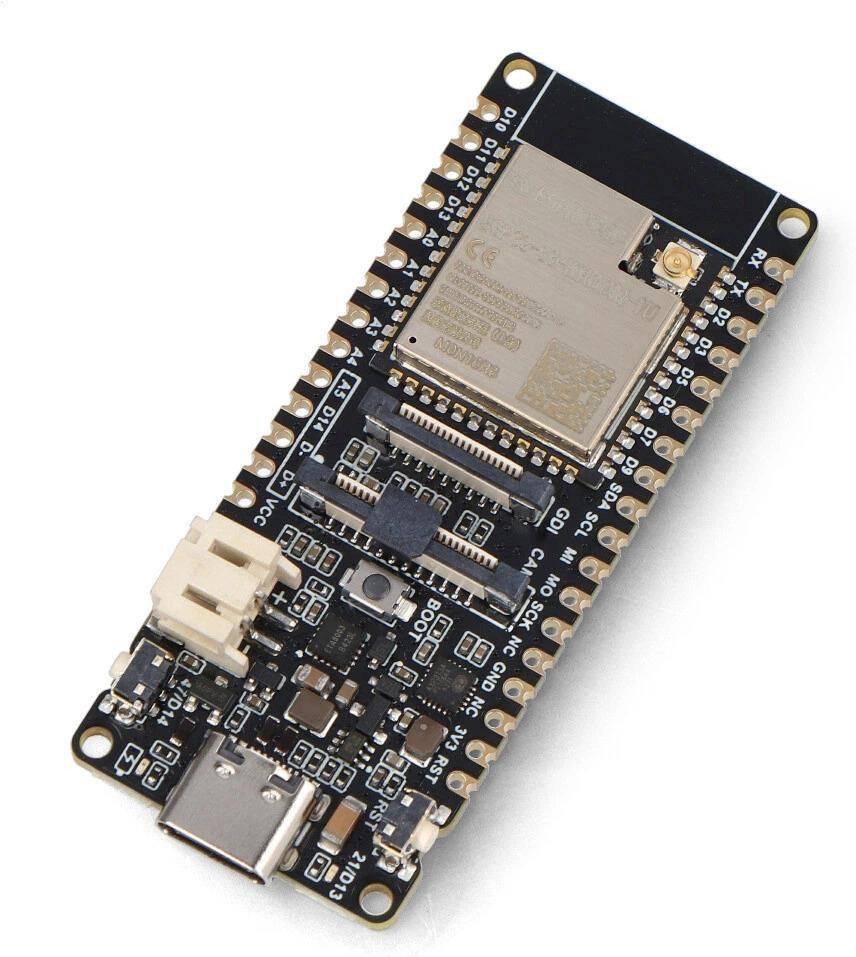

FireBeetle 2 - płytka rozwojowa z ESP32-S3 i kamerą OV2640 (antena zewnętrzna) Opis FireBeetle 2 ESP32-S3 to płytka rozwojowa z modułem ESP32-S3-WROOM-1-N16R8. Jest wyposażona w kamerę OV2640, dzięki czemu doskonale sprawdza się w aplikacjach takich jak rozpoznawanie obrazu. Moduł ESP32-S3 oferuje dużą pojemność pamięci (jest wyposażone w 8 MB pamięci PSRAM i 16 MB pamięci Flash) i bogaty zestaw interfejsów komunikacyjnych, zaspokajając szeroki zakres wymagań aplikacji. Płytka ma wbudowany interfejs kamery do łatwego połączenia z kamerą. Zaprojektowano również niezależny obwód zasilania, który pomaga zredukować zakłócenia powodowane przez inne sygnały docierające do kamery. Płyta jest wyposażona w sensor OV2640, który ma rozdzielczość 2 MPx i pole widzenia 68°. Akcelerator obliczeń sieci neuronowych i obciążeń przetwarzania sygnałów zapewniane przez układ ESP32-S3 sprawia, że moduł jest idealnym wyborem dla szerokiej gamy aplikacji, takich jak rozpoznawanie mowy i rozpoznawanie obrazu. FireBeetle 2 ESP32-S3 obsługuje komunikację w dwóch trybach Wi-Fi i Bluetooth 5 (LE). Obsługiwany jest zarówno protokół Bluetooth Mesh, jak i Espressif WiFi Mesh, co zapewnia stabilniejszą komunikację i większy zasięg. Dzięki obsłudze protokołu Matter mikrokontroler może być wykorzystywany do opracowywania przemysłowych urządzeń inteligentnego domu dla szerszego zakresu scenariuszy IoT i AIoT (Artificial Intelligence of Things). Płytka rozwojowa została zaprojektowana tak, aby była przyjazna dla użytkownika i ułatwiała podłączenie ekranu poprzez wbudowane złącze GDI. Dodatkowo integruje funkcje zarządzania energią, obsługujące ładowanie baterii i sprzętową kontrolę zasilania. FireBeetle 2 ESP32-S3 można programować za pomocą Arduino IDE, ESP-IDF i MicroPython, umożliwiając programistom wykorzystanie zarówno C, jak i Pythona. Pełna dokumentacja dostępna jest na stronie produktu. Właściwości 32-bitowy procesor dwurdzeniowy, taktowanie 240 MHz SRAM: 512 KB ROM: 384 KB Flash: 16 MB PSRAM: 8 MB RTC SRAM: 16 KB USB: USB 2.0 OTG full-speed Protokół WIFI: IEEE 802.11b/g/n Tryb WIFI: tryb łączony Station, SoftAP, SoftAP + Station Częstotliwość Wi-Fi: 2,4 GHz Agregacja ramek: TX/RX A-MPDU, TX/RX A-MSDU Bluetooth 5, Bluetooth Mesh 26 x cyfrowe wejścia/wyjścia: Kontroler LED PWM 8 kanałów SPI x4 UART x3 I2C x2 I2S x2 Transceiver IR: kanał nadawczy x5, kanał odbiorczy x5 2×12-bitowy przetwornik ADC SAR, 20 kanałów Kontroler DMA: kanał nadawczy x5, kanał odbiorczy x5 Napięcie robocze: 3,3 V Napięcie wejściowe USB typu C: 5 V DC Maksymalny prąd ładowania: 1 A Temperatura robocza: -20 do 70 ℃ Wymiary: 25,4 x 60 mm W zestawie FireBeetle 2 Kamera OV2640 Złącze goldpin męskie 18-pin Złącze goldpin żeńskie 18-pin Złącze goldpin męskie 14-pin Złącze goldpin żeńskie 14-pin
