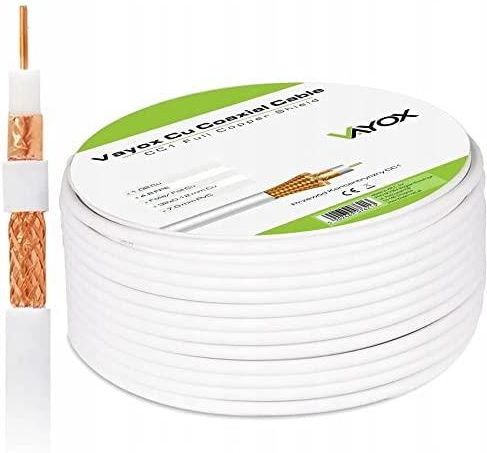

Vayox Kabel Koncentryczny Przewód Antenowy 25M Cu Dvb-T/T2/S/S2 Biały Cc1 Miechów

Przewód koncentryczny 25m 1.02 Cu + 32×0.12mm Marka: VAYOX Kod produktu: CC1 25M BIAŁY Kabel koncentryczny - przewód telekomunikacyjny, stosowany do transmisji sygnałów zmiennych małej mocy. Stosowany w instalacjach antenowych kablowych przesyłowych sieciowych Dane techniczne Długość przewodu: 25 m Żyła: 1,02 Cu Oplot: Cu 32×0.12 Idealny zarówno do instalacji indywidualnych jak i zbiorczych Folia miedziana Dielektryk FPE Średnica zewnętrzna kabla: 7 mm Oporność falowa: 75 Ohm Skuteczność ekranowania: klasa A Przewód CC1 charakteryzuje się najwyższą jakością wykonania Budowa kabla 1. Miedziana żyła 1,02 2. Dielektryk FPE 3. EKRAN: Folia miedziana 100% 4. Miedziany oplot 100% Cu 32x0.12 4K, FULL HD, LTE Przewód antenowy firmy VAYOX charakteryzuje się najwyższą jakością wykonania oraz bardzo dobrymi parametrami technicznymi. Zapewnia świetny przepływ sygnału bez zakłóceń, niezależnie od długości instalacji Idealny do odbioru kanałów w jakości 4K i FULL HD Odporny na zakłócenia sieci telefonicznej LTE Słowo „koncentryczny” w nazwie odnosi się do wspólnej osi geometrycznej wewnętrznego przewodnika i zewnętrznej osłony. Kabel koncentryczny różni się od innych rodzajów kabli osłonowych tym, że jego wymiary są kontrolowane. Ma to na celu zapewnienie precyzyjnego, stałego odstępu między przewodnikami, co przekłada się na skuteczne działanie linii transmisyjnej. Wytrzymałość Żyła główna, oplot oraz ekran została w pełni wykonany z miedzi. Stosując ten kabel w instalacji mają Państwo pewność, że taka instalacja to pewna inwestycja na lata. Kabel jest bardzo elastyczny, dzięki czemu łatwo się układa, w dodatku zewnętrzna izolacja jest bardzo odporna na wszelkie uszkodzenia. Gruba żyła główna (1,02mm) zapewnia najlepszy przesył sygnału Solidny oplot (32 włoski o grubości 0,12mm) wraz z miedzianym ekranem odpowiadają za świetną izolację sygnału przed zakłóceniami z zewnątrz INSTRUKCJA MONTAŻU WTYKU "F" NA OFEROWANYM KABLU: Zarobienie tego wtyku wymaga ostrego nożyka, cążek do kabli i zręcznych palców. W pierwszej kolejności, należy uciąć końcówkę kabla, jeżeli jest brudna lub postrzępiona. Samo cięcie powinno być wykonane prostopadle do osi kabla, nie pod skosem. Z końca kabla antenowego usuwany zewnętrzny płaszcz na dystansie około 10mm, może być nieco więcej. Trzeba to zrobić poprzez delikatne nacięcie go dookoła, a następnie ściągnięcie palcami. Oplot powinien zostać możliwie mało naruszony, czyli trzeba uważać, aby nie pociąć przy okazji delikatnych drucików. Następnym krokiem jest wywinięcie oplotu na płaszcz zewnętrzny. Czasem znajduje się na nim jeszcze jedna warstwa folii aluminiowej – też ją można odwinąć razem z nim. Trzeba uważać, aby zebrać wszystkie druciki oplotu. W następnej kolejności trzeba odciąć ekran i dielektryk, stanowiący izolację żyły. Trzeba to zrobić około 2-3mm od miejsca wywinięcia płaszcza. Nie trzeba mocno wciskać noża, aby nie przeciąć żyły, wewnętrzna izolacja jest z reguły dosyć miękka. Na tak przygotowany koniec kabla nakładamy metalowy wtyk F. Ostatnim krokiem jest wkręcenie wtyku F na kabel. Najpierw należy go wepchnąć, a potem zdecydowanymi ruchami wkręcić. Przy prawidłowo obrobionej końcówce kabla, wtyk powinien wejść na niego tak głęboko, aż niewielki fragment dielektryka (około 1mm) przeciśnie się przez otworek we wtyku. Żyła powinna wystawać prosto, nie na skos, nie powinien też do niej dotykać ekran ani oplot. Gwint wewnątrz wtyku zapewnia kontakt elektryczny oplotu ze złączem. Jeżeli żyła wystaje poza wtyk na długość większą niż 1mm, trzeba ją przyciąć. Jeżeli spod wtyku wystają jakieś fragmenty oplotu, również można je uciąć, aby nie powodowały zwarć. Gotowe!
