ProEco Solutions kolektor ProEco JNSC-MIni Maszewo

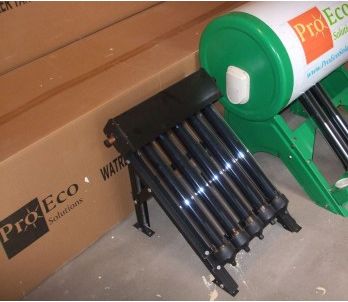

Kolektor słoneczny PROECO JNSC-MINI - 5 rur próżniowych z HEAT PIPE - 58 / 500 mm - stelaż aluminiowy (z możliwością zamontowania na powierzchni skośnej oraz płaskiej) Budowa kolektora: Kolektor słoneczny składa się z wykonanych z borokrzemowego szkła rur próżniowych. Podczas produkcji zastosowano odpowiednią mieszankę tlenków SiO2 i B2O3, co dało produkt o dobrej odporności chemicznej oraz nadzwyczajnej czystości i jednorodności. Szkło borokrzemowe jest przyjazne środowisku naturalnemu i może być wielokrotnie przetwarzane. zastosowano również proces odprężania termicznego czyli hartowania. W powiązaniu z typową dla szkła borokrzemowego niewielką rozszerzalnością cieplną uzyskano szczególnie wysoką odporność na zmiany temperatury w porównaniu ze zwykłym szkłem. Rury są odporne na grad o wielkości do 25 mm. zastosowanie rur o średnicy 47 mm. oraz 58 mm. umożliwia koncentryczne umieszczenie jednej wewnątrz drugiej. Powietrze znajdujące się pomiędzy rurami zostaje wypompowane a rury są ze sobą zgrzane. Próżnia znajdująca się pomiędzy dwiema warstwami szkła jest doskonałym izolatorem i zapobiega stratom cieplnym. W procesie potrójnej magnetronowej metalizacji zostaje naniesiony absorber (związek pochłaniający promienie słoneczne oraz przekształcający je w energię cieplną). Nowa specjalna warstwa absorpcyjna ALN/AIN-SS/CU z dodatkiem miedzi, jest kolejną generacją warstw absorpcyjnych. Następczyni warstwy AL/N/AL charakteryzuje się większą wydajnością (nawet o 12%) i doskonałymi właściwościami absorpcyjnymi promieniowania słonecznego bezpośredniego i rozproszonego. Dodatkowe warstwy absorbera mają za zadanie utrzymać jak najwięcej energii wewnątrz rur oraz zapobiec utracie ciepła poprzez promieniowanie podczerwone. Wnętrze rury próżniowej może nagrzać się nawet do 300oC. Wewnątrz rur próżniowych jest montowana tzw. „rurka cieplna” (heat pipe). znajdujące się wewnątrz rur próżniowych aluminiowe radiatory wspomagają przekazywanie energii do miedzianych rurek cieplnych. zgodnie z zasadą obniżania temperatury wrzenia wraz ze spadkiem ciśnienia postąpiono w przypadku „heat pipe” obniżając ciśnienie w środku rurki poprzez odessanie powietrza. Ciecz w środku wymiennika „heat pipe” wrze dzięki temu już w temperaturze 25 oC. Miedź użyta podczas produkcji rurki „heat pipe” jest pozbawiona zawartości tlenu co zapewnia możliwość długiej i niezawodnej eksploatacji. Wysoka sprawność kolektora wynika ze zdolności do absorbowania rozproszonego promieniowania słonecznego (np. w pochmurne dni) oraz maksymalnego ograniczenia strat ciepła. Energia jest uzyskiwana nie tylko z bezpośrednio padających promieni słonecznych ale również ze światła odbitego. Magistrala zbiorcza kolektora jest wykonana z miedzianej rury. Wewnątrz niej zamontowano miedziane tuleje, w które wsuwa się skraplacz rurki cieplnej. Aby uzyskać lepszy kontakt powierzchni miedzianych między sobą a co za tym idzie sprawniejsze przekazywanie ciepła, do styków stosuje się wysokotemperaturowe pasty przewodzące ciepło. Magistrala zbiorcza kolektora jest zaizolowana termicznie wełną mineralną. Pomimo tego, że ma ona trochę gorsze właściwości izolacyjne niż pianka poliuretanowa, jest w tym wypadku lepszym rozwiązaniem. Wełna mineralna nie utlenia się i jest bardziej odporna na wysokie temperatury jakie mogą się zdarzyć np. przy zatrzymaniu obiegu płynu w instalacji. W magistrali zbiorczej znajduje się również miejsce na zamontowanie czujnika temperatury. Obudowa magistrali zbiorczej kolektora oraz jego ramka (stelaż) są wykonane z aluminium. zastosowanie lekkich metali ma dosyć duże znaczenie przy montażu kolektorów na dachach budynków.
