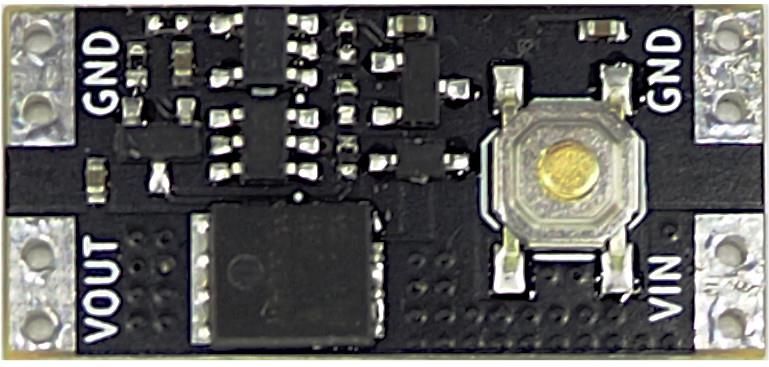

Moduł włącznika przełącznika bistabilnego XL-10AH 4.5-26V DC 12V 1.3uA Marki

Moduł XL-10AH to energooszczędny, bistabilny przełącznik o szerokim zakresie napięcia wejściowego, zaprojektowany do sterowania obciążeniami prądu stałego. Umożliwia wygodne włączanie i wyłączanie urządzeń za pomocą pojedynczego przycisku, działając w trybie bistabilnym (samoblokującym) Zakres napięcia zasilania 4.5V - 26V DC Moduł jest przystosowany do szerokiego zakresu napięcia zasilania, dzięki czemu może być używany w różnych aplikacjach, od systemów niskonapięciowych po bardziej wymagające instalacje Maksymalne obciążenie prądowe 10A (maksymalny prąd przełączania) Moduł może sterować urządzeniami o obciążeniu do 10A, co pozwala na jego zastosowanie w sterowaniu urządzeniami dużej mocy, takimi jak silniki prądu stałego, oświetlenie LED czy inne systemy wymagające większych prądów Pobór prądu Stan wyłączony: około 1.3µA Dzięki niskiemu poborowi prądu w stanie wyłączonym, moduł jest idealny do zastosowań zasilanych bateryjnie, gdzie wymagana jest minimalizacja zużycia energii. Tryb pracy Bistabilny (samoblokujący) Moduł działa w trybie bistabilnym, co oznacza, że jedno naciśnięcie przycisku włącza urządzenie, a kolejne naciśnięcie je wyłącza. Ten tryb nie wymaga ciągłego trzymania przycisku, co jest wygodne w codziennym użytkowaniu Funkcja powrotu do stanu wyłączonego po utracie zasilania: Po odłączeniu zasilania i jego ponownym podłączeniu, moduł automatycznie wraca do stanu wyłączonego. Zapewnia to większe bezpieczeństwo, ponieważ urządzenie nie włącza się samoczynnie po wznowieniu zasilania Czas reakcji Moduł reaguje błyskawicznie na naciśnięcie przycisku, co zapewnia natychmiastowe włączenie lub wyłączenie zasilania. Wymiary modułu 13x27mm wysokość 3mm 1.6g. Kompaktowe rozmiary modułu sprawiają, że jest łatwy do zintegrowania w różnych urządzeniach, gdzie przestrzeń jest ograniczona. Temperatura pracy -40°C do +85°C Moduł jest zaprojektowany do pracy w szerokim zakresie temperatur, co umożliwia jego zastosowanie w trudnych warunkach środowiskowych, zarówno w aplikacjach wewnętrznych, jak i zewnętrznych. Kompatybilność z przyciskami Możliwość podłączenia różnych typów przycisków, takich jak przyciski dotykowe lub mechaniczne. Użytkownik może podłączyć je do modułu za pomocą przewodów, co daje dużą elastyczność projektową. Montaż Moduł można łatwo zamontować w urządzeniach dzięki jego kompaktowej budowie oraz elastycznym opcjom podłączenia do różnych źródeł zasilania i przycisków. Działanie i funkcjonalność Sterowanie zasilaniem Moduł działa na zasadzie przełącznika bistabilnego. Po naciśnięciu przycisku moduł włącza zasilanie podłączonego obciążenia (np. oświetlenia LED). Kolejne naciśnięcie przycisku powoduje wyłączenie zasilania. Przełącznik samodzielnie utrzymuje stan włączony lub wyłączony, bez potrzeby ciągłego przytrzymywania przycisku. Niezależność od zasilania Gdy zasilanie zostanie odłączone (np. w wyniku przerwy w dostawie prądu), a następnie ponownie podłączone, moduł pozostaje w stanie wyłączonym, co zapobiega przypadkowemu włączeniu urządzeń po wznowieniu zasilania. Oszczędność energii Dzięki niskiemu poborowi prądu w stanie wyłączonym (tylko 1.3µA), XL-10AH jest idealny do aplikacji, które muszą działać przez długi czas na zasilaniu bateryjnym, takich jak urządzenia przenośne, czujniki, systemy zasilania awaryjnego czy inne systemy, w których ważna jest długa żywotność baterii. Wysoka wydajność przełączania Maksymalna zdolność przełączania do 10A pozwala na stosowanie modułu w aplikacjach wymagających dużego natężenia prądu, bez obaw o przeciążenie układu. Przykłady zastosowania Automatyka domowa: Sterowanie oświetleniem LED, wentylatorami, pompami wodnymi i innymi urządzeniami domowymi. Projekty DIY: Idealny do budowy własnych urządzeń elektronicznych, takich jak kontrola zasilania w projektach robotycznych lub instalacjach LED. Urządzenia przenośne: Doskonały do zastosowań, w których liczy się kompaktowy rozmiar i niskie zużycie energii. Systemy zasilania awaryjnego: Dzięki niskiemu poborowi prądu w stanie wyłączonym moduł doskonale sprawdza się w systemach wymagających długiej żywotności baterii. Zobacz video przestawiające działanie modułu : https://youtu.be/WgONs7goaLI?si=fTASEI2quf68RNCr Zdjęcie realne
