AIDA HD3G-IPC-TF Luboń

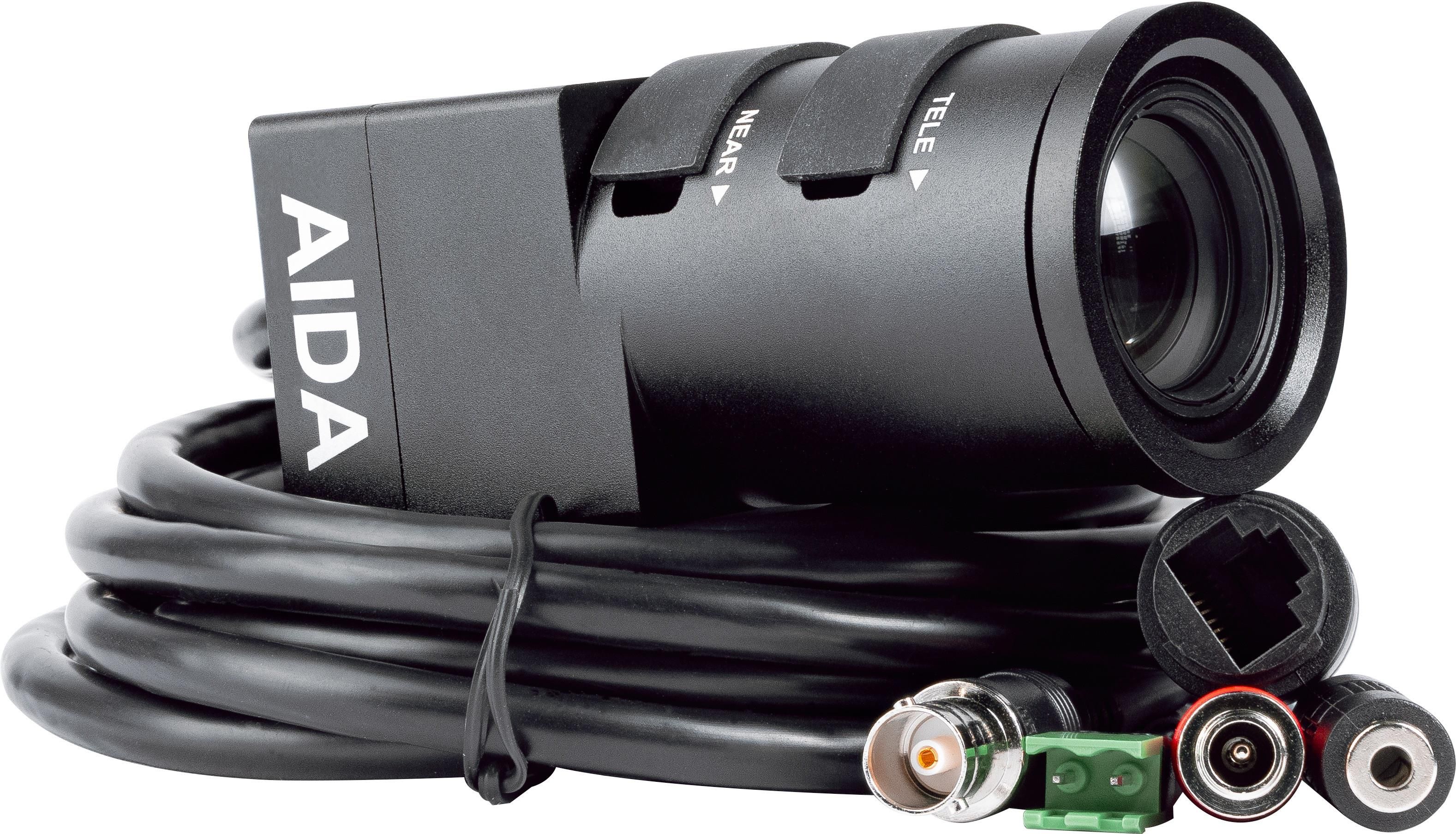

AIDA HD3G-IPC-TF | Miniaturowa kamera do streamingu, Full HD 60fps, 3G-SDI, obiektyw 5-50mm, PoE, ochrona IP54 AIDA HD3G-IPC-TF to kompaktowa kamera Full HD typu POV do wielokamerowych realizacji, streamingu i telewizji, gdy liczy się zasięg i precyzja kadru. Przetwornik 1/2.8″ Sony CMOS podaje 1920×1080 przez 3G-SDI w 10-bit 4:2:2, z trybami do 1080p60. Obiektyw varifocal 5–50 mm obejmuje 51°–6.1° pola widzenia, umożliwiając zarówno ujęcia ogólne, jak i ciasne tele bez wymiany optyki. Minimalne oświetlenie to 0,2 lx (dzień) / 0,1 lx (noc), co pozwala zachować szczegóły w tunelach stadionowych, fosach orkiestry czy reżyserkach. Balans bieli działa automatycznie lub ręcznie w zakresie 9000–11000 K; ekspozycja może pracować w AE lub manualnie. Wejście liniowe 3,5 mm umożliwia embedding audio po SDI, dzięki czemu sygnał A/V trafia jednym przewodem. Interfejs RJ45 udostępnia sterowanie VISCA over IP (w tym Sony VISCA over IP / UDP), w komplecie znajduje się adapter PoE; dla instalacji z RS-485 dostępne jest VISCA szeregowe. Pełna zdalna regulacja parametrów obrazu ułatwia utrzymanie spójności między kamerami. Obudowa spełnia IP54, więc chroni przed pyłem i rozbryzgami wzdłuż boisk, w wozach OB, na kratownicy scenicznej oraz w skrzynkach terenowych; zabezpieczony pigtail chroni złącza. Podwójne mocowania 1/4″-20 u góry i u dołu przyspieszają montaż na klamrach, sanki foto lub cheese bar. Pobór mocy wynosi ok. 6 W przy 12 V DC; w zestawie zasilacz AC oraz opcja PoE, co upraszcza mobilne zestawy i fly-packi. AIDA HD3G-IPC-TF sprawdza się wszędzie tam, gdzie zdalnie sterowana teleobiektywowa kamera POV ma dostarczyć stabilne 1080p: kamera trenera na linii bocznej, ujęcia z tablicy/obręczy lub bramki, IMAG w kościołach, katedra mówcy w salach wykładowych, detale produktów na liniach produkcyjnych czy weryfikacja na robotyce. Niezawodny, stabilny transport SDI, przetwarzanie 10-bit i długi zakres ogniskowych naturalnie integrują się z routerami, mikserami oraz rejestratorami w profesjonalnym workflow. SPECYFIKACJA WIDEO Matryca: 1/2,8” Progressive CMOS Rozmiar matrycy: 5,640 mm x 3,216 mm (16,9) Efektywna liczba pikseli: Poziomo: 1920, Pionowo: 1080 Rozmiar piksela: 2,9 μm (H) x 2,9 μm (V) Rozdzielczość: 1080p, 1080i, 720p Częstotliwość odświeżania: 1080 60p/59,94/50p/30p/29,97p/25p/24p, 1080 60i/59,94i/50i, 720 60p/59,94p/50p Wyjście: 3G-SDI Przestrzeń kolorów: 4:2:2 (YCbCr) 10 bitów Minimalne oświetlenie: 0,2 luksa ( tryb dzienny), 0,1 luksa ( tryb nocny) Balans bieli: Automatyczny i ręczny (9000–11 000 K) Wejście audio: Wejście stereo TRS 3,5 mm, osadzone przez SDI OBIEKTYW HD3G-IPC-TF – Obiektyw zoom 5-50 mm Szerokość pola widzenia: 51° - 6.1 PARAMETRY FIZYCZNE Sterowanie kamerą: RJ45 (VISCA przez IP) RS485 (szeregowe VISCA) Temperatura pracy: -10°C~50°C Zasilanie: 12 V DC (+9 - +15 V DC) (w zestawie adapter PoE) Pobór mocy: maks. 6 W
