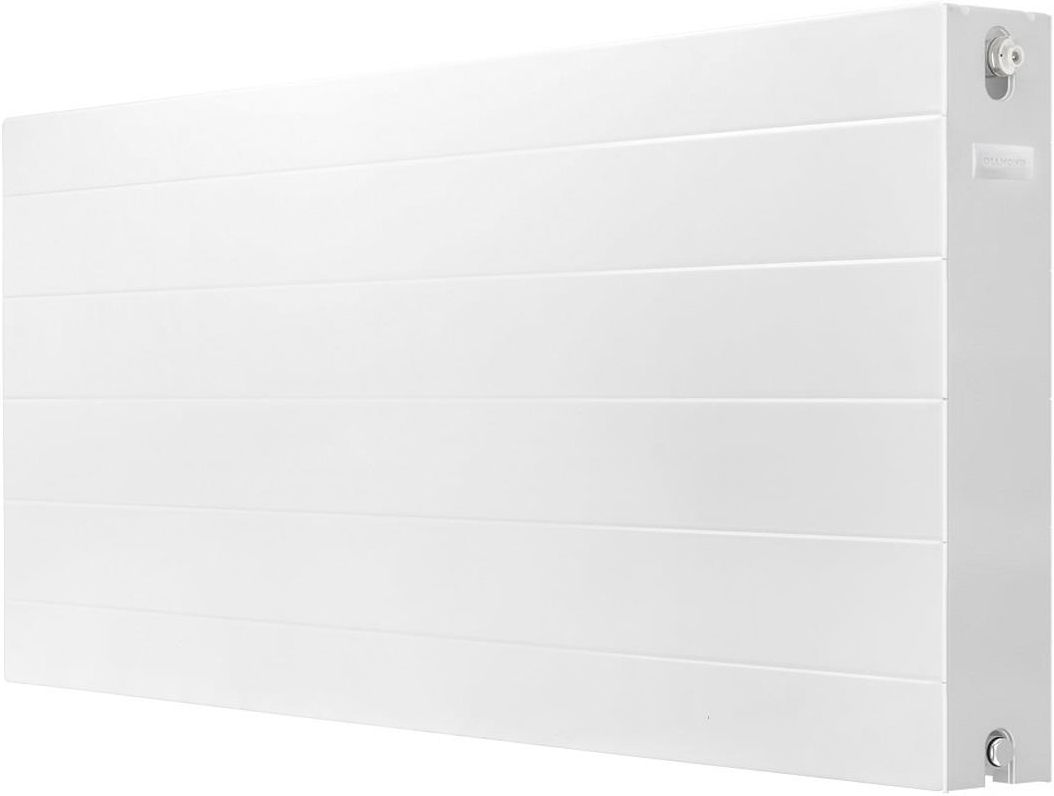

Diamond Design Typ D22 550x1600 Lubomierz

GRZEJNIK STALOWY DIAMOND DESIGN POZIOMY TYP-22 Z.BOCZNE Z MOCOWANIEM Grzejniki stalowe DIAMOND typ D-22 są ozdobnymi grzejnikami idealnie pasującymi do nowoczesnego wnętrza. Stosowane są w zamkniętych oraz otwartych układach jedno – dwururowych C.O. Wyprodukowane zostały z wysokogatunkowej blachy stalowej, walcowanej na zimno. Grzejniki sa odtłuszczone, cynkofosforowane, zagruntowane kataforycznym malowaniem wstepnym, a następnie pokryte proszkiem antyelektrostatycznym i wypalane w 200 stopniach. Kolor biały (RAL 9016). Zbudowane są z płaskiej płyty czołowej z poziomymi tłoczeniami, nakładanej na jedną z dwóch płyt profilowanych i dwóch wydajnych konwektorów. Powierzchnie boczne obudowane są osłonami, powierzchnia górna przykryta osłoną typu grill. Posiadają podłączenie boczne, zaopatrzone są w odpowietrznik, dwa korki. Ten typ grzejnika sprzedawany jest z załączonym wieszakiem. D -22 550x1600 DESIGN POZIOMY moc cieplna przy ΔT=60 = 2883W moc cieplna przy ΔT=50 = 2286W moc cieplna przy ΔT=30 = 1193W ΔT to średnia różnica temperatur - (t1 - temp. wody zasilającej grzejnik / t2 - temp. wody wypływającej z grzejnika, / tr - temp. powietrza w pomieszczeniu) Wysokość 550 mm Szerokość 1600 mm Grubość 105 mm Rozstaw przyłączy 500mm 1/2" Przyłącze : BOCZNE waga =55kg Temperatura max- 120C Ciśnienie robocze MOP - 10 bar kolor - biały W komplecie Grzejnik Wbudowany zawór termostatyczny Korek x 2 Odpowietrznik wieszak Montaż Zaznaczyć na ścianie pozycję otworów montażowych Wywiercić otwory montażowe i zamocować wieszaki Wyciąć w opakowaniu grzejnika miejsce na wieszaki Zawiesić grzejnik na wieszakach Rozpakować grzejnik po zakończonym montażu 2. Umiejscowienie grzejnika: grzejnik powinien być zamontowany poziomo należy ściśle przestrzegać zaleceń dotyczących minimalnych odległości podanych na rys zalecane jest użycie wieszaków firmy DIAMOND do montażu grzejników (wieszaki w grzejnikach typu V nie są w komplecie!
