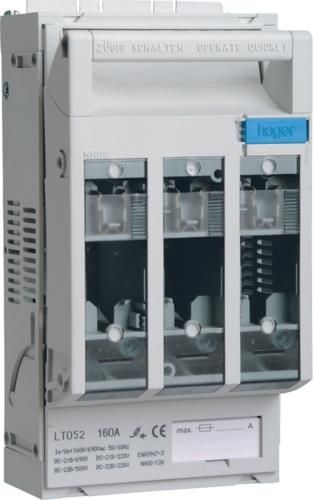

HAGER ROZłĄCZNIK BEZPIECZNIKOWY NH00 160A ZE śRUBĄ M8 (LT052) Lublin

Konstrukcja Rodzaj produktu: z wyłącznikiem zabezpieczającym Liczba biegunów: 3 P Układ biegunów: 3 P Charakterystyka elektryczna Częstotliwość: 50/60 Hz Napięcie znamionowe łączeniowe Ue (AC): 0/690 V Napięcie Znamionowe napięcie izolacji Ui: 1000 V Znamionowe napięcie udarowe wytrzymywane Uimp: 8 kV Wymiary Głębokość produktu: 80 mm Wysokość produktu: 206 mm Długość: 150 mm Szerokość produktu: 106 mm Bezpiecznik Charakterystyka bezpiecznika: gG Moc Strata mocy przy pełnym obciążeniu: ≈ 45 W Maksymalna utwata mocy wkładki bezpiecznikowej: 12 W Całkowite straty mocy dla prądu znamionowego: 9 W Energia tracona w przewodach: 46,5 W Wytrzymałość Wytrzymałość elektryczna (liczba cykli): 200 Wytrzymałość mechaniczna (liczba cykli): 1400 Prąd Obciążalność prądowa prądu przemiennego AC22 w kategorii B: 160 A Prąd znamionowy obwodu dla Ue=220V DC zgodnie z PN-EN 61439-1 5.3.2: 160 A Prąd znamionowy obwodu dla Ue=400V AC zgodnie z PN-EN 61439-1 5.3.2: 160 A Prąd znamionowy obwodu dla Ue=440V DC zgodnie z PN-EN 61439-1 5.3.2: 100 A Prąd znamionowy obwodu dla Ue=500V AC zgodnie z PN-EN 61439-1 5.3.2: 160 A Prąd znamionowy obwodu dla Ue=690V AC zgodnie z PN-EN 61439-1 5.3.2: 160 A Prąd znamionowy wkładki bezpiecznikowej: 6/10/16/20/25/32/35/40/50/63/80/100/125/160 A Znamionowy krótkotrwały prąd wytrzymywany 1s: 5 kA Prąd znamionowy zwarciowy umowny dla Ue=400V zgodnie z PN-EN 61439-1 3.8.10.4: 80 kA Prąd znamionowy zwarciowy umowny dla Ue=500 V zgodnie z PN-EN 61439-1 3.8.10.4: 80 kA Prąd znamionowy zwarciowy umowny dla Ue=690V zgodnie z PN-EN 61439-1 3.8.10.4: 80 kA Wkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=400V IEC 61439-1 3.8.10.4: 160 A Wkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=500V IEC 61439-1 3.8.10.4: 160 A Wkładka bezp. podczas testu. Znam. prąd zwarciowy Ue=690V IEC 61439-1 3.8.10.4: 160 A Ob. prądy cieplne wolne powietrze +wkł. bezp. +nom. poprz. IEC 60947-1 4.3.3.2.1: 160 A Konwertor termiczny prądu: 225 A Prąd / Temperatura Prąd znamionowy w temperaturze 40°C: 160 A Prąd znamionowy w temperaturze 45°C: 152 A Prąd znamionowy w temperaturze 50°C: 144 A Prąd znamionowy w temperaturze 55°C: 136 A Prąd znamionowy w temperaturze 60°C: 128 A Prąd znamionowy w temperaturze 65°C: 120 A Prąd znamionowy w temperaturze 70°C: 112 A
