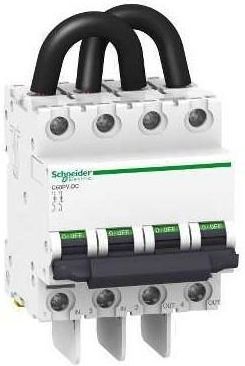

Schneider Wyłącznik Nadprądowy C60Pv-Dc-C13 2P 13A Ac A9N61658 Lubartów

Schneider Electric Wyłącznik nadprądowy Acti9 C60PV-DC-13 13A 2-biegunowy, A9N61658 Parametry podstawowe: charakterystyka: B funkcja izolacyjna: tak zgodnie z EN/IEC 60947-2 gama produktów: C60-gama produktów: Acti 9 ilość zabezpieczonych biegunów: 2 kategoria użytkowania: kategoria A zgodnie z EN/IEC 60947-2 nazwa produktu: C60 opis biegunów: 2P rodzaj sieci: prąd stały (DC) skrócona nazwa urządzenia: C60PV-DC symbol zdolności wyłączania: DC typ produktu lub komponentu : wyłącznik nadprądowy Parametry uzupełniające: [Ics] znamionowy prąd wyłączalny eksploatacyjny: 1.5 kA 100 % - 800 V prąd stały (DC) [Ics] znamionowy prąd wyłączalny eksploatacyjny: 3 kA 100 % - 650 V prąd stały (DC) [In] prąd znamionowy: 13 A [Ue] znamionowe napięcie łączeniowe: 800 V prąd stały (DC) głębokość: 77.4 mm długość odizolowanego odcinka: 14 mm górna granica wyzwalania magnetycznego: 5.5 x In kod zgodności: C60PV-DC-kolor: biały moment dokręcania: 2.5-2.5 N.m napięcie odcięcia: 572 mV 44 mOm 7.4 W 13 A opis opcji blokowania: blokowanie kłódką w położeniu WYŁ podstawa montażowa: 35 mm szyna symetryczna DIN przyłącza - zaciski: zacisk tunelowy (strona dolna) 1-25 mm² sztywny przyłącza - zaciski: zacisk tunelowy (strona dolna) 1-16 mm² elastyczny przyłącza - zaciski: okablowany przewód (góra)-sposób montażu: Stacjonarny-Szerokość: 72 mm szerokość w modułach 9 mm: 8 trwałość elektryczna: 1500 cykl L/R = 2 ms-trwałość mechaniczna: 20000 cykl typ sterowania: dźwignia wskazanie położenia styku: tak-wysokość: 132.7 mm zdolność wyłączania: 3 kA Icu w 650 V prąd stały (DC) zdolność wyłączania: 1.5 kA Icu w 800 V prąd stały (DC) znamionowe napięcie izolacji [Ui] : 1000 V prąd stały (DC) znamionowe napięcie udarowe wytrzymywane [Uimp] : 6 kV Wyłączniki iC60N z podwójnymi zaciskami firmy Schnieder Electric spełniają zarówno normy budowlane jak i przemysłowe. Dzięki temu swoje zastosowanie znajdują w budynkach mieszkalnych oraz przeznaczenia publicznego. Ich niewątpliwą zaletą jest system VisiTrip, czyli znajdujące się na froncie dwa wskaźniki:- wyzwolenia - który kolorem czerwonym sygnalizuje wyzwolenie na skutek zakłócenia- wskaźnik zmiany styków - widoczny zielony pasek gwarantuję fizyczne otwarcie styków i pozwala na dokonywanie czynności w obwodzie odpływowym z całkowitym bezpieczeństwie. Wyposażenie wyłączników w podwójne zatrzaski pozwala na usunięcie ich z szyny sztyftowej bez użycia narzędzi. Bardzo dużą zaletą tej serii jest szeroka gama urządzeń. Wyłączniki iC60N/H są dostępne w wersjach 1P, 2P, 3P, 4P w charakterystykach B,C, D do 63A. Izolowane zaciski IP20 Duże pole na oznacznik obwodu Podwójny zatrzask pozwala na usunięcie aparatu od strony przedniej bez użycia narzędzi i bez usuwania szyny sztyftowej Wskaźnik stanu styków· Odłączanie izolacyjne zgodnie z wymaganiami normy IEC/EN 60947-2.· Widoczny zielony pasek gwarantuje fizyczne otwarcie styków i pozwala na dokonywanie czynności w obwodzie odpływowym z całkowitym bezpieczeństwem Okienko wskaźnika wyzwolenia. Wyzwolenie na skutek zakłócenia jest sygnalizowane czerwonym wskaźnikiem na przedniej stronie Podwójne zaciski do przyłączenia od góry lub od dołu: przewodem lub szyną sztyftową VisiSafe Zastosowanie VisiSafe™ zapewnia, że obwód odpływowy jest zawsze chroniony, niezależnie od warunków przepięciowych, stopnia zużycia i doświadczenia osoby obsługującej, nawet w najbardziej wymagających warunkach. Zielony wskaźnik sygnalizuje bezpieczny stan styków. Szczególne cechy ochronne:• Najwyższe wytrzymywane napięcie udarowe: Uimp = 6 kV• Gwarancja dłuższej pracy sprzętu pomimo warunków przepięciowych• Najwyższa odporność na zanieczyszczenia wśród urządzeń modułowych: 3 stopień poziomu zanieczyszczeń• Prawdziwie wszechstronny produkt, który sprawdza się w każdych warunkach• Napięcie znamionowe izolacji: 500 V• Pełne bezpieczeństwo osoby manewrującej dźwignią napędową. VisiTrip minimalizuje przestoje i skraca czas napraw. Możliwość zidentyfikowania usterek jednym rzutem oka i łatwego ustalenia stanu sieci. VisiTrip sygnalizuje jedynie błędne wyjście, umożliwiając szybką diagnozę, rozwiązanie i powtórne załączenie odbiorników dla łatwiejszego zarządzania budynkiem i redukcji przestojów
