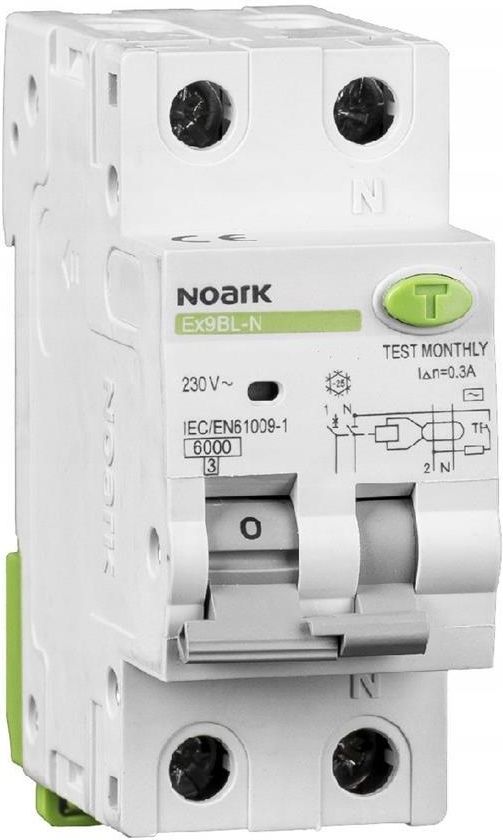

Wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym EX9BL-N 1P+N C25 A 30mA 107632 Legionowo

Wyłączniki różnicowoprądowe z zabezpieczeniem nadprądowym Ex9BL przeznaczone są do aplikacji domowych i przemysłowych. Ich konstrukcja oparta jest na kombinacji urządzenia różnicowoprądowego z klasyczną zasadą działania magnesu stałego oraz przekaźnika spolaryzowanego wraz z wyłącznikiem nadprądowym z termicznym wyzwalaczem przeciążeniowym oraz magnetycznym wyzwalaczem zwarciowym. Zaletą takiego rozwiązania jest niezależność funkcji ochronnych od napięcia urządzeń różnicowoprądowych. Odpowiednia wartość napięcia jest konieczna tylko podczas okresowego testu wyłącznika różnicowoprądowego za pomocą przycisku „T”. Wyłączniki różnicowoprądowe powinny być testowane regularnie co miesiąc. - Wyłączniki różnicowoprądowe z zabezpieczeniem nadprądowym zgodne z EN 61009 - Zwarciowa zdolność łączeniowa Icn 6 kA - 1+N-biegunowy - Znamionowy prąd różnicowy 30, 100, 300 mA - Prąd znamionowy do 40 A - Charakterystyki wyzwalania B oraz C wyłącznika nadprądowego - Czułość: AC oraz A - Szerokość 2 modułów - Przeznaczone do aplikacji od -25 do +40°C • Typ AC: Wyłącznik różnicowoprądowy czuły na prąd różnicowy sinusoidalny • Charakterystyka wyzwalania C wyłącznika nadprądowego • Bezzwłoczny • Wytrzymały na udar prądowy 3000 A • Przeznaczony do ochrony ludzi przed bezpośrednim i pośrednim dotykiem części czynnych urządzeń elektrycznych oraz dostępnych części przewodzących podczas awarii • Pracuje selektywnie w stosunku do zainstalowanych przed nim wyłączników różnicowoprądowych typu: S lub S+ Parametry Typ: Ex9BL-N 1P+N C25 30mA Kod produktu: 107632 Montaż na szynie: TH-35 mm Nadaje się do instalacji podtynkowych: TAK Napięcie znamionowe: 230 V Częstotliwość: 50/60 Hz Prąd znamionowy: 25 A Rodzaj napięcia: AC Charakterystyka wyzwalania: C Liczba biegunów: 2 Znamionowy prąd różnicowy: 30 mA Znamionowa zwarciowa zdolność łączeniowa Icn EN 60898: 6 Jednocześnie rozłączany biegun N: TAK Klasa ograniczania energii: 3 Kategoria przeciwprzepięciowa: 3 Wytrzymałość na udar prądowy: 3 Nadaje się do instalacji podtynkowych: TAK Stopień zanieczyszczenia: 2 Ochrona przed niepożądanym wyzwoleniem: NIE Głębokość wbudowania: 77 Stopień ochrony: IP20 DODATKOWE AKCESORIA Styki pomocnicze AX3111, AX3122 Styki pomocnicze zadziałania AL3111 Styk pomocniczy i styk pomocniczy zadziałania AXL31 Wyzwalacze wzrostowe SHT31, SHT3111 Wyzwalacze podnapięciowe UVT31, UVT3101, UVT3110 Wszystkie akcesoria montowane są z lewej strony wyłącznika różnicowoprądowego z zabezpieczeniem nadprądowym Ex9BL i są identyczne jak akcesoria linii Ex9B, Ex9PN i Ex9IP.
