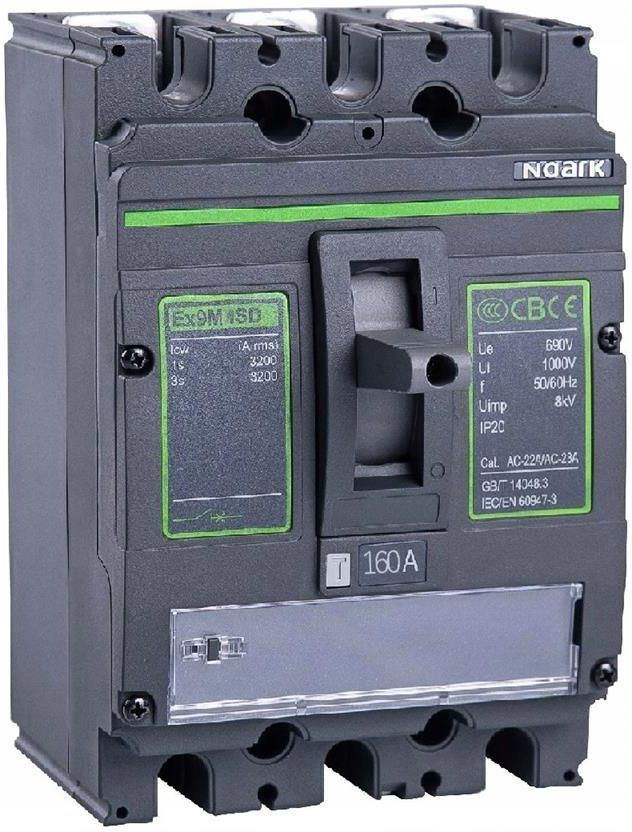

Noark Electric Ex9M1Sd Ac 3P Eu Rozłącznik Kompaktowy M1 In=160A 112797/Noa Legionowo

NOARK Rozłącznik kompaktowy, wielkość M1, In=160A, 3-bieg. Ex9M1SD 112797 Ex9M1SD 112797 to 3-biegunowyrozłącznik kompaktowy. Przeznaczony jest do instalowania jako główny rozłącznik, umożliwiający rozłączanie obwodów będących pod obciążeniem oraz zapewniający bezpieczną przerwę izolacyjną, głównie do przemysłowych instalacji prądu przemiennego. Maxymalna liczba akcesoriów wewnętrznych to 2 szt. AX21M, 1 szt. AL21M oraz 1 szt. wyzwalacza (SHT22 lub UVT22). Producent: Noark Oznaczenie handlowe: 112797 Napięcie znamionowe łączeniowe Ue: 690 V AC Częstotliwość: 50/60 Hz Napięcie znamionowe izolacji Ui: 1000 V Napięcie znamionowe udarowe wytrzymywane Uimp: 8 kV Prąd znamionowy Ie: 160 A Prąd znamionowy załączalny zwarciowy Icm: 3,2kA Kategoria użytkowania: AC-22A, AC-23A Rezystancja bieguna (mΩ): 0.8 Rozpraszanie mocy bieguna (W): 20.5 Trwałość mechaniczna: 15 000 łączeń Trwałość elektryczna: 2 000 łączeń / 690 V AC Czas wyłączenia w przypadku zwarcia: < 2 ms Kierunek zasilania: dowolny (z góry lub z dołu) Liczba biegunów: 3 Rodzaj elementu wykonawczego: dźwignia Budowa urządzenia: urządzenie mocowane na stałe Jako wyłącznik awaryjny: nie Do montażu pośredniego: tak Jako rozłącznik remontowy: nie Do instalacji w tablicach rozdzielczych: tak Wbudowany napęd silnikowy: nie Opcjonalny napęd silnikowy: tak Z mechanizmem ryglującym: nie Montaż: na płycie montażowej Opcjonalny montaż na szynie DIN TH: nie Zaciski: skrzynkowe Stopień ochrony: IP40, IP20 Zaciski Przekrój doprowadzeń: 4 — 95 mm2 Moment dociskowy zacisków: 8 Nm Temperatura otoczenia: -40 — +70 °C Odporność klimatyczna: ≤ 50% dla 40°C, ≤ 90% średnia miesięczna Waga: 1,05 kg Wymiary: 90 ×140 × 109 mm Certyfikaty: CE Normy: EC/EN 60947-3 Rozłączniki kompaktowe AC Ex9MSD przeznaczone są do instalowania jako główne rozłączniki, umożliwiające rozłączanie obwodów będących pod obciążeniem oraz zapewniające bezpieczną przerwę izolacyjną. Wersje AC przeznaczone są głównie do przemysłowych instalacji prądu przemiennego. Budowa rozłączników Ex9MSD bazuje na wyłącznikach kompaktowych Ex9M, dzięki temu pasują do nich te same akcesoria. Mogą to być styki pomocnicze odwzorowujące stan i położenie dźwigni rozłącznika, wyzwalacze wzrostowe i podnapięciowe, obrotowe napędy mechaniczne - bezpośrednie i drzwiowe, napędy silnikowe i inne. Rozłączniki kompaktowe AC Wielkość mechaniczna M1-M6 Prąd znamionowy do 1600 A Wykonanie zgodne z EN 60947-3 Wersja 3 i 4-biegunowa Napięcie znamionowe 690 V AC NOARKElectric jest światowym dostawcą komponentów elektrycznych niskonapięciowych przeznaczonych do instalacji elektrycznych budownictwa ogólnego oraz produkcji specjalistycznej. NOARK Electric zajmuje się rozwojem, produkcją oraz dystrybucją urządzeń elektrotechnicznych i ich komponentów. Firma wchodzi w skład koncernu zatrudniającego ponad 25 tysięcy osób. NOARK Electric zainwestowała miliony euro w rozwój własnych produktów, opracowanych i produkowanych przy użyciu najnowszych technologii. Ich celem jest zbudowanie globalnej marki. Centra regionalne w Szanghaju, Pradze i Los Angeles zarządzają działaniami na poszczególnych kontynentach zgodnie z indywidualnymi wymogami rynków i krajów.
