Eaton Przełącznik ( P3-100/EA/SVB ) Łęczyca

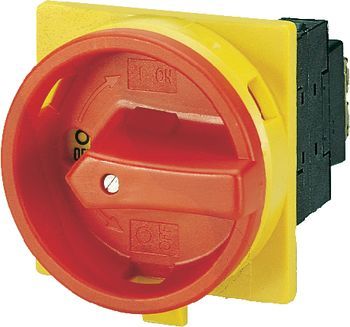

Rozłącznik On/Off In=100A P=50kW P3-100/EA/SVB Producent: Eaton Rozłącznik główny / rozłącznik izolacyjny wł./wył. wg IEC/EN 60947-3, 690V/100A, klasa ochrony przód IP65, rękojeść czerwona z wieńcem blokującym żółtym zamykana 3 kłódkami, rozłączniki izolacyjne P3 mają niewielkie wymiary i solidną konstrukcję. Napęd ręczny działa bezpośrednio na zestyki. Zestyki po wyłączeniu rozwierają się w sposób wymuszony.. Ogólne konstrukcje: obudowa natynkowa z izolacją, montaż, montaż pośredni, montaż rozdzielacza IVS Budowa urządzenia Urządzenie mocowane na stałe Do instalacji w tablicach rozdzielczych nie Do montażu czołowego centralnie nie Do montażu na płycie nie Do montażu pośredniego nie Do montażu tablicowego 4-otworowego tak Jako przełącznik nawrotny nie Jako rozłącznik bezpieczeństwa nie Jako rozłącznik główny tak Jako rozłącznik kompaktowy tak Jako rozłącznik remontowy tak Jako wyłącznik awaryjny tak Kolor elementu sterowniczego Czerwony Liczba biegunów 3 Liczba łączników 1 Liczba styków pomocniczych przełącznych 0 Liczba styków pomocniczych rozwiernych 0 Liczba styków pomocniczych zwiernych 0 Maksymalne znamionowe napięcie pracy Ue AC 690 V Opcjonalny napęd silnikowy nie Opcjonalny wyzwalacz napięciowy nie Rodzaj elementu wykonawczego Napęd obrotowy na drzwi Rodzaj podłączenia styków głównych Połączenie śrubowe Stopień ochrony (IP) części czołowej IP65 Stopień ochrony (NEMA) 1 Wbudowany napęd silnikowy nie Z mechanizmem ryglującym tak Zdolność łączeniowa przy 400 V 55 kW Znamionowa moc pracy dla AC-23, 400 V 55 kW Znamionowa moc pracy dla AC-3, 400 V 37 kW Znamionowe napięcie pracy 690 ... 690 V Znamionowy prąd ciągły dla AC-21, 400 V 100 A Znamionowy prąd ciągły dla AC-23, 400 V 100 A Znamionowy prąd ciągły Iu 100 A Znamionowy warunkowy prąd zwarciowy Iq 4 kA Znamionowy wytrzymywany prąd krótkotrwały Icw 2 kA
