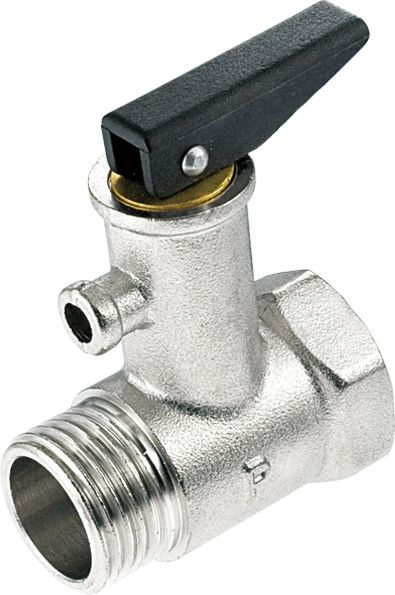

Perfexim Zawór bezpieczeństwa z zaworem zwrotnym i spustem 20 20-202-0200-000 Łabiszyn

Opis Zawory bezpieczeństwa z zaworem zwrotnym i spustem są przeznaczone do zabezpieczania przed nadmiernym wzrostem ciśnienia oraz utrzymywania jednego kierunku przepływu w grzewczych instalacjach wody o maksymalnej temperaturze roboczej +100 °C. W przypadku wzrostu ciśnienia roboczego ponad dopuszczalne (pn=0,7 MPa) następuje upust cieczy poprzez króciec spustowy. Zawory bezpieczeństwa z zaworem zwrotnym muszą być montowane zgodnie z kierunkiem przepływu czynnika roboczego grupa C indeks DN ciśnienie nastawne (bar) ilość M D 20-201-0150-000 20-201-0200-000 15 20 7,0 7,0 masa (kg) 0,10 0,14 1/150 1/125 ø11 9 2 3 1 5 8 11 ø9 9 ø9 45 6 4 65 7 9 10 G½ G½ wymiar „pod klucz” S=25 1 5 8 13 12 7 6 4 57 ø8 14 80 3 ø15 2 ø9 G¾ wymiar „pod klucz” S=32 oznakowanego strzałką na kadłubie. Ciśnienie nastawy (otwarcia) zaworu bezpieczeństwa pn=0,7 MPa, nastawione jest fabrycznie w sposób trwały bez możliwości regulacji Parametry MAX TEMPERATURA ROBOCZA: +100°C; ZAWÓR BEZPIECZEŃSTWA: CIŚNIENIE NASTAWY „pn“ (NASTAWIONE FABRYCZNIE): pn=0,7 MPa; CIŚNIENIE POCZĄTKU OTWARCIA „p po”: 100%±10% ZAWÓR ZWROTNY CIŚNIENIE POCZĄTKU OTWARCIA „ppo“: ppo=0,060+15MPa; PRZEPUSTOWOŚĆ „Q“ DLA WODY O TEMP. 20°C PRZY SPADKU CIŚN. NA ZAWORZE O 0,1 MPA: DN15 Q≈1580 kg/h; DN20 Q≈2600 kg/h
