Ultimode Tester Światłowodowy Or-20-S3S5-Ismv (Or20S3S5Ismv) Kutno

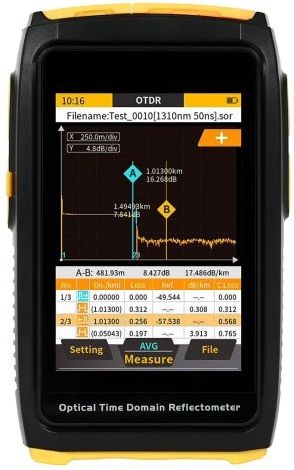

Reflektometr/ tester sieci światłowodowych ULTIMODE OR-20-S3S5-iSMV OTDR+OPM+OLS+VFL+LED Reflektometr i tester połączeń światłowodowych 3,5 calowy ekran z funkcją multi-touch (ekran dotykowy) Przyjazny użytkownikowi interfejs zbliżony do interfejsu smartfona Pomiar na długościach fali 1310nm oraz 1550 nm Dynamika 20 dB Funkcja źródła światła oraz miernika mocy do wykonywania pomiarów met. transmisyjną Szczegółowa analiza całego toru optycznego o długości nawet 80 km Pomoc w weryfikacji zdarzeń i awarii: przerwane lub zgięte włókno, brudne złącza, złe spawy, itd. Możliwość weryfikacji "Pass/Fail" Możliwość tworzenie raportów pomiarowych pdf/xls ULTIMODE OR-20-S3S5-iSMV jest urządzeniem przeznaczonym do wykonywania pomiarów oraz diagnostyki połączeń światłowodowych. Łączy w sobie funkcje: reflektometru, miernika mocy optycznej, źródła światła oraz wizualnego lokalizatora uszkodzeń. Urządzenie generuje impulsy na długości fali 1310 nm oraz 1550 nm. Pozwala to na pełną diagnostykę toru optycznego pod kątem tłumienia światłowodu, spawów, złączy, jak również zdarzeń typu zgięcie włókna oraz zgięcie lub przerwanie kabla. Dynamika na poziomie 20 dB pozwala na sprawdzenie połączeń do długości nawet kilkudziesięciu kilometrów. Do cech szczególnych ULTIMODE OR-20-S3S5-iSMV zaliczyć można niewielki rozmiar oraz wygodę użytkowania. Dotykowy ekran 3,5 cala oraz intuicyjny i nieskomplikowany interfejs pozwala na łatwą nawigację oraz szybkie wykonywanie pomiarów. Z tego względu urządzenie świetnie nadaje się dla instalatorów, którzy nie mają doświadczenia z tego typu sprzętem. Wyniki wykonywanych pomiarów mogą być automatycznie zapisywane w pamięci urządzenia (dostępne około 30 MB wbudowanej pamięci pozwalające na zapis 300-500 pomiarów) lub na pamięci U-disc (pendrive z USB-C - przykładowo w przypadku pendrive o pojemności 16 GB, ilość możliwych do zapisania pomiarów sięga aż 250 000). Wyniki łatwo i szybko zgrać można na komputer PC za pomocą kabla USB-C (urządzenie widoczne jako pamięć przenośna), a następnie wykorzystać je do wygenerowania prostych lub zaawansowanych raportów pomiarów w formacie pdf/xls przy użyciu oprogramowania OTDR Assistant. Oprócz możliwości wykonania standardowego pomiaru reflektometrycznego na dwóch długościach fali i wygenerowania wykresu zdarzeń w torze optycznym (reflektogramu), ULTIMODE OR-20-S3S5-iSMV wyposażono w funkcję iOLA. Opcja ta polecana jest szczególnie mniej doświadczonym instalatorom - pozwala na automatyczne wykonanie serii pomiarów bez konieczności definiowania parametrów impulsu pomiarowego, zasięgu pomiaru, itd. Wynik prezentowany jest w zrozumiałej dla każdego formie graficznej w postaci łącza z zaznaczonymi zdarzeniami takimi, jak złącza, spawy, zgięcia, itd. Bardzo przydatną opcją jest możliwość włączenia weryfikacji "Pass/Fail" przy realizacji pomiarów. Dzięki temu możliwe jest sprawdzenie połączeń pod kątem zadanych warunków brzegowych, tj: tłumienia całego połączenia oraz tłumienia i/lub reflektancji pojedynczych zdarzeń. Weryfikacja następuje w urządzeniu i może być przeniesiona na raport pomiarowy. Możliwe jest więc wygenerowanie raportu pdf z informacją "Pass", czyli potwierdzającego spełnienie żądanych oczekiwań. Przy pomiarach reflektometrycznych niezbędnym elementem jest tzw. "rozbiegówka". Dzięki niej eliminowana jest tzw. strefa martwa reflektometru i prawidłowo mierzone są parametry pierwszego złącza w instalacji. Włókna rozbiegowe ULTIMODE o długości 150 m znakomicie sprawdzą się w przypadku pomiarów krótkich (liczących maksymalnie kilka kilometrów) połączeń. Dostępne są wersje ze złączem SC/APC pasującym do reflektometru ULTIMODE OR-20-S3S5-iSMV oraz złączami: SC/APC FLC-150-SCA-SCA, SC/UPC FLC-150-SCA-SCU, LC/UPC FLC-150-SCA-LCU. Rozbiegówki te posiadają praktyczną, wygodną w użytkowaniu obudowę oraz możliwość zabezpieczenia przyłączy w czasie, gdy elementy te nie są używane. W zależności od typu złączy spotykanych w instalacjach należy zaopatrzyć się w jedno lub więcej włókien rozbiegowych. W przypadku, gdy prawidłowo zmierzyć chcemy złącze na końcu linku światłowodowego, wówczas konieczne jest stosowanie włókna jako tzw. "dobiegówki". ANALIZA "PASS/FAIL" Możliwość wykonania analizy "Pass/Fail", to niezwykle istotna funkcja dla tych, którzy wykonują instalacje według określonych odgórnie założeń (np. budownictwo wielorodzinne - tłumienie toru optycznego mniejsze niż 1,2 dB) lub dla tych, którzy po wykonaniu usługi chcą przedłożyć raport pomiarowy zawierający wyraźnie informację na temat spełnienia przez instalację określonych założeń. Reflektometr dokonuje analizy tłumienia całego mierzonego odcinka z uwzględnieniem wszystkich zdarzeń (złączy, spawów, itd.) i ocenia, czy parametry wszystkich elementów toru oraz jego całość mieszczą się w zdefiniowanych w ustawieniach granicach. Domyślne wartości proponowane przez producenta można zmienić. Weryfikowane parametry to: tłumienie dla zdarzeń o charakterze tłumiennościowym oraz reflektancja i tłumienie dla zdarzeń o charakterze reflektancyjnym. Po wykonaniu pomiaru i analizy przez urządzenie, użytkownik dostaje czytelną informację na temat tego, czy połączenie i jego poszczególne elementy spełniają odpowiednie wymagania. Przydatną informacją podawaną w tym trybie jest również całkowite tłumienie toru dla obu długości fali. EKRAN 3,5" MULTI-TOUCH Pomimo swoich niewielkich rozmiarów, ekran multi-touch pozwala na przybliżanie części reflektogramu w celu dokładnej analizy zdarzeń w torze optycznym. Funkcja rotacji ekranu pozwala na analizę reflektoramu zarówno w pozycji wertykalnej jak i horyzontalnej. INTUICYJNY, PROSTY INTERFEJS Układ menu i poruszanie się po nim jest niezwykle przystępne już od początku pracy z urządzeniem. Sposób edycji parametrów oraz aktywowanie i dezaktywowanie wybranych funkcji odbywa się w sposób błyskawiczny. Dodatkowo, nawigacja za pomocą ekranu dotykowego i gestów znanych ze smartfonów znacznie podnosi komfort użytkowania. Parametry takie, jak: długość fali, czas uśredniania, szerokość impulsu, czy zasięg pomiaru ustawia się za pomocą suwaków. Dostęp do opcji podstawowych oraz zaawansowanych uzyskuje się jednym dotknięciem ekranu. Sama ilość możliwych do ustawienia opcji nie jest przytłaczająca, co czyni to urządzenie niezwykle prostym i zrozumiałym w obsłudze. SZYBKA KOMUNIKACJA Z KOMPUTEREM PC W celu zgrania plików z pomiarami na komputer, wystarczy podłączyć urządzenie do komputera za pomocą kabla USB typu C (dołączony do zestawu) i aktywować funkcję komunikacji z komputerem. Reflektometr rozpoznawalny jest wówczas jako pamięć przenośna. ZAPIS POMIARÓW Urządzenie posiada wbudowaną pamięć o pojemności 30 MB. Pozwala to na zapis nawet 1000 plików pomiarowych w zależności od tego, czy są to pliki modułu OTDR, czy iOLA, czy obu z nich oraz czy generowane są pliki dla jednej, czy dla obu długości fali. Dodatkowo, funkcja u-Disc pozwala na podłączenie do portu USB-C pamięci zewnętrznej (np. małego pendrive'a) i zapis plików bezpośrednio na niej. W przypadku pojemności 16 GB liczba możliwych do zapisania wyników przekroczy sto tysięcy. Zapisane w pamięci lub na zewnętrznym nośniku danych można przeglądać i analizować z poziomu urządzenia. System plików jest przejrzysty i łatwo się po nim poruszać. Edytowanie nazw plików i katalogów jest szybkie (dotykowa klawiatura). OTDR ASSISTANT - OPROGRAMOWANIE PC Darmowa aplikacja OTDR Assistant for PC pozwala na odczyt generowanych przez reflektometr plików pomiarowych *.sor (standard Telcordia SR-4731) w celu dokładnej ich analizy. Możliwe jest swobodne poruszanie się po reflektogramie, powiększanie jego fragmentów, czy wyznaczanie tłumienności danego odcinka lub zdarzenia przy użyciu markerów (metoda 2-punktowa, metoda 4-punktowa, metoda LSA). Aplikacja posiada również plugin iOLA do odczytu plików *tor generowanych przy zapisywaniu wyników modułu iOLA. MOŻLIWOŚĆ TWORZENIA RAPORTÓW POMIAROWYCH Zapisane pliki oraz ww. oprogramowanie umożliwiają generowanie raportów pomiarowych w formacie *.pdf lub *.xls. Kreator raportów pomiarowych daje użytkownikowi wybór co do formatu oraz zawartości raportu. Wybierać można między jednostronicowym dokumentem zawierającym podstawowe informacje, a zaawansowanymi raportami uwzględniającymi takie dane, jak: reflektogram, tabele zdarzeń, czy graficzne przedstawienie mierzonego łącza. BATERIA LiPo, 2000 mAh - ponad 4h pracy Urządzenie wyposażono w baterię LiPo o pojemności 2000 mAh ładowaną przez port USB-C (wystarczy do tego typowa ładowarka 5V/1A). Typowy czas pracy na jednym ładowaniu wynosi 4h. Możliwe jest oczywiście podłączenie do portu USB zewnętrznego źródła zasilania takiego, jak power bank, co bez problemu wydłuży czas nieprzerwanej pracy do pełnego dnia roboczego. 5 w 1 - OTDR+OPM+OLS+VFL+LED ULTIMODE OR-20-S3S5-iSMV łączy w sobie funkcjonalność kilku urządzeń - oprócz podstawowej funkcji reflektometru, użytkownik skorzystać może z miernika mocy optycznej (OPM), źródła światła (OLS), wizualnego lokalizatora uszkodzeń (VFL) oraz latarki (LED). Dzięki temu urządzenie może być stosowane zarówno przy szybkiej diagnostyce połączeń, jak i bardziej zaawansowanych pomiarach. Dane techniczne: Rodzaj towaru Reflektometr Marka ULTIMODE Informacje ogólne Wyświetlacz 3,5", multi-touch Typ złącza SC/APC Akumulator typ LiPo napięcie / pojemność 3,7 V / 2000 mAh czas pracy 4 godz. czas ładowania 3 godz. Dopuszczalna temperatura pracy 0...+50 °C przechowywania -20...70 Dopuszczalna wilgotność < 95 % Masa 0,22 kg Akcesoria kabel USC-A-USB-C, etui, pasek Parametry pomiarowe Zakres dynamiki 1310 nm 20 dB 1550 nm 20 dB Szerokość impulsu 5 - 2000 ns Zasięg pomiaru 0,1 - 80 km Liczba punktów pomiarowych 8000 Możłiwość pominięcia włókna rozbiegowego Nie Moduł VFL Długość fali 650 nm Moc 1 mW Zasięg 8 km Złącze uniwersalne 2,5 mm Tryb pracy Ciągły / Ton 2 kHz Uwaga: okres gwarancji na akumulator wynosi 12 miesięcy.
