Ewimar Patch Panel Lan/Ip-Cctv Ptf-58R-Pro/Poe 8 Kanałów Kutno

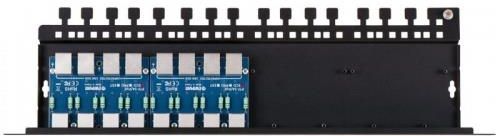

Patch panel LAN/IP-CCTV PTF-58R-PRO/PoE 8 kanałów Kod towaru: PTF-58R-PRO/POE PTF-58R-PRO/PoE to ogranicznik przepięć, dedykowany do skutecznej ochrony 8 kanałów sieci LAN 100Mbit i podłączonych do niej urządzeń, zainstalowanych na zewnątrz budynków. Zalecany jest do mostów radiowych, kamer CCTV, sterowników automatyki i oświetlenia, montowanych na elewacjach budynków i innych nieuziemionych konstrukcjach. Duża wytrzymałość udarowa o wartości do 2kA dla każdej żyły przewodu z bezpośrednim odprowadzaniem ładunku do ziemi, zapobiega przed zniszczeniem elektroniki w wyniku zaindukowania się dużej energii w przewodach lub przy przeskoku iskry z innych instalacji. Ogranicznik składa się z dwóch modułów PTF-54-PRO/PoE, zamontowanych w obudowie standardu RACK 19" i może być łatwo rozbudowany do 16 kanałów za pomocą modułów serii PTU lub PTF. Seria 5xx to całkowicie nowa konstrukcja, posiadająca znacznie lepsze parametry transmisyjne i obciążeniowe względem wcześniejszych modeli. Nowa konstrukcja układów ochronnych toru PoE, zabezpiecza każdy z dostępnych standardów i pozwala przesyłać zasilanie o mocy do 60W. Obudowa wraz z elektroniką tworzą kompletny panel ochronny, wyposażony w gniazda RJ-45 po stronie chronionej oraz niechronionej, co ułatwia podłączenie do istniejących instalacji oraz skraca proces serwisowania. Opcjonalna pokrywa chroni elektronikę przed zabrudzeniem oraz przed przypadkowym uszkodzeniem a wypustki i otwory na opaski zaciskowe pozwalają na solidne zamocowanie przewodów. Opcjonalne uchwyty kątowe LK-MOUNT służą do zamocowania panela pod kątem 45 stopni na tylnej szynie szafy Rack, co jest korzystne w przypadku stosowania rejestratorów NVR w instalacjach CCTV. Najlepszą efektywność ochrony uzyskuje się, przez zastosowanie ograniczników przepięć na dwóch końcach przewodu LAN i odpowiednie ich uziemienie. Zazwyczaj po stronie switcha LAN stosowane jest to urządzenie wielokanałowe a po stronie urządzeń końcowych ograniczniki 1-kanałowe. Aby zrównoważyć wytrzymałość udarową całej linii LAN, po drugiej stronie przewodu należy zastosować ogranicznik nie niższy niż serii PRO lub EXT. UWAGA. Ograniczników serii PRO nie należy łączyć z popularnymi patch panelami, wykorzystującymi złącza LSA (Krone) ze względu na małą wytrzymałość udarową ich obwodów drukowanych. Jako zakończeń przewodów LAN należy zastosować złącza typu Keystone oraz patchcordy z grubymi żyłami przewodów, najlepiej ekranowane kategorii 6. Dane techniczne: Linia danych Ilość kanałów LAN: 8 Możliwość rozbudowy: Do 16 kanałów Obsługiwane typy sieci LAN: 10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6 Złącze wejściowe (przewód): Gniazdo RJ-45, ekranowane Złącze wyjściowe (urządzenie): Gniazdo RJ-45, ekranowane Rodzaje stosowanych przewodów: UTP / FTP kategorii 5, 5e i 6 Napięcie znamionowe DC (linia-ziemia) UN: 90V DC Napięcie maksymalne pracy trwałej (linia-ziemia) UC: 110V DC Poziom ochrony 1kV/μs (linia-ziemia) UP: 600V Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp: 2kA na każdą żyłę przewodu (14kA łącznie) Napięcie znamionowe DC (linia-linia) UN: 3,3V DC Napięcie maksymalne pracy trwałej (linia-linia) UC: 3,5V DC Poziom ochrony 1kV/μs (linia-linia) UP C3: 20V Prąd wyładowczy (8/20µS, linia-linia ) Iimp: 100A Chronione Linie: 1-2, 3-6 Pojemność (linia-linia) @1MHz: 6-15pF Pojemność (linia-ziemia) @1MHz: 1-2pF Rezystancja szeregowa: 2,2Ω / linię Prąd znamionowy IN: 300mA / linię Ilość stopni ochronnych: 2 (GDT, TVS) Element odsprzęgający: Rezystor udarowy Linia PoE Napięcie znamionowe DC (linia-linia) UN: 58V DC Napięcie maksymalne pracy trwałej (linia-linia) UC: 64V DC Poziom ochrony UP : 93V Prąd wyładowczy (8/20µS, linia-linia) Iimp : 100A Prąd wyładowczy (8/20µS, linia-ziemia) Iimp: 2kA Chronione pary: (1+2)-(3+6), (4+5)-(7+8) Standard pracy PoE: zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) Straty mocy PoE na obwodach ochronnych: IEEE 802.3af, opcja A: 0,6W @48VDC, IEEE 802.3af, opcja B: 0,35W @48VDC, IEEE 802.3at, opcja A: 1,6W @54VDC, IEEE 802.3at opcja B: 0,6W @54VDC, IEEE 802.3bt, Typ 3, opcja AB: 1,2W @54VDC *) dane dla maksymalnego przewidzianego obciążenia Cechy wspólne Wymiary: 480 x 41 x 130 (mm) Zastosowanie: Ochrona urządzeń zainstalowanych na zewnątrz budynków Sposób montażu: Montaż w szafie Rack 19" Szczelność obudowy: nie dotyczy Temperatura pracy: -30ºC~60ºC
