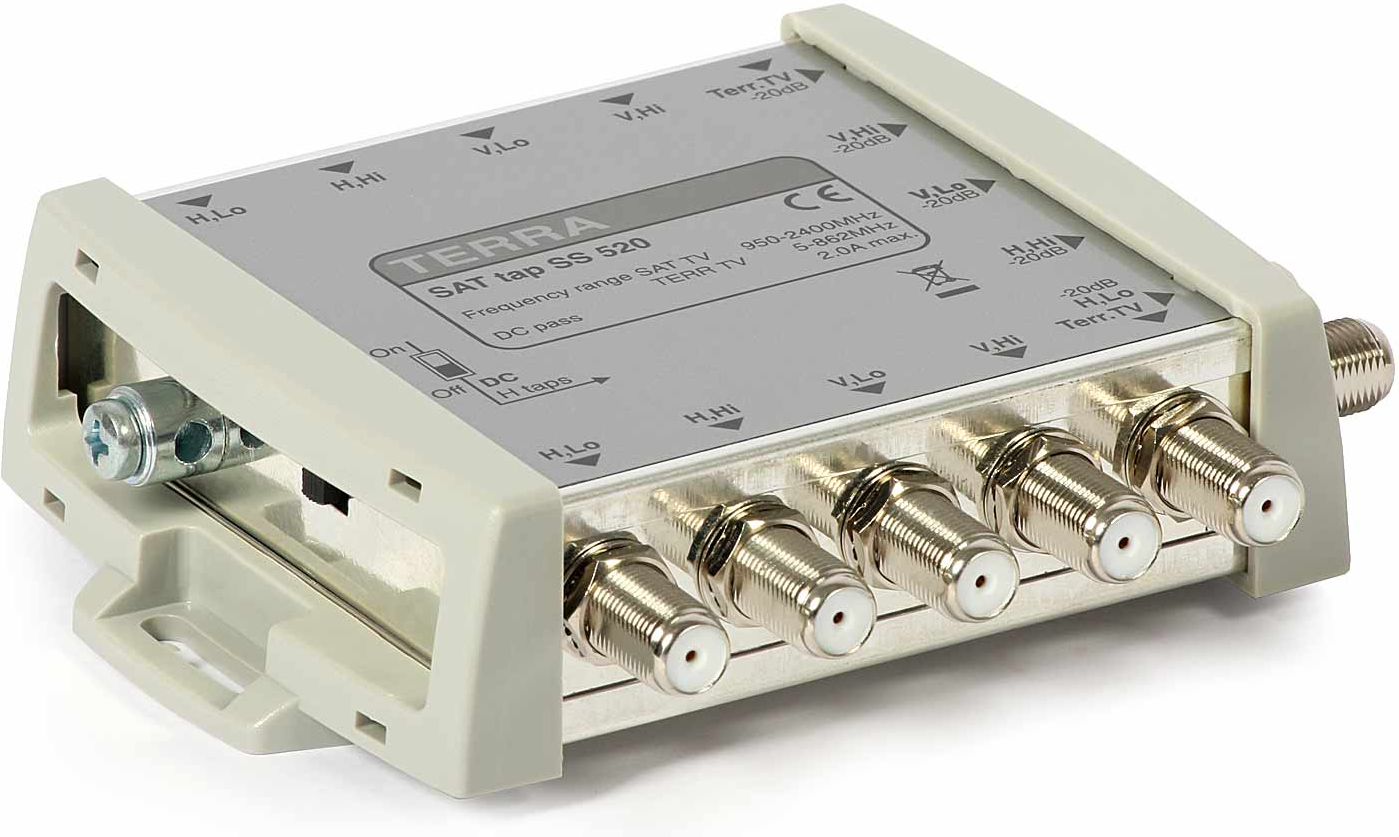

Odgałęźnik TV/SAT SS-520 Terra Krośniewice

Odgałęźnik TV/SAT SD-520 Terra klasa A Kod towaru: SD-520 Odgałęźnik stosowany jest w instalacjach multiswitchowych. Służy do wydzielenia sygnału z magistrali multiswitchowej. Magistrala z sygnałem z jednego konwertera Quatro składa się z czterech przewodów. Dodatkowo, odgałęźnik wydziela także sygnał TV naziemnej. Odgałęźnik posiada przełącznik przejścia stałoprądowego, który ustawiony w pozycji “ON” przepuszcza napięcie stałe przez tory “H” do obydwu gałęzi. Ustawiony w pozycji “OFF” przepuszcza napięcie tylko do jednej gałęzi. Odlewana obudowa zapewnia doskonałe ekranowanie w całym zakresie przenoszonych częstotliwości. odgałęźnik TV/SAT wyposażony w 5 torów stosowany w instalacjach z multiswitch'ami wykorzystującymi podział na podsieci zastępuje 5 pojedynczych odgałęźników TV/SAT posiada wyłączalne przejście stałoprądowe odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A Dane techniczne Rodzaj towaru Odgałęźnik Seria SD-5xx Model SD-520 Marka TERRA Typ RTV/SAT Zastosowanie wewnętrzny Wejścia 5 Wyjścia 10 Zakres częstotliwości RTV 5-862 MHz SAT 950-2400 MHz Tłumienie przelotowe RTV 1,1 dB SAT 0,8 dB Tłumienie w torze odgałęźnym RTV 20 dB SAT 18...22 dB Separacja wejść SAT/SAT 30 dB RTV/SAT 30 dB Przejście DC tor V max 0,5 A tor H max 2 A (1 dla jednej linii) tor RTV max 0,1 A Tłumienie odbić > 10 dB Klasa ekranowania A Typ złącza F Temperatura pracy -20...+50 °C Wymiary 126x135x30 mm Masa 0,44 kg
