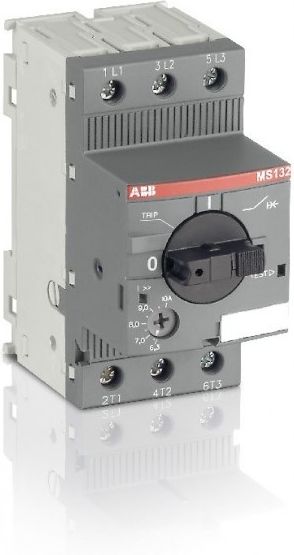

Abb Wyłącznik Silnikowy Ms132 16A (1SAM350000R1011) Kraków

Ręczny rozrusznik silnika MS132-16 (znany również jako wyłącznik ochronny silnika lub ręczny wyłącznik silnika) to kompaktowe urządzenie o szerokości 45 mm o znamionowym prądzie roboczym Ie = 16,0 A. Urządzenie to służy do ręcznego włączania i wyłączania silników oraz aby chronić je niezawodnie i bez konieczności stosowania bezpiecznika przed zwarciem, przeciążeniem i awariami faz. Ręczny rozrusznik silnika oferuje znamionową eksploatacyjną zdolność wyłączania zwarciowego Ics = 100 kA przy 400 VAC i klasie wyzwalania 10. Dalsze cechy to wbudowana funkcja odłączania, kompensacja temperatury, mechanizm bez wyzwalania i uchwyt obrotowy z przezroczystym wskaźnikiem pozycji. Ręczny rozrusznik silnika jest odpowiedni do zastosowań trój- i jednofazowych. Uchwyt jest zamykany, aby chronić przed nieautoryzowanymi zmianami. Wymiary Szerokość netto produktu: 45 mm Wysokość netto produktu: 97,8 mm Głębokość / długość netto produktu: 86,55 mm Waga netto produktu: 0,31 kg Techniczny Częstotliwość znamionowa (f): Obwód główny 50 Hz Obwód główny 60 Hz Znamionowe napięcie wytrzymywane impulsowo (U imp ): Obwód główny 6 kV Znamionowe napięcie izolacji (U i ): 690 V Utrata mocy: przy znamionowych warunkach pracy na biegun 1,1 ... 2,8 W Liczba słupów: 3 Konwencjonalny prąd termiczny ( Ith ): Obwód główny 16 A Stopień ochrony: Obudowa IP20 Zaciski obwodu głównego IP10 Stopień zanieczyszczenia: 3 Trwałość elektryczna: 50000 cykl Trwałość mechaniczna: 100000 cykl Typ terminala: Zaciski śrubowe Obwód główny mocy łączącej: Elastyczna z nasadką 1/2x 0,75 ... 6 mm² Elastyczna z izolowanym nasadką 1/2x 0,75 ... 6 mm² Elastyczna 1/2x 1 ... 2,5 mm² Elastyczna 1/2x 2,5 ... 6 mm² Sztywna 1/2x 1 ... 2,5 mm² Sztywne 1/2x 2,5 ... 6 mm² Moment dokręcania: Obwód główny 2 Nm Długość odizolowania przewodów: Obwód główny 10 mm Zalecany śrubokręt: Pozidriv 2 Pozycja montażu: 1 ... 6 Montaż na szynie DIN: TH35-15 (szyna montażowa 35 x 15 mm) wg. IEC 60715 TH35-7,5 (szyna montażowa 35 x 7,5 mm) wg. wg IEC 60715 Minimalna odległość montażowa: Płytka przewodząca, pozioma — do 400 V 0 mm Płytka przewodząca, pozioma — do 690 V 1,5 mm Płytka przewodząca, pionowa 75 mm Inne urządzenie tego samego typu, poziomo 0 mm Inne urządzenie tego samego typu, pionowe 150 mm Typ siłownika: Uchwyt obrotowy Wskazanie pozycji kontaktu: WŁ. / WYŁ. / PODRÓŻ Normy: IEC/EN 60947-1 IEC/EN 60947-2 IEC/EN 60947-4-1 UL 60947-1 UL 60947-4-1 Uwagi: Samozabezpieczający kombinowany sterownik silnika UL508 (typ E) w połączeniu z blokiem zasilającym S1-M3-xx Znamionowa eksploatacyjna zdolność wyłączania zwarciowego (I cs ): (230 V AC) 100 kA (250 V DC) 3 bieguny w serii 10 kA (400 V AC) 100 kA (440 V AC) 30 kA (500 V AC) 20 kA (690 V AC) 3 kA Znamionowa graniczna zdolność wyłączania zwarciowego (I cu ): (230 V AC) 100 kA (400 V AC) 100 kA (440 V AC) 30 kA (500 V AC) 20 kA (690 V AC) 3 kA Nastawa znamionowego bezzwłocznego prądu zwarciowego (I i ): 240 A Zakres ustawień: 10 ... 16 A Znamionowa moc operacyjna AC-3 (P e ): (400 V) Trójfazowy 7,5 kW Znamionowa moc operacyjna AC-3e (P e ): (400 V) Trójfazowy 7,5 kW Znamionowe napięcie robocze: Obwód główny 690 V AC Obwód główny 250 V DC
