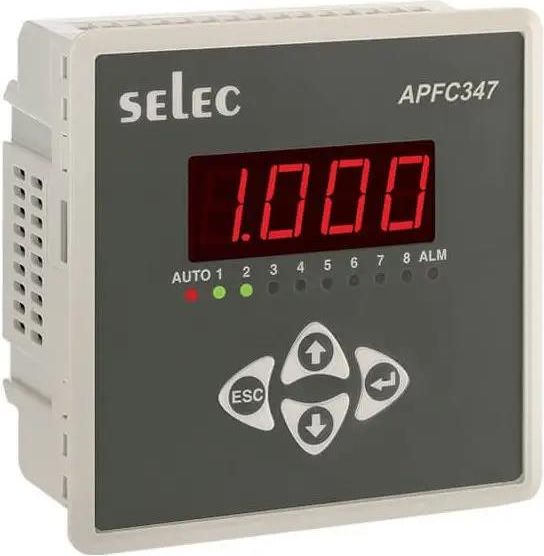

Regulator APFC347 8 stopniowy 108...230V CE Koszalin

Regulator mocy biernej Selec APFC347 to popularne urządzenie służące do automatycznej korekcji współczynnika mocy w instalacjach elektrycznych. Poniżej przedstawiono jego główne dane techniczne: Ogólne cechy Typ: Automatyczny regulator współczynnika mocy (APFC - Automatic Power Factor Controller) Producent: Selec Montaż: Na panelu (wymiar czołowy 96 x 96 mm) Wyświetlacz: 4-cyfrowy, 7-segmentowy LED (jedna linia) do wyświetlania współczynnika mocy Tryby pracy: Automatyczny i Manualny Certyfikaty: CE (dostępna wersja z RoHS) Parametry wejściowe Typ wejścia: 2-fazowe 2-przewodowe (2Ø - 2W), 1-fazowe 2-przewodowe (1Ø - 2W) Napięcie wejściowe: Faza-neutralny (L-N): 40 - 300 V AC Międzyfazowe (L-L): 50 - 530 V AC Prąd wejściowy: Nominalnie 5 A AC (Min. 50 mA, Max. 6 A), pomiar z jednego przekładnika prądowego (CT sensing) Częstotliwość: 45 - 65 Hz Obciążenie (Burden): 20 mOhm Przekładnik prądowy (CT Primary): Programowalny od 1/5 A do 9999 A Przekładnik prądowy (CT Secondary): Programowalny 1 A lub 5 A Pomiar i dokładność Zakres pomiaru współczynnika mocy: 0.8 opóźniający (lag) do 0.8 wyprzedzający (lead) Dokładność pomiaru współczynnika mocy: ± 0.01 Wyjścia i sterowanie Liczba stopni (przekaźników): Dostępne wersje z 4, 6 lub 8 przekaźnikami (np. APFC347-108 ma 8 stopni) Typ wyjścia: Przekaźnikowe (NO - normalnie otwarte, jeden wspólny punkt) Obciążalność styku przekaźnika: 5 A @ 250 V AC (maks.) Docelowy współczynnik mocy (Target PF): Programowalny od 0.8 opóźniający do 0.8 wyprzedzający Czułość sterowania: Programowalna od 55% do 100% Czas załączenia stopnia (Step time): Programowalny od 1 do 999 sekund Czas rozładowania (Discharge time): Programowalny od 1 do 999 sekund Program przełączania: Automatyczny, Liniowy, Rotacyjny Automatyczna inicjalizacja: Tak/Nie Alarmy i zabezpieczenia Wyjście alarmowe: Programowalne Wskazania alarmowe: Nadmierne napięcie, zbyt niskie napięcie, błąd polaryzacji przekładnika prądowego, niedokompensacja, przekompensowanie, brak prądu. Programowalna histereza: Napięcie: 1% do 10% Współczynnik mocy: 1% do 5% Zasilanie pomocnicze Napięcie zasilania: Szeroki zakres od 85 do 270 V AC / DC Pobór mocy: Maksymalnie 7 VA Warunki środowiskowe Temperatura pracy: 0°C do 60°C Temperatura przechowywania: -20°C do 60°C Wilgotność: 0% do 95% RH (bez kondensacji) Wymiary i waga (przybliżone) Wymiary (W x H x D): 96 x 96 x 58 mm (ramka czołowa), głębokość montażowa ok. 55 mm Waga: Około 263 g (dla wersji 8-stopniowej) APFC347 jest prostym i skutecznym rozwiązaniem do automatycznej kompensacji mocy biernej, pomagającym w poprawie efektywności energetycznej i unikaniu kar za niski współczynnik mocy.
