Regulator APFC146 12 stopniowy 90...550V CE Koszalin

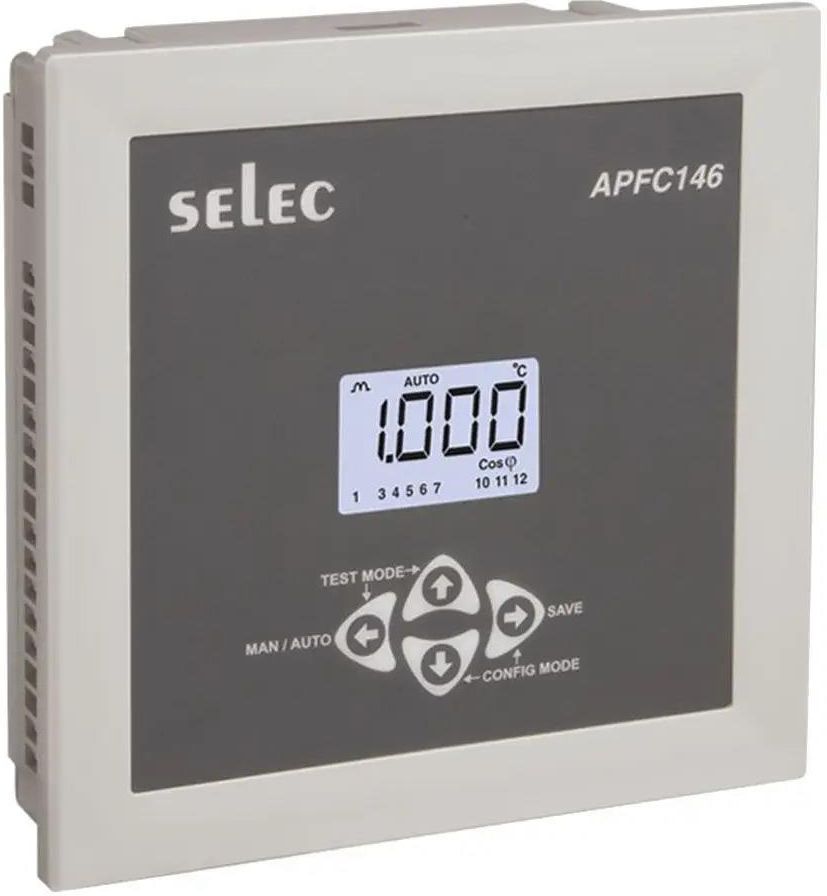

Regulator mocy biernej APFC146 jest produktem firmy Selec i służy do automatycznej kompensacji mocy biernej w systemach zasilania. Poniżej przedstawiono jego główne dane techniczne: Podstawowe cechy i funkcje Typ: Automatyczny regulator współczynnika mocy (APFC - Automatic Power Factor Controller) Producent: Selec Ilość stopni: Dostępny w wersjach z 12 (APFC146-112-90/550V-CE) lub 14 stopniami (gdzie wyjścia wentylatora i alarmu mogą być użyte jako dodatkowe stopnie). Typ wyświetlacza: LCD z podświetleniem dwukolorowym (3 linie, 4 cyfry do wyświetlania parametrów elektrycznych). Tryb pracy: Automatyczny i manualny. Kompensacja CT: Automatyczna korekcja odwrócenia przekładnika prądowego (CT). Praca czterokwadratowa: Obsługuje zarówno moc bierną indukcyjną, jak i pojemnościową. Parametry elektryczne Napięcie zasilania (pomiarowe i pomocnicze): Szeroki zakres od 90 do 550 V AC (50/60 Hz). Prąd wejściowy (z przekładnika prądowego): Znamionowy prąd wejściowy: 5A AC (min. 50mA, max. 6A). Programowalny pierwotny CT: od 1/5A do 9999A. Programowalny wtórny CT: 1A lub 5A. Pomiar napięcia: Napięcie wejściowe znamionowe: 50 do 520 VAC (L2-L3). Programowalne pierwotne PT: 100V do 500kV AC. Programowalne wtórne PT: 100V do 500V AC. Zakres regulacji PF (współczynnika mocy): od 0.800 (indukcyjny) do -0.800 (pojemnościowy). Dokładność: Współczynnik mocy: ±0.01 Napięcie (L-N/L-L), Prąd: ±0.5% pełnego zakresu Częstotliwość (dla L-N>20V, L-L>35V): ±0.1% pełnego zakresu Moc (kW, kVA, kVAr), Energia (kWh, kVAh, kVArh): Klasa 1 Temperatura: ±3°C pełnego zakresu Pobór mocy: Maks. 15 VA. Parametry programowalne Czas załączania stopni (Step time): od 1s do 999s (domyślnie 15s). Czas rozładowania (Discharge Time): od 1s do 999s (domyślnie 40s). Histereza: Napięcia: 1 do 10% Współczynnika mocy: 1 do 5% Wyjścia: Wyjścia przekaźnikowe dla sterowania stopniami kondensatorów, wyjście alarmowe, wyjście wentylatora. Tryb alarmowy: Niskie napięcie, wysokie napięcie, błąd polaryzacji CT, niedokompensacja, przekompensowanie. Warunki środowiskowe i mechaniczne Wymiary ramki (bezel size): 144 x 144 mm Wymiary (WxHxD): 144 x 144 x 55 mm Montaż: Na panelu Waga: 540 g (około 600 g brutto w opakowaniu). Temperatura pracy: 0°C do 60°C. Stopień ochrony: IP20 (zgodnie z niektórymi źródłami, inne podają brak, co może sugerować, że jest to element do zabudowy w panelu). Komunikacja Protokół: Modbus RTU (przez interfejs RS485), dostępny w niektórych wariantach modelu (np. APFC148-312-90/550V-CE). Certyfikaty CE, RoHS, UKCA, EAC. Regulator APFC146 jest przeznaczony do zastosowań w panelach sterowania elektrycznych, systemach automatyki przemysłowej i jednostkach dystrybucji energii, gdzie efektywne zarządzanie mocą bierną jest kluczowe dla poprawy efektywności energetycznej i redukcji kar za niską wartość współczynnika mocy.
