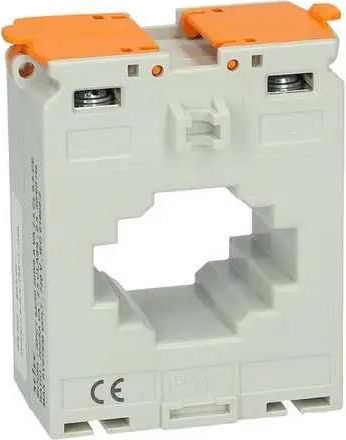

Przekładnik SPCT 62/40 125/5 A VA 1 CL 1 Koszalin

Przekładnik SPCT 62/40 125/5A VA 1 CL 1 to przekładnik prądowy niskiego napięcia z serii SPCT firmy Selec, zaprojektowany do precyzyjnego pomiaru prądu przemiennego. Podobnie jak inne modele z tej serii, służy do transformacji dużych prądów sieciowych na mniejsze, standardowe wartości, bezpieczne dla podłączonych urządzeń pomiarowych i zabezpieczających. Oto jego szczegółowe parametry techniczne: Podstawowe parametry Producent: Selec Seria / Model: SPCT 62/40 Prąd pierwotny (In):125 A (przeznaczony do pomiaru prądu do 125 Amperów w obwodzie głównym). Prąd wtórny (Is):5 A (oznacza, że przy przepływie 125 A w obwodzie pierwotnym, na wyjściu przekładnika pojawi się prąd 5 Amperów). Jest to standardowy prąd wtórny. Moc znamionowa (Burden):1 VA (Woltoamper). Jest to maksymalna moc pozorna, jaką przekładnik może dostarczyć do podłączonych odbiorników (np. mierników) przy zachowaniu określonej klasy dokładności. Suma mocy pobieranej przez podłączone urządzenia nie może przekroczyć 1 VA. Klasa dokładności (Class):1 (klasa 1). Oznacza, że błąd pomiarowy przekładnika nie przekroczy $\pm$1% znamionowego prądu pierwotnego w zakresie od 5% do 120% jego wartości znamionowej. Jest to typowa klasa dokładności dla pomiarów ogólnych i rozliczeniowych. Wymiary i montaż Wymiary (WxHxD): Około 62 mm (szerokość) x 80.5 mm (wysokość) x 46-67 mm (głębokość). Średnica wewnętrzna otworu / rozmiar szyny (apertura): Przystosowany do przepuszczenia przewodu lub szyny o średnicy wewnętrznej 30.5 mm (okrągły otwór). Możliwość zastosowania dla szyny płaskiej o wymiarach 40 x 10 mm. Sposób montażu: Na szynie DIN TS35 (z opcjonalnym adapterem montażowym). Montaż panelowy (na śruby). Przyłącze: Zazwyczaj zaciski śrubowe. Parametry elektryczne i środowiskowe Częstotliwość znamionowa: 50 - 60 Hz (standardowa dla sieci energetycznych). Napięcie znamionowe izolacji (Um): Maksymalnie 720 V AC. Napięcie testowe izolacji: 3 kV AC przez 1 minutę. Klasa izolacji: E (maks. temperatura pracy izolacji 120°C). Współczynnik bezpieczeństwa przyrządu (FS): Zazwyczaj FS<5. Termiczny prąd znamionowy ciągły (Icth): 120% In (przekładnik może pracować ciągle z prądem pierwotnym do 120% wartości znamionowej). Termiczny prąd zwarciowy (Ith): Ith = 60 x In przez 1 sekundę (przekładnik wytrzyma 60-krotność prądu znamionowego przez 1 sekundę w warunkach zwarcia). Temperatura pracy: 0°C do +50°C. Temperatura przechowywania: -5°C do +50°C. Wilgotność: <95% RH (bez kondensacji). Zgodność: CE, EAC, UKCA, RoHS. Zastosowanie Ten przekładnik jest odpowiedni do precyzyjnych pomiarów prądu w wielu aplikacjach, takich jak: Pomiar prądu w rozdzielnicach niskiego napięcia. Systemy monitoringu zużycia energii. Zabezpieczenia prądowe. Automatyka przemysłowa i budynkowa. Warto pamiętać, aby zawsze dobrać przekładnik o odpowiedniej mocy znamionowej i klasie dokładności do obciążenia podłączonych przyrządów pomiarowych, aby zapewnić prawidłową pracę i dokładność pomiarów.
