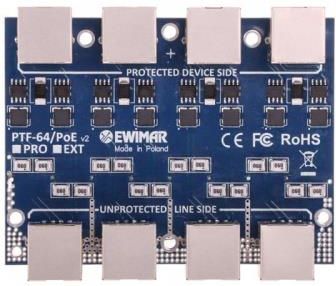

Moduł ogranicznika przepięć PTF-64-ECO/POE Kod towaru: PTF-64-ECO/POE Moduł przeznaczony jest do ochrony gigabitowych sieci LAN, przed skutkami przepięć i wyładowań atmosferycznych. Zbudowany jest w oparciu wielowarstwową płytę PCB ze starannie zaprojektowanymi obwodami drukowanymi, które wraz z dedykowanymi gniazdami 6 kategorii, zapewniają znakomitą jakość transmisji. Każda żyła przewodu jest indywidualnie chroniona przez hybrydowy układ ochronny o wytrzymałości udarowej 100A (8/20uS), zapewniając podstawowy poziom ochrony dla przepięć zaindukowanych w przewodach LAN. Niska wartość odbić falowych, obcych przesłuchów i tłumień dla częstotliwości 4 x 125Mhz a także kontynuacja połączenia ekranu przewodów, pozwoliły zakwalifikować moduł PTF-64-ECO do produktów zgodnych ze standardem kategorii 6, co jest istotne dla dużych sieci LAN 1000Base-T. Pomimo niewykorzystania parametrów jakościowych kategorii 6 w najbardziej popularnych sieciach 1000Base-T, zapas jakościowy parametrów jest istotny dla stabilności ich pracy, ponieważ ilość sygnałów zakłóceniowych wzrasta proporcjonalnie do ilości zgromadzonych przewodów LAN w szafie Rack. Dla urządzeń zasilanych za pomocą PoE, została wbudowana niezależna ochrona przed wzrostem napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. Rozwiązanie to chroni zasilacze urządzeń LAN przed uszkodzeniem w wyniku przepięć, wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia, na przykład w wyniku uszkodzenia się zasilacza PoE. Zastosowane rozwiązania chronią wszystkie typy zasilania PoE i pozwalają przesyłać zasilanie w standardzie Hi PoE. Po stronie chronionej (Device) i niechronionej (Line) zastosowano gniazda RJ-45. Rozwiązanie takie przyspiesza podłączanie przewodów, serwisowanie złożonych paneli ochronnych w szafie Rack oraz ułatwia podłączenie ich do istniejących już instalacji. Moduł PTF-64-ECO/PoE instalowany jest w dedykowanej podstawie PTU/PTF-6-RACK, która mieści maksymalnie 4 moduły różnych typów. Dostępne są również gotowe jednolite urządzenia 8-kanałowe i 16-kanałowe ze wszystkimi modułami tego samego typu. Moduł może być również stosowany w małych instalacjach i przykręcany do ściany, po zamontowaniu go w obudowie plastikowej PTF-6-Box. Dane techniczne: Linia danych Ilość kanałów LAN 4 Obsługiwane standardy Ethernet 10Base-T, 100Base-T, 1000Base-T Zgodność z okablowaniem Kategoria 5, 5e i 6 Złącze wejściowe (strona niechroniona) Gniazdo RJ-45, ekranowane, 6 kategorii Złącze wyjściowe (strona chroniona) Gniazdo RJ-45, ekranowane, 6 kategorii Napięcie znamionowe DC (linia-ziemia) UN 90V DC Napięcie maks. pracy trwałej (linia-ziemia) UC 110V DC Poziom ochrony 1kV/μs (linia-ziemia) UP 600V Prąd wyładowczy (8/20µs, linia-ziemia ) Iimp 100A Napięcie znamionowe DC (linia-linia) UN 3,3V DC Napięcie maksymalne pracy trwałej (linia-linia) UC 3,5V DC Poziom ochrony 1kV/μs (linia-linia) UP 28V Prąd wyładowczy (8/20µs, linia-linia ) Iimp 100A Chronione Linie 1-2, 3-6, 4-5, 7-8 Pojemność (linia-linia) @1MHz 15pF Pojemność (linia-ziemia) @1MHz 2-3pF Rezystancja szeregowa 2,2Ω / linię Prąd znamionowy IN 300mA / linię Linia PoE Napięcie znamionowe DC (linia-linia) UN 57V DC Napięcie maksymalne pracy trwałej (linia-linia) UC 64V DC Poziom ochrony UP 90V Prąd wyładowczy (8/20µs, linia-linia) Iimp 100A Napięcie znamionowe DC (linia-ziemia) UN 90V DC Napięcie maks. pracy trwałej (linia-ziemia) UC 110V DC Poziom ochrony 1kV/μs (linia-ziemia) UP 600V Prąd wyładowczy (8/20µs, linia-ziemia ) Iimp 100A Chronione pary (1+2)-(3+6), (4+5)-(7+8) Standard pracy PoE Zgodny ze wszystkimi typami w tym Hi PoE Cechy wspólne Wymiary 100 x 75 x 20 (mm) Zastosowanie Wewnątrz Sposób montażu Montaż w panelu Rack lub obudowie z tworzywa Sposób uziemienia Śruby mocujące Temperatura pracy -30ºC~60ºC
