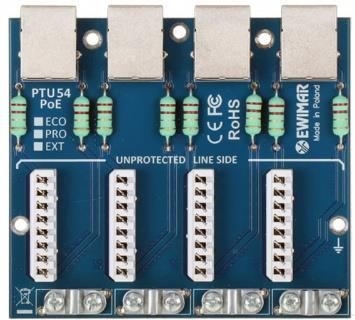

Moduł ogr. przepięć sieci LAN PTU-54-ECO/POE Kod towaru: PTU-54-ECO/POE Moduł PTU-54-ECO urządzenie o podwójnej funkcjonalności, integrujący w sobie funkcję ochronną oraz patch-panel zakończenia linii LAN. Nowa seria posiada poprawione parametry transmisyjne i wytrzymałościowe dla długookresowych odciążeń prądowych. Strojone obwody drukowane i lepszej jakości gniazda RJ-45, zapewniają mniejsze przesłuchy i tłumienia linii transmisyjnych a nowe rozwiązania ochronne oraz komponenty pozwalają na poprawną obsługę i ochronę obwodów PoE o mocy do 60W (HiPoE). PTU-54-ECO/PoE przeznaczony jest do budowy wielokanałowych systemów ochrony przeciwprzepięciowej sieci LAN 10Mbit lub 100Mbit, między innymi do ochrony komputerów, switchy, sterowników PLC, systemów telewizji przemysłowej i innych urządzeń zainstalowanych wewnątrz budynków. Po stronie niechronionej wyposażony jest w złącza LSA (Krone), co zwiększa wytrzymałość udarową samego połączenia i nie wymaga stosowania dodatkowych patch-paneli zakończenia linii LAN. Metalowe obejmy służą to zamocowania ekranu przewodów FTP, które za ich pośrednictwem są uziemiane (podłączenie do linii PE). Strona chroniona posiada wysokiej jakości gniazda RJ-45, gdzie podłączane są patchcordy do switchy lub innych urządzeń LAN. Moduł posiada skuteczność udarową minimum 100A na każdy obwód przewodu LAN z bezpośrednim odprowadzaniem ładunku do ziemi. Dodatkowym wyposażeniem są obwody chroniące podłączone urządzenia przed wzrostem zasilania PoE, co może być wynikiem zaindukowanych prądów udarowych w trakcie wyładowania, ale także w wyniku uszkodzenia się zasilacza PoE. Moduły serii PTU-54 współpracują z zasilaniem PoE w standardach z IEEE: 802.3af, 802.3at oraz 802.3bt - typ 3 (HiPoE, UPOE). Kompatybilny jest ze standardami Ethernet 10Base-T oraz 100Base-TX i może być używany z okablowaniem kategorii 5, 5e oraz 6 a dzięki zastosowaniu ekranowanych gniazd, zapewnia pełną kontynuację ekranu przewodów FTP. Ze względu na wewnętrznie połączone pary 4,5 i 7,8 które w wymienionych standardach są używane wyłącznie do zasilania PoE, moduł nie może być elementem biorącym w udziału w pomiarach parametrów okablowania kategorii 5e lub 6. Moduł przystosowany jest do montażu w obudowach PTU/PTF-5-RACK (do 4 szt), tworząc jednolite wielokanałowe systemy ochronne lub przez zastosowanie różnych modułów, systemy o zróżnicowanym przeznaczeniu i poziomie ochronnym. Wszystkie moduły serii PTU-54 posiadają uziemienie zrealizowane przez śruby montażowe obudowy Rack, dlatego ewentualna rozbudowa lub wymiana modułu jest bardzo łatwa i nie wymaga dodatkowych czynności. Podłączenie całego urządzenia do uziomu wykonywane jest za pomocą dołączonego przewodu, mocowanego do wspólnego punktu uziemiającego obudowy. Dane techniczne: Linia danych Ilość kanałów LAN: 4 Obsługiwane typy sieci LAN: 10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6 Złącze wejściowe (przewód): Złącze LSA (Krone) + Ekran Złącze wyjściowe (urządzenie): Gniazdo RJ-45 Rodzaje stosowanych przewodów: UTP / FTP kategorii 5, 5e i 6 Napięcie znamionowe DC (linia-ziemia) UN: 90V DC Napięcie maksymalne pracy trwałej (linia-ziemia) UC: 110V DC Poziom ochrony 1kV/μs (linia-ziemia) UP: 600V Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp: 100A Napięcie znamionowe DC (linia-linia) UN: 3,3V DC Napięcie maksymalne pracy trwałej (linia-linia) UC: 3,5V DC Poziom ochrony 1kV/μs (linia-linia) UP C3: 20V Prąd wyładowczy (8/20µS, linia-linia ) Iimp: 100A Chronione Linie: 1-2, 3-6 Pojemność (linia-linia) @1MHz: 6-15pF Pojemność (linia-ziemia) @1MHz: 1-2pF Rezystancja szeregowa: 2,2Ω / linię Prąd znamionowy IN: 300mA / linię Ilość stopni ochronnych: 1 (hybrydowy) Linia PoE Napięcie znamionowe DC (linia-linia) UN: 58V DC Napięcie maksymalne pracy trwałej (linia-linia) UC: 64V DC Poziom ochrony UP : 93V Prąd wyładowczy (8/20µS, linia-linia) Iimp : 100A Prąd wyładowczy (8/20µS, linia-ziemia) Iimp: 100A Chronione pary: (1+2)-(3+6), (4+5)-(7+8) Standard pracy PoE: zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) Straty mocy PoE na obwodach ochronnych: IEEE 802.3af, opcja A: 0,23W @48VDC, IEEE 802.3af, opcja B: 0,13W @48VDC, IEEE 802.3at, opcja A: 0,68W @54VDC, IEEE 802.3at opcja B: 0,35W @54VDC, IEEE 802.3bt,, typ 3 opcja AB: 0,8W @54VDC, *) dane dla maksymalnego przewidzianego obciążenia Cechy wspólne Wymiary: 100 x 90 x 18 (mm) Zastosowanie: Wewnątrz Sposób montażu: Montaż w obudowie RACK 19" Szczelność obudowy: nie dotyczy Temperatura pracy: -30ºC~60ºC
